Rezystor hamowania: zasada działania, typy, obwody zabezpieczające i porównanie

Rezystor hamowania pomaga kontrolować nadmiar energii, gdy silnik zwalnia i zapobiega niebezpiecznemu wzrostowi napięcia w przemienniku.W tym artykule dowiesz się, do czego służy rezystor hamowania, jak współpracuje z szyną prądu stałego i czoperem hamowania oraz dlaczego jest potrzebny do bezpiecznego hamowania.Zobaczysz także najważniejsze oceny, metody ochrony, popularne typy, etapy testowania, awarie i zastosowania.

Katalog

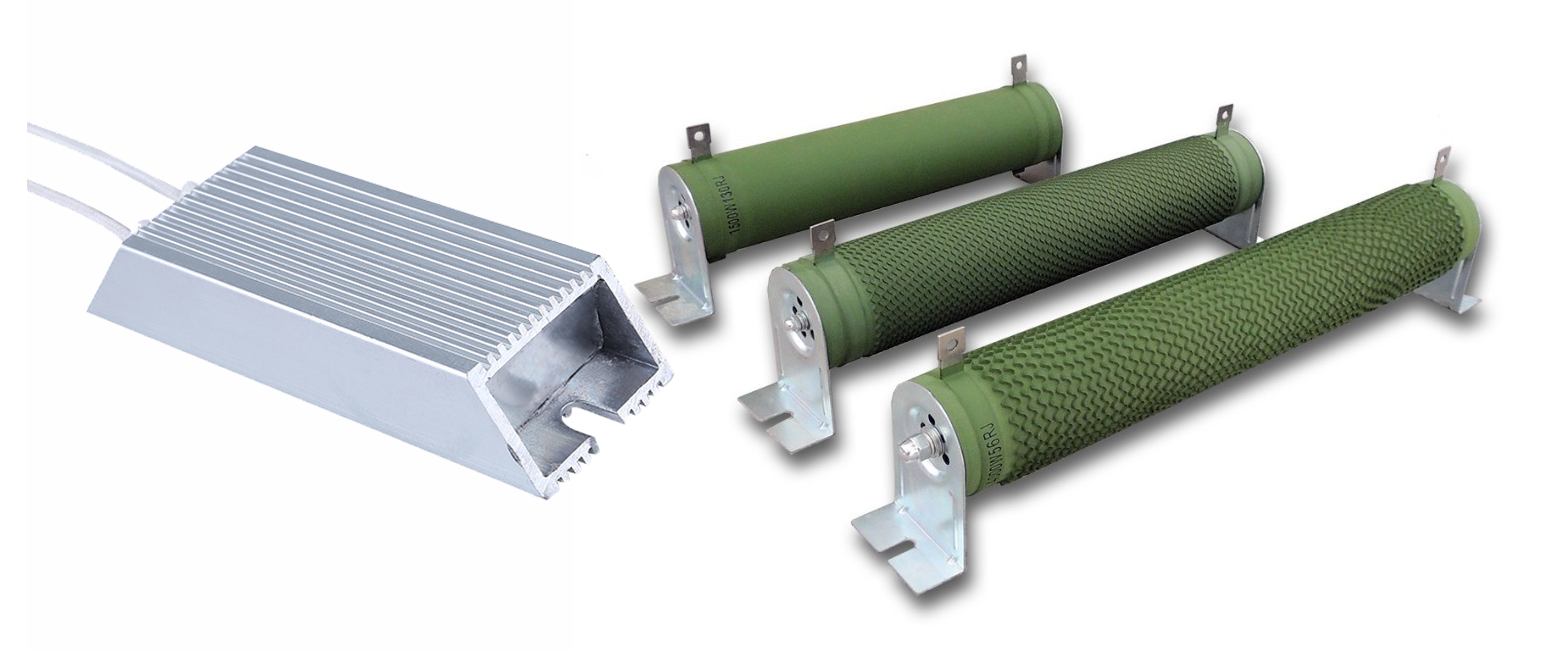

Rysunek 1. Rezystory hamowania

Co to jest rezystor hamowania?

Rezystor hamujący to element elektryczny stosowany w układach napędowych silników w celu kontrolowania nadmiaru energii podczas zwalniania silnika.Jego głównym zadaniem jest bezpieczne pochłanianie energii elektrycznej, która nie może zostać odesłana do źródła zasilania.Rezystor hamowania pomaga zapobiegać niestabilnym poziomom napięcia wewnątrz układu napędowego.Jest powszechnie stosowany w przemiennikach częstotliwości i serwonapędach.Przekształcając energię elektryczną w ciepło, zapewnia stabilną i kontrolowaną pracę silnika.

Zasada działania rezystora hamowania

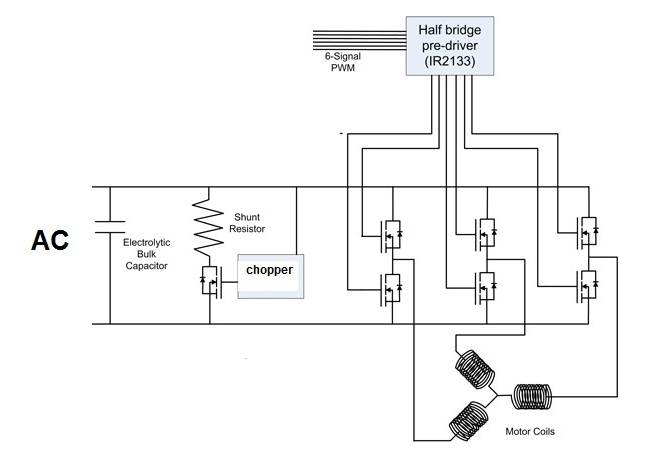

Rysunek 2. Schemat działania rezystora hamowania

Kiedy silnik zwalnia, wytwarza energię regeneracyjną, ponieważ obracający się silnik działa jak generator.Energia ta przepływa z powrotem do szyny DC układu napędowego i powoduje wzrost napięcia DC.Jeśli energia nie zostanie usunięta, napięcie może przekroczyć bezpieczne granice.Układ hamulcowy służy do zarządzania nadmiarem energii.

Czoper hamulca monitoruje napięcie szyny DC i aktywuje się, gdy napięcie osiągnie ustawiony poziom.Po włączeniu czoper hamulca kieruje nadmiar energii do rezystora hamowania.Rezystor hamowania następnie rozprasza tę energię w postaci ciepła.Proces ten umożliwia płynne zwalnianie silnika przy jednoczesnym utrzymaniu napięcia szyny DC w bezpiecznym zakresie.

Specyfikacje i wartości znamionowe rezystora hamowania

Specyfikacja	Opis
Opór Wartość (Ω)	Naprawiono rezystancja zazwyczaj mieści się w zakresie od 1 Ω do 200 Ω
Opór Tolerancja	Dokładność zakres ±5% lub ±10%
Moc znamionowa (kW)	Ciągłe moc znamionowa od 0,1 kW do 500 kW
Krótki czas Moc	Moc szczytowa obsługa do 10× mocy znamionowej przez ≤10 s
Cykl pracy (%)	Typowe cykl pracy hamowania 5%–20%
Ocena energetyczna (J)	Energia zdolność absorpcyjna od 5000 J do >10 MJ
Maksymalnie Temperatura powierzchni	Maksymalnie dopuszczalna temperatura powierzchni od 375°C do 550°C
Otoczenie Zakres temperatur	Działający zakres otoczenia od –10°C do +40°C
Izolacja Opór	Minimalne rezystancja izolacji ≥100 MΩ przy 500 VDC
Dielektryk Siła	Wytrzymuje 2,5–4 kV AC przez 1 minutę
Napięcie Ocena	Maksymalne napięcie stałe napięcie zazwyczaj 600–1000 VDC
Chłodzenie Metoda	Naturalne konwekcja powietrzna lub wymuszone chłodzenie powietrzem
Czas termiczny Stała	Czas ogrzewania stała, typowo 30–300 s
Montaż Orientacja	Przeznaczony do montażu poziomego lub montaż pionowy
Ochrona Klasa	Obudowa stopień ochrony zwykle IP20–IP54

Obwód zabezpieczający rezystora hamowania

Obwód ochronny rezystora hamowania służy do zapobiegania uszkodzeniom spowodowanym nieprawidłowymi warunkami pracy.Koncentruje się na kontrolowaniu naprężeń cieplnych i elektrycznych podczas hamowania.

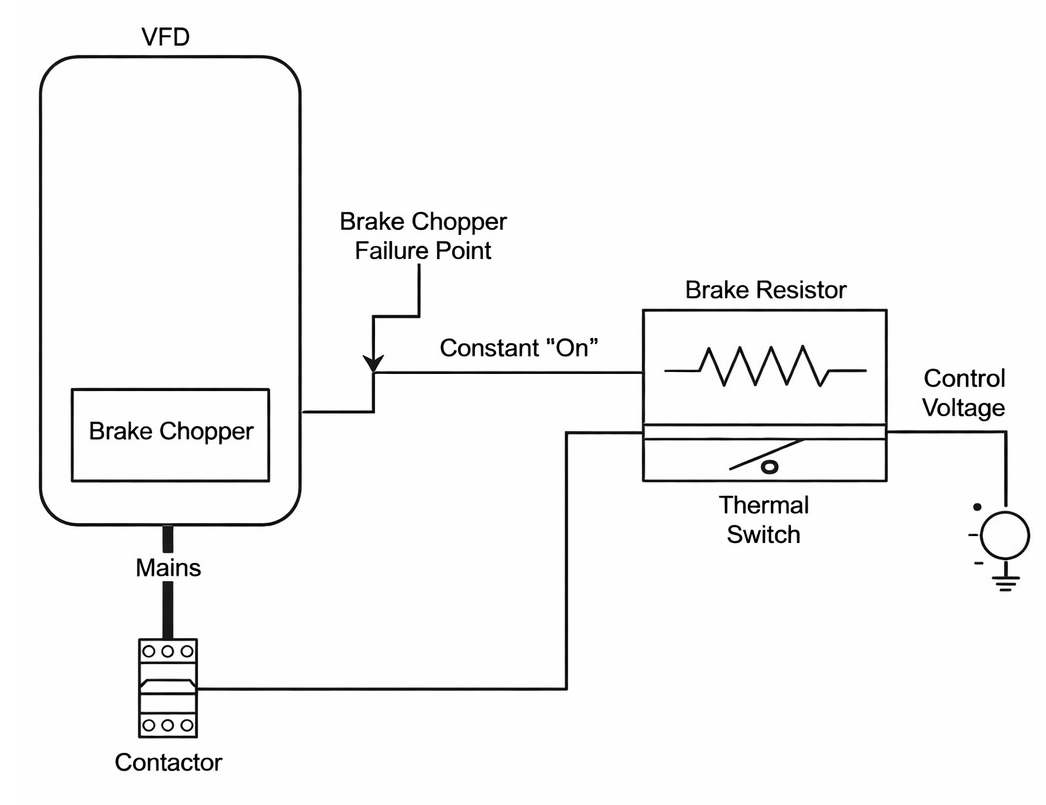

Rysunek 3. Obwód zabezpieczający rezystora hamowania

W tej konfiguracji wyłącznik termiczny jest zamontowany na korpusie rezystora hamowania.Jeśli temperatura rezystora wzrośnie powyżej bezpiecznego limitu, wyłącznik termiczny otwiera obwód sterowania.Czynność ta powoduje odłączenie rezystora hamowania poprzez otwarcie stycznika głównego.Obwód ochronny zatrzymuje dalsze rozpraszanie energii i zapobiega przegrzaniu.

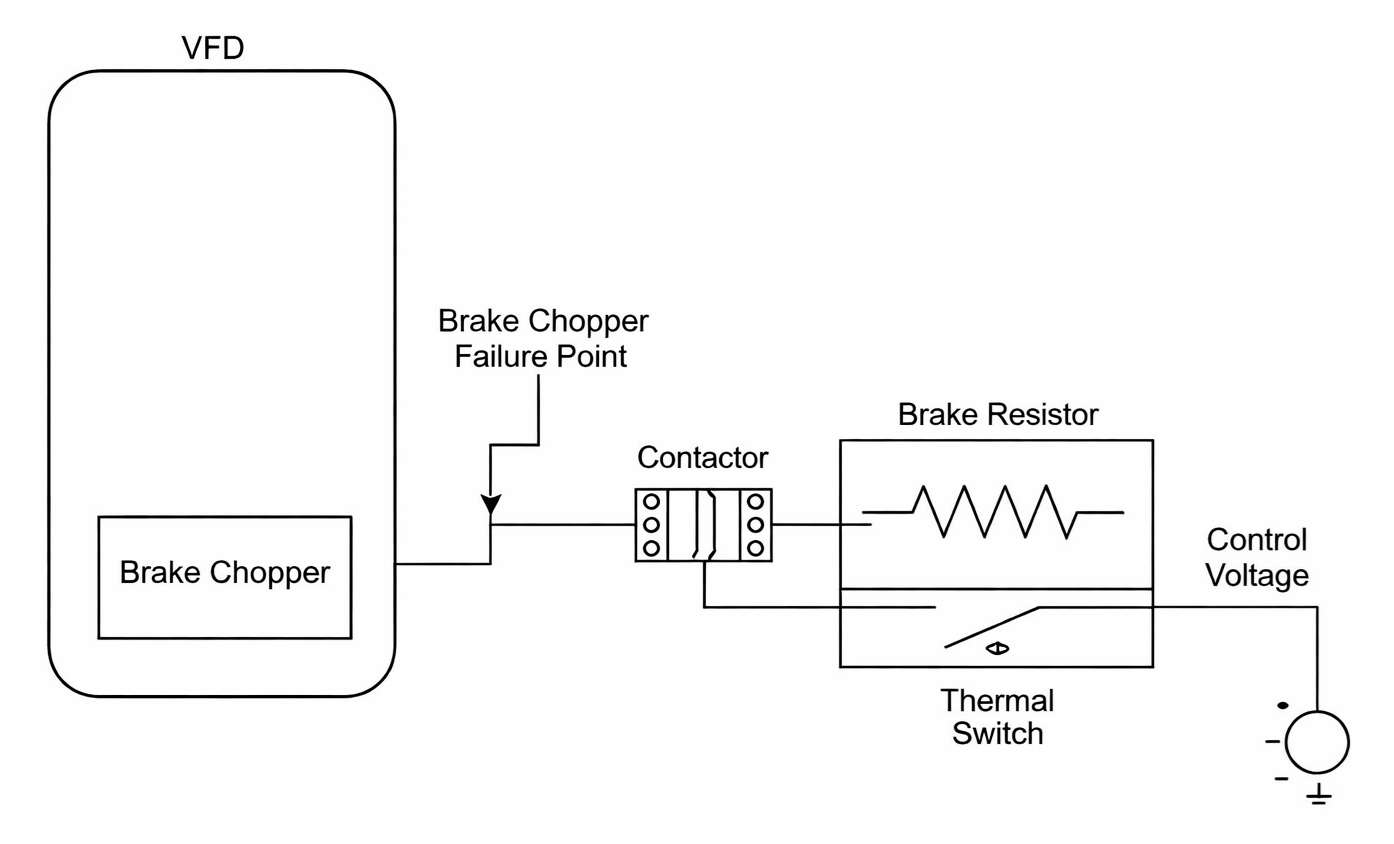

Rysunek 4. Obwód bezpieczeństwa czopera hamulca i rezystora hamowania

W tej konfiguracji dodaje się stycznik pomiędzy czoperem hamowania a rezystorem hamowania.Jeśli czoper hamulca ulegnie awarii i pozostaje stale aktywny, stycznik izoluje rezystor hamowania.Wyłącznik termiczny steruje pracą stycznika za pomocą niskonapięciowego sygnału sterującego.Taka konstrukcja ogranicza naprężenia termiczne i chroni rezystor przed ciągłym przeciążeniem.

Rodzaje rezystorów hamowania

Rezystory hamowania drutowe

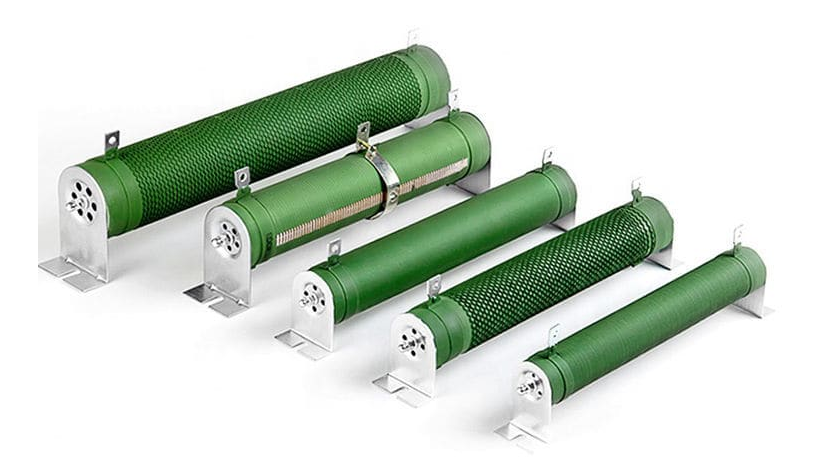

Rysunek 5. Rezystory hamowania drutowe

Rezystor hamowania drutowy wykorzystuje drut oporowy nawinięty wokół ceramicznego lub izolowanego rdzenia, jak pokazano na rysunku 5. Element oporowy jest zwykle odsłonięty lub pokryty powłoką ochronną, aby umożliwić ucieczkę ciepła.Ciepło jest uwalniane bezpośrednio do powietrza poprzez powierzchnię rezystora.Ten typ jest często montowany na wspornikach lub ramach z otwartym przepływem powietrza.W porównaniu z typami zamkniętymi, rezystory hamujące z drutem mają widoczną strukturę rezystancyjną.Ich konstrukcja ułatwia identyfikację uzwojenia wewnętrznego podczas kontroli.

Rezystory hamowania w obudowie aluminiowej

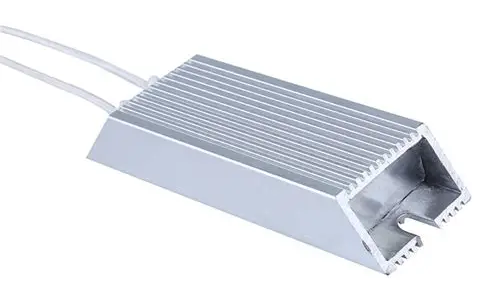

Rysunek 6. Rezystor hamowania w obudowie aluminiowej

Rezystor hamowania w aluminiowej obudowie zamyka element rezystancyjny w solidnej aluminiowej obudowie, jak pokazano na rysunku 6. Aluminiowa obudowa pełni zarówno funkcję ochronną, jak i powierzchnię rozprowadzającą ciepło.Ciepło przekazywane jest z elementu wewnętrznego do obudowy zewnętrznej i oddawane na drodze konwekcji.Rezystory te mają zwartą, prostokątną obudowę.W porównaniu z otwartymi obudowami drutowymi, obudowa zapewnia czystszy i bardziej szczelny wygląd.

Rezystory hamowania siatkowe (stal nierdzewna).

Rysunek 7. Rezystor hamowania ze stali nierdzewnej typu siatkowego

Siatkowy rezystor hamujący zbudowany jest z ułożonych w stos siatek rezystorowych ze stali nierdzewnej zamontowanych w metalowej ramie, jak pokazano na rysunku 7. Struktura siatki tworzy dużą powierzchnię do uwalniania ciepła.Powietrze przepływa swobodnie przez otwartą kratkę, odprowadzając ciepło.Taka konstrukcja umożliwia rezystorowi przenoszenie dużej ilości rozproszonej energii.W porównaniu z konstrukcjami zamkniętymi rezystory hamowania sieci są fizycznie większe i bardziej otwarte.Ich struktura jest wyraźnie widoczna z zewnątrz.

Test rezystancji rezystora hamulca

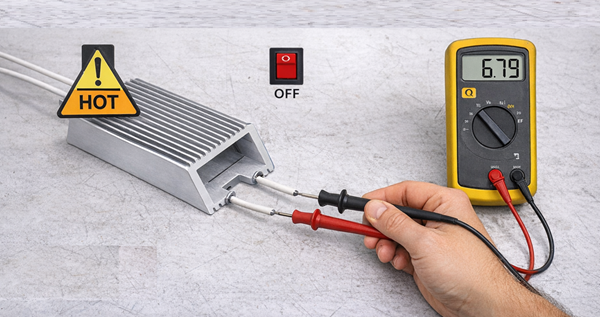

Rysunek 8. Test rezystancji rezystora hamulca za pomocą multimetru

Krok 1: Izolacja zasilania

Upewnij się, że system napędowy jest całkowicie wyłączony.Odłączyć rezystor hamowania od zacisków napędu.Zapobiega to błędnym odczytom i poprawia bezpieczeństwo.

Krok 2: Konfiguracja licznika

Ustaw multimetr cyfrowy na tryb rezystancji (Ω).Wybierz zakres odpowiedni dla oczekiwanej wartości rezystora.Sprawdź, czy sondy miernika działają prawidłowo.

Krok 3: Pomiar rezystancji

Umieścić sondy na zaciskach rezystora hamowania.Trzymaj sondy nieruchomo, aby uzyskać stabilny odczyt.Obserwuj wartość rezystancji wyświetlaną na mierniku.

Krok 4: Podstawowa kontrola Pass/Fail

Porównaj zmierzoną wartość z rezystancją znamionową rezystora.Stabilny odczyt zbliżony do wartości znamionowej oznacza wynik pozytywny.Otwarty obwód lub skrajne odchylenie wskazuje na awarię.

Typowe awarie rezystora hamulca

Rezystory hamowania mogą z czasem ulec uszkodzeniu z powodu naprężeń elektrycznych lub termicznych.Te awarie często dają widoczne oznaki lub uruchamiają ostrzeżenia związane z napędem.

• Awaria obwodu otwartego

Element rezystancyjny może pęknąć wewnętrznie, co spowoduje brak ciągłości.Napęd może zgłaszać błędy hamowania lub alarmy przepięciowe.Rezystor wykazuje nieskończoną rezystancję podczas pomiaru.

• Uszkodzenia spowodowane przegrzaniem

Nadmiar ciepła może odbarwić korpus rezystora lub zdeformować obudowę.Powłoki powierzchniowe mogą pękać lub łuszczyć się.Napęd może ograniczać działanie hamowania.

• Awaria izolacji

Izolacja wewnętrzna może ulec degradacji, powodując powstawanie ścieżek wycieków.Może to wywołać ostrzeżenia o zwarciu doziemnym.Znaki fizyczne mogą obejmować ślady przypaleń lub ślady emisji dwutlenku węgla.

• Awaria terminala lub połączenia

Luźne lub uszkodzone zaciski zakłócają przepływ prądu.Rezystor może wyglądać na nienaruszony, ale przestaje działać.Alarmy napędu często pojawiają się podczas zwalniania.

Zastosowania rezystorów hamowania

1. Systemy napędów o zmiennej częstotliwości (VFD).

Rezystory hamowania służą do zarządzania energią podczas zwalniania silnika.Pomagają utrzymać stabilne napięcie szyny DC.Poprawia to kontrolę hamowania.

2. Dźwigi i wciągniki

Systemy te generują dużą energię hamowania podczas opuszczania ładunków.Rezystory hamujące bezpiecznie absorbują tę energię.Wspierają płynny i kontrolowany ruch.

3. Windy i schody ruchome

Częsta praca typu start-stop wytwarza energię regeneracyjną.Rezystory hamowania zarządzają tą energią podczas zatrzymywania.Wspiera to spójne zachowanie podczas jazdy.

4. Systemy przenośnikowe

Nagłe zatrzymania i zmiany obciążenia wymagają kontrolowanego hamowania.Rezystory hamowania pomagają rozproszyć nadmiar energii.Stabilizują pracę napędu.

Rezystor hamowania a hamowanie regeneracyjne a przerywacz hamowania

Funkcja	Hamowanie Rezystor	Regeneracyjny Hamowanie	Hamulec Rozdrabniacz
Obsługa energii Metoda	Konwertuje 100% energii hamowania na ciepło	Zwroty 70–95% energii do sieci	Przekierowuje energię do rezystora zewnętrznego
Energia Odzysk (%)	0%	70–95%	0%
Systemu Wydajność (%)	60–80%	85–95%	70–85%
Ciepło Wygenerowane (względne)	Wysoka (≈100%)	Niski (<30%)	Średni (≈80%)
Typowy DC Zakres napięcia magistrali	600–1000 VDC	600–1000 VDC	600–1000 VDC
Dodatkowe Liczba sprzętu	1 komponent	2–4 komponenty	1 moduł półprzewodnikowy
Czas reakcji	<10 ms	20–100 ms	<5 ms
Ciągłe Możliwości zasilania	0,1–500 kW	Ocena napędu tylko	Ocena napędu tylko
Moc szczytowa Obsługa	Do 10× znamionowe (≤10 s)	Ograniczone przez siatka	Ograniczone przez rezystor
Kontrola Napięcie sygnału	Żadne	400–480 Synchronizacja sieci VAC	5–15 V prądu stałego sterowanie bramą
Instalacja Przestrzeń	0,02–1,5 m²	0,5–2,0 m²	Wewnętrzne prowadzić
Chłodzenie Wymaganie	Naturalny / wymuszone powietrze	Minimalne	Pośrednie poprzez rezystor
Siatka Potrzebne połączenie	Nie	Tak (3-fazowe)	Nie
EMC / Wpływ harmoniczny	Żadne	Wysoka (IEEE 519 limitów)	Niski
Początkowe Koszt systemu (względny)	1× linia bazowa	3–6× linia bazowa	2–3× linia bazowa

Wniosek

Rezystory hamujące chronią układy napędowe, bezpiecznie usuwając nadmiar energii podczas zwalniania.Prawidłowe dobranie, odpowiednie obwody zabezpieczające i odpowiedni typ rezystora zapewniają niezawodne działanie.Regularne testowanie i zrozumienie oznak awarii pomagają utrzymać stabilne i kontrolowane hamowanie silnika.
