Rezystor bocznikowy: co to jest i jak działa?

Rezystor bocznikowy pomaga mierzyć prąd elektryczny, przekształcając go w mały, czytelny spadek napięcia.W tym przewodniku dowiesz się, czym jest rezystor bocznikowy, jak jest zbudowany i jak działa w obwodach.Zobaczysz także różne dostępne typy i sposoby ich używania z narzędziami takimi jak multimetry, oscyloskopy, woltomierze i amperomierze.Na koniec zrozumiesz, w jaki sposób rezystory bocznikowe sprawiają, że pomiar prądu jest prosty, dokładny i niezawodny.

Katalog

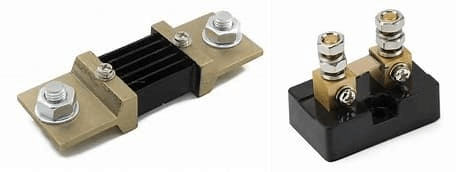

Rysunek 1. Przykłady rezystora bocznikowego

Co to jest rezystor bocznikowy?

Rezystor bocznikowy, zwany także rezystorem wykrywającym prąd, to precyzyjny element przeznaczony do pomiaru prądu elektrycznego poprzez wytwarzanie małego, proporcjonalnego spadku napięcia.Jest on umieszczony szeregowo z obciążeniem, tak aby cały prąd przepływał przez niego.Gdy przepływa prąd, rezystor generuje napięcie zgodne z prawem Ohma (V = I × R).

Rezystory bocznikowe są szeroko stosowane w systemach zarządzania akumulatorami (BMS), sterownikach silników, monitorowaniu mocy i obwodach pomiaru energii.Zapewniają niezawodny i liniowy sposób przekształcania prądu na mierzalny sygnał napięcia w celu precyzyjnego wykrywania prądu zarówno w elektronice analogowej, jak i cyfrowej.

Struktura rezystora bocznikowego

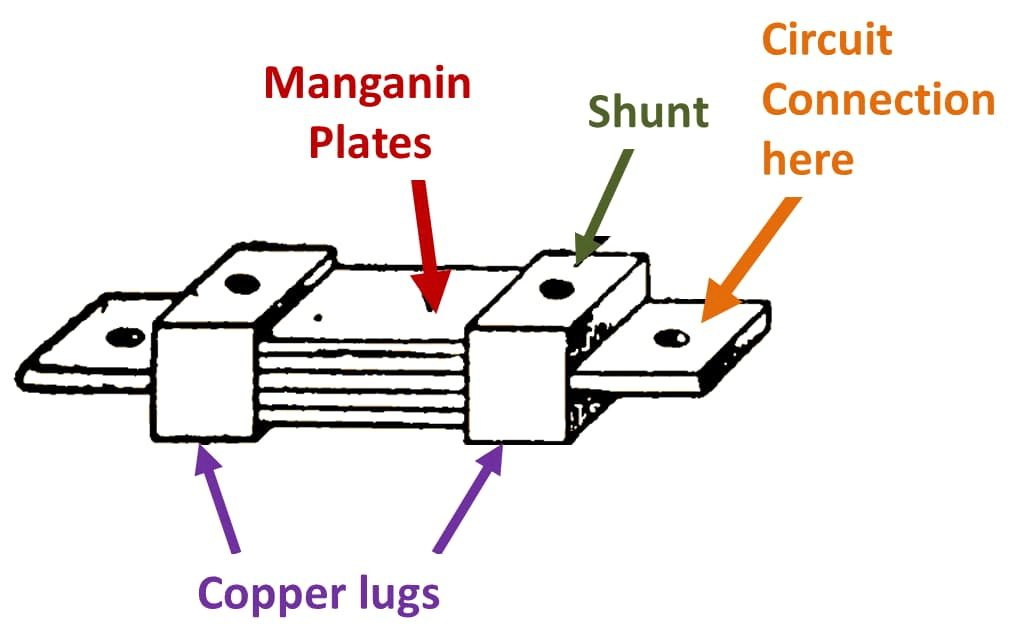

Rysunek 2. Struktura rezystora bocznikowego

Konstrukcja rezystora bocznikowego została zaprojektowana pod kątem wytrzymałości mechanicznej, stabilności termicznej i wysokiej precyzji pomiaru.Jego konstrukcja pozwala na obsługę dużych prądów przy zachowaniu prawie stałej rezystancji w zmieniających się warunkach temperatury i obciążenia.

Typowy bocznik składa się z trzech głównych sekcji: płytek manganinowych, miedzianych końcówek i elementu rezystancyjnego.

• Płytki manganinowe stanowią serce rezystora.Stop ten (miedź, mangan, nikiel) został wybrany ze względu na niski współczynnik temperaturowy rezystancji (TCR), zapewniający dokładność nawet przy dużym przepływie prądu.

• Na obu końcach zamocowane są miedziane końcówki umożliwiające podłączenie bocznika do obwodu głównego.Mają doskonałą przewodność i niskie termiczne pole elektromagnetyczne, co pomaga w utrzymaniu czystego pomiaru napięcia.

• Pomiędzy tymi występami znajduje się rezystancyjny element bocznikowy, czyli część, w której następuje rzeczywisty spadek napięcia.Napięcie to jest mierzone pomiędzy dwoma precyzyjnymi zaciskami i przesyłane do urządzenia pomiarowego, takiego jak amperomierz lub przetwornik ADC.

Jak działa rezystor bocznikowy?

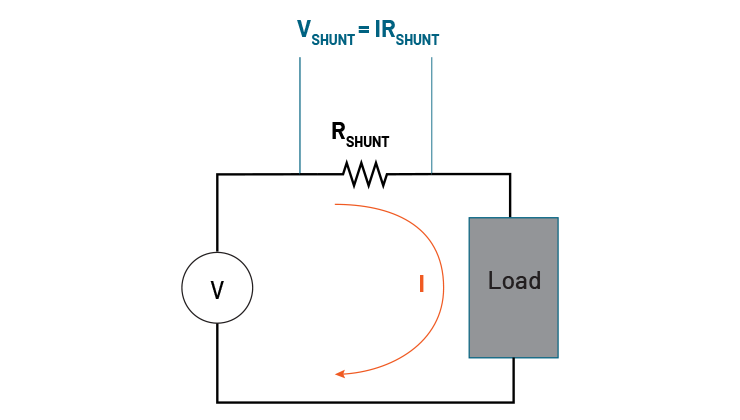

Rysunek 3. Zasada działania rezystora bocznikowego

Zasada działania rezystora bocznikowego jest prosta i opiera się bezpośrednio na prawie Ohma.Po podłączeniu szeregowym z obciążeniem przez obydwa przepływa ten sam prąd.Rezystor generuje niewielki spadek napięcia na swoich zaciskach, oznaczony jako V_BOCZNIK = Ja×R_BOCZNIK

Ten spadek napięcia jest zbyt mały, aby wpłynąć na działanie obwodu, ale wystarczająco duży, aby można go było zmierzyć.Przewody pomiarowe podłączone do bocznika zbierają to napięcie i dostarczają je do obwodu pomiarowego (takiego jak przetwornik ADC lub wzmacniacz).Zmierzone napięcie jest następnie matematycznie przekształcane na prąd przy użyciu znanej wartości rezystancji.Ponieważ rezystancja bocznika jest stała i liniowa, zależność pomiędzy prądem i napięciem pozostaje stała.Metoda ta jest preferowana w zasilaczach, analizatorach akumulatorów i licznikach energii.

Porównanie typów boczników

Specyfikacja	Naprawiono Rezystor bocznikowy	Regulowany Rezystor bocznikowy	Montaż powierzchniowy (SMD) Rezystor bocznikowy	Otwór przelotowy Rezystor bocznikowy	Uzwojenie drutowe Rezystor bocznikowy	Pasek metalowy Rezystor bocznikowy
Budowa Wpisz	Solidne element oporowy	Możliwość przycięcia ścieżka oporowa	Cienki metal lub folia na ceramice	Drut lub element listwowy z przewodami	Precyzja drut nawinięty na rdzeń	Solidne pasek ze stopu metalu
Opór Zasięg	1 mΩ – 1 Ω	10 mΩ – 100 Ω (regulowane)	0,5 mΩ – 1 Ω	1 mΩ – 10 Ω	1 mΩ – 100 Ω	0,1 mΩ – 10 mΩ
Tolerancja	±1 % do ± 5 %	±0,5 % (po przycięciu)	±0,1 % do ± 1 %	±1 % do ± 5 %	±0,1 % do ± 1 %	±0,1 % do ± 0,5 %
Temperatura Współczynnik (TCR)	50 – 200 ppm/°C	25 – 150 ppm/°C	25 – 100 ppm/°C	50 – 200 ppm/°C	5 – 50 ppm/°C	<20 ppm/°C
Moc Ocena	0,25 W – 5 W	0,25 W – 2 W	0,125 W – 3 W	0,5 W – 10 W	1 W – 50 W	1 W – 36 W
Dokładność	Średni	Regulowany wysoki	Wysoka	Średni	Bardzo wysoki	Bardzo wysoki
Stabilność	Umiarkowane	Regulowany z biegiem czasu	Znakomicie	Dobrze	Znakomicie	Znakomicie
Montaż Wpisz	PCB / Podwozie	PCB	PCB (SMD)	PCB /Panelu	Panelu / PCB	PCB / Bar autobusowy
Rozmiar / Kształt	Średni	Średni	Bardzo mały	Większy	nieporęczny	Kompaktowy / niskoprofilowy
Częstotliwość Odpowiedź	Umiarkowane	Umiarkowane	Wysoka	Niski moderować	Niski	Bardzo wysoki
Indukcyjność	Niski	Niski	Bardzo niski	Umiarkowane	Wyżej (ze względu na nawinięcie drutu)	Niezwykle niski
Koszt Poziom	Niski	Średni	Średni	Średni	Wysoka	Średni
Powszechne Materiały	Metalowe folia, stop	Węgiel lub folia metalowa	NiCr lub mangan	Stop drut	Manganina / Drut Konstantana	Miedź-manganina stop
Aplikacje	Moc monitorowanie, wykrywanie prądu stałego	Kalibracja, instrumenty laboratoryjne	Aktualny wykrywanie w obwodach kompaktowych	Przemysłowy tablice zasilające	Precyzja pomiar prądu	Motoryzacja i moduły mocy
Zalety	Proste, tanie	Regulowany dokładność	Kompaktowy, niski poziom hałasu	Wysoka obsługa mocy	Bardzo dokładne, stabilne	Wysoka prąd, niski TCR

Przyrządy i pomiar prądu za pomocą rezystorów bocznikowych

Różne przyrządy wykorzystują rezystory bocznikowe w określony sposób, aby dokładnie zmierzyć prąd.Poniższe przykłady opisują każdą metodę pomiaru i rolę bocznika w każdej konfiguracji.

Pomiar prądu za pomocą multimetru cyfrowego

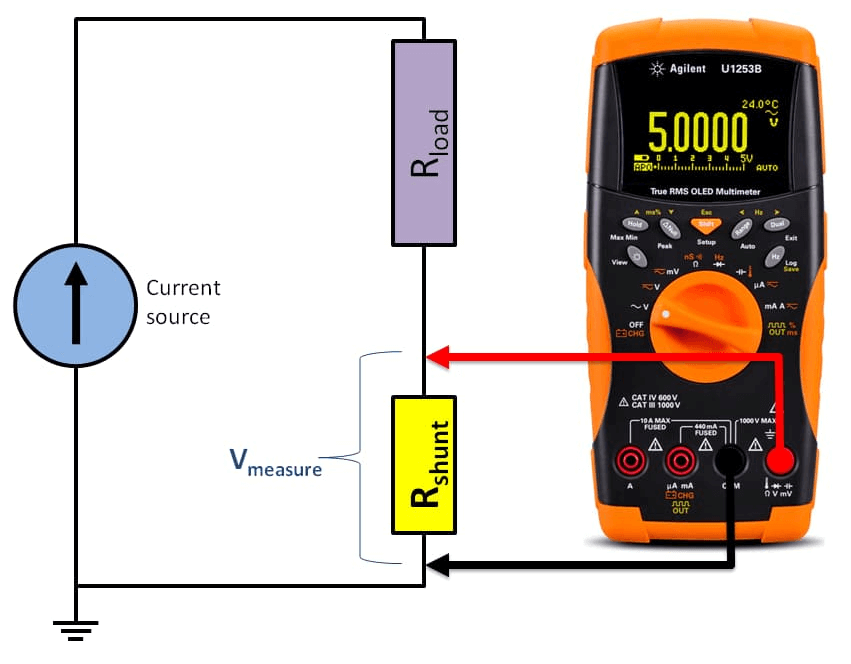

Rysunek 4. Pomiar prądu za pomocą multimetru cyfrowego

W tej metodzie multimetr cyfrowy (DMM) mierzy spadek napięcia na rezystorze bocznikowym (Rshunt).Sondy multimetru podłącza się bezpośrednio do zacisków bocznika.W miarę przepływu prądu generowane napięcie jest przekształcane przez multimetr cyfrowy na odczyt prądu przy użyciu wzoru I = V/R.Taka konfiguracja jest idealna do pomiarów prądu stałego i prądu przemiennego o niskiej częstotliwości, zapewniając szybkie i dokładne odczyty przy minimalnym wysiłku związanym z konfiguracją.

Pomiar prądu za pomocą oscyloskopu

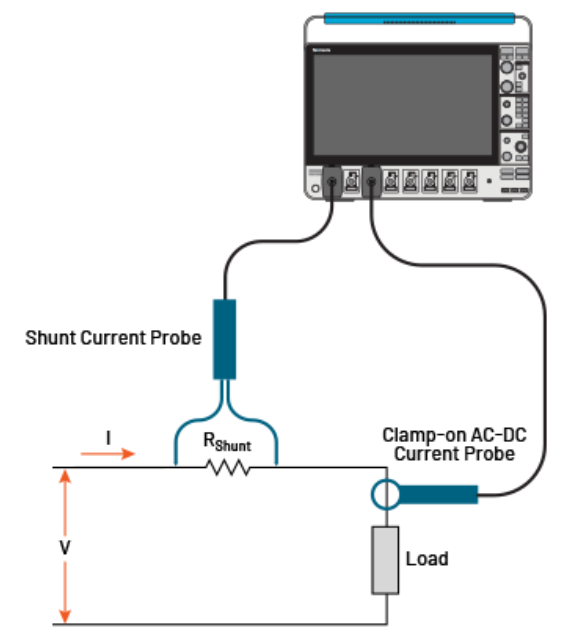

Rysunek 5. Pomiar prądu za pomocą oscyloskopu

Oscyloskop umożliwia podgląd przebiegu prądu.Rezystor bocznikowy jest połączony szeregowo z obciążeniem, a sondy oscyloskopowe mierzą spadek napięcia na nim.Powstały przebieg ujawnia zmiany prądu w czasie, stany nieustalone i charakterystykę tętnienia prądu przemiennego.Metoda ta jest powszechnie stosowana w zasilaczach impulsowych, napędach silnikowych i obwodach impulsowych, w których zachowanie prądu zmienia się dynamicznie.

Pomiar prądu za pomocą woltomierza

Rysunek 6. Pomiar prądu za pomocą woltomierza

W przypadku korzystania z woltomierza należy go podłączyć równolegle do rezystora bocznikowego.Zmierzone małe napięcie odpowiada bezpośrednio prądowi przepływającemu przez rezystor.Znając dokładny opór, można obliczyć prąd.Ta metoda jest prosta, niedroga i odpowiednia dla obwodów, w których prąd pozostaje stały, takich jak pomiar mocy DC lub konfiguracje do testowania akumulatorów.

Pomiar prądu za pomocą amperomierza

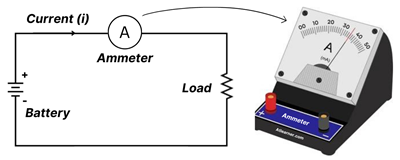

Rysunek 7. Pomiar prądu za pomocą amperomierza

Amperomierz to woltomierz połączony z wewnętrznym rezystorem bocznikowym.Po włączeniu szeregowym z obciążeniem umożliwia przepływ większości prądu przez bocznik, podczas gdy niewielka część napięcia steruje wyświetlaczem miernika.Ta metoda jest wygodna do odczytów prądu stałego w eksperymentach laboratoryjnych i edukacyjnych.Bocznik zapewnia dokładne odczyty przy znikomym spadku napięcia i minimalnych zakłóceniach w obwodzie.

Zalety stosowania rezystora bocznikowego

• Wysoka dokładność pomiaru zarówno prądu przemiennego, jak i stałego

• Prosta i tania konstrukcja

• Liniowa i przewidywalna zależność napięcie-prąd

• Niezawodne działanie w trudnych warunkach

• Łatwa integracja z analogowymi i cyfrowymi systemami monitorowania

Wady stosowania rezystora bocznikowego

• Wytwarzanie ciepła przy wysokim poziomie prądu

• Mała, ale nieunikniona utrata mocy spowodowana spadkiem napięcia

• Dokładność może zmieniać się w czasie bez kalibracji

• Ograniczona skuteczność przy bardzo wysokich częstotliwościach

• Wymaga kompensacji temperatury przy pracach precyzyjnych

Wniosek

Rezystory bocznikowe są ważne w elektrycznych systemach pomiarowych, ponieważ zapewniają prosty i dokładny sposób pomiaru prądu.Ich precyzyjna konstrukcja i stabilna wydajność sprawiają, że są one przydatne zarówno w obwodach analogowych, jak i cyfrowych.Chociaż działają niezawodnie i zachowują dobrą liniowość, należy wziąć pod uwagę takie kwestie, jak gromadzenie się ciepła i dryft kalibracyjny.Ogólnie rzecz biorąc, rezystory bocznikowe są niezawodną i wydajną opcją do dokładnego pomiaru prądu w wielu zastosowaniach.
