Rodzaje złączy blokowych końcowych

W tym artykule wyjaśniono, jakie są złącza blokowe terminali, jak działają i dlaczego są szeroko stosowane w układach elektrycznych.Dowiesz się o ich metodach połączenia, różnych typach, technikach montażowych oraz o zaletach i wadach, które przynoszą.Każda sekcja została zaprojektowana w celu zapewnienia jasnego i praktycznego zrozumienia, wspieranego przykładami i wizualizacjami.

Katalog

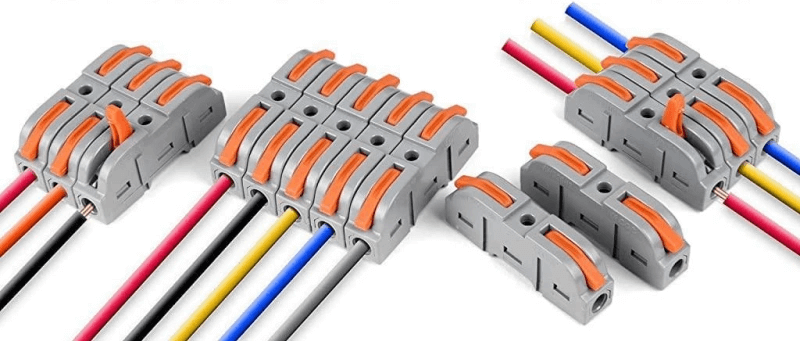

Rysunek 1. Złącza bloków końcowych

Co to jest złącza blokowe terminalu

Złącza blokowe terminalu są modułowymi elementami elektrycznymi zaprojektowanymi do połączenia dwóch lub więcej przewodów w obrębie ochronnego ciała izolacyjnego.Ich podstawową funkcją jest ustalenie niezawodnego punktu połączenia między przewodami przy jednoczesnym utrzymaniu zarówno bezpieczeństwa, jak i organizacji w zespołach elektrycznych.

Każde złącze składa się zwykle z dwóch części: izolowanej obudowy, zwykle wykonanej z materiału termoplastycznego i elementu przewodzącego, często wytwarzanego ze stopów miedzi lub mosiężnych.Obudowa zapobiega przypadkowemu kontaktowi i zapewnia stabilność mechaniczną, podczas gdy element przewodzący tworzy ścieżkę elektryczną między przewodami.

Złącza blokowe końcowe są zwykle modułowe, co pozwala na układanie w sekwencji wzdłuż znormalizowanych systemów montażowych, takich jak szyny DIN.Ta modułowość umożliwia efektywne rozszerzenie lub modyfikowanie układów okablowania bez zmiany całej konfiguracji.

W literaturze technicznej złącza blokowe końcowe mogą być również określane jako paski końcowe, zaciski śrubowe, paski barierowe, zaciski połączenia, zaciski przecieżające zasilacze lub wtyczalne bloki zacisków.Chociaż terminologia różni się, każde oznaczenie odnosi się do tej samej podstawowej zasady: składowy ustrukturyzowany, który zabezpiecza i organizuje przewody elektryczne w spójny i użyteczny sposób.

Metody połączenia w złączach bloków końcowych

Złącza blokowe terminalu są zaprojektowane z różnymi mechanizmami bezpiecznie przechowywania przewodów.Wybór metody zależy od zastosowania, rodzaju drutu i tego, jak często należy zmienić połączenia.Poniżej znajdują się najczęstsze metody połączeń stosowane w przemyśle.

Przykręcone połączenie

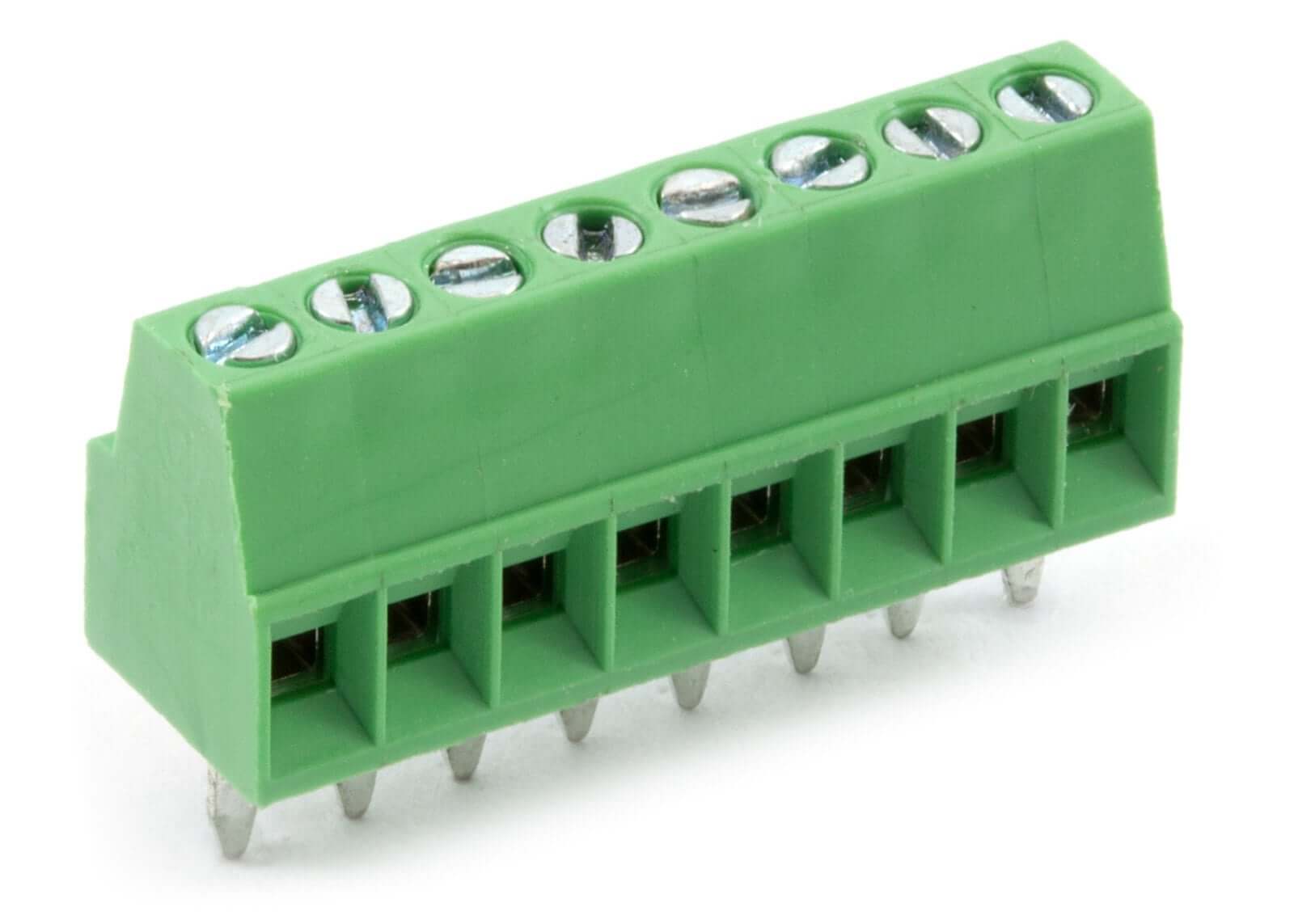

Rysunek 2. Złącze blokowe zaciska

Wkręcone złącze blokowe końcowego jest jedną z najczęściej stosowanych metod połączenia w układach elektrycznych, wykorzystując zacisk śruby do zabezpieczenia przewodów.W tym projekcie śruba nakłada ciśnienie mechaniczne, aby zaciskać drut bezpośrednio na element przewodzący umieszczony wewnątrz złącza.To tworzy twardą i stabilną ścieżkę elektryczną.

Siła uchwytu zapewnia, że ​​drut pozostaje bezpiecznie na miejscu w normalnych warunkach pracy.Jednak nadmierne zacieśnienie może odkształcić lub złamać przewód, który nie tylko osłabia wstrzymanie mechaniczne, ale może również zagrażać wydajności elektrycznej.Z tego powodu poprawna aplikacja momentu obrotowego jest ważna przy instalowaniu przykręconych złączy.

Ta metoda jest szeroko stosowana w okablowaniu przemysłowym i komercyjnym, ponieważ łączy prostą instalację z niezawodną długoterminową wydajnością.Konstrukcja pozwala również na powtarzające się dokręcenie i rozluźnienie, gdy przewody wymagają wymiany lub regulacji, co czyni go wszechstronnym dla szeregu zastosowań.

Połączenie barierowe (złącze europejskie)

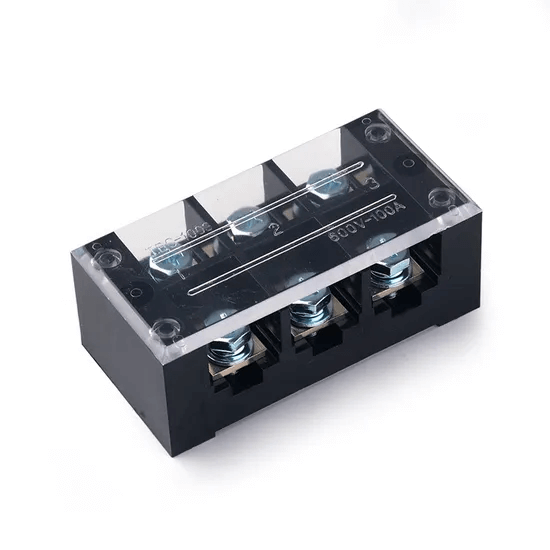

Ryc. 3. Złącze blokowe zaciskowe bariery

Złącze blokowe końcowego bariery, często określane jako Złącze Europy, obejmuje ściany izolacyjne między zaciskami w celu zwiększenia bezpieczeństwa i separacji.Ten typ działa w sposób podobny do złączy przykręconych, ale zawiera ściany izolacyjne między sąsiednimi zaciskami.Bariery te pełnią ważną rolę w utrzymywaniu rozdziału między przewodami i zmniejszaniu ryzyka zwarć.

Oprócz partycji izolacyjnych niektóre modele obejmują przezroczyste lub zdejmowane pokrywki, które osłaniają okablowanie z pyłu, wilgoci lub przypadkowego kontaktu.Ta dodatkowa ochrona sprawia, że ​​złącza barierowe są szczególnie odpowiednie dla środowisk, w których warunki mogą narażać okablowanie na stres fizyczny lub środowiskowy.

Łącząc wytrzymałość mechaniczną przykręcania z wbudowaną izolacją, złącza barierowe oferują bezpieczniejszą i bardziej kontrolowaną metodę zakończenia drutu.Są one szeroko stosowane w obwodach rozkładu mocy i obwodów sterowania, w których wymagana jest niezawodność i wyraźne oddzielenie między połączeniami.

Połączenie w klatce wiosennej

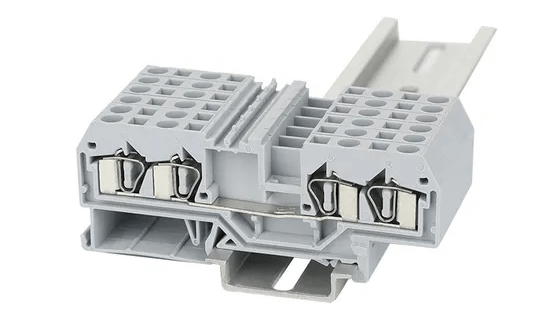

Rycina 4. Złącze bloków końcowych klatek sprężynowych

Złącze bloków końcowych w klatce sprężynowej zabezpiecza przewody za pomocą Napięcie wiosenne Zamiast śruby, zapewniając spójny i bezobsługowy kontakt.W tej konfiguracji przewodnik jest wstawiany do terminala, a element sprężyny stosuje stałą siłę, aby utrzymać niezawodny kontakt ze ścieżką przewodzącą.

W celu właściwej instalacji płaszcz jest często zaciśnięty na drut przed włożeniem.Zapewnia to czystsze połączenie i zapobiega rozprzestrzenianiu się pasm elastycznego przewodnika.Aby zaangażować lub zwolnić sprężynę, zwykle wymagane jest małe śrubokręt lub specjalistyczne narzędzie do zwolnienia.

Złącza wiosenne są cenione za ich szybkość instalacji i konsekwentną wydajność.Ponieważ nie zależą one od momentu obrotowego, na jakość połączenia nie ma wpływu na wyprzedzenie, które może wystąpić metodami opartymi na śrubie.To sprawia, że ​​są odpowiednie do aplikacji, w których wymagane są powtarzane połączenia lub szybka konserwacja.

Połączenie push-in lub push-fit

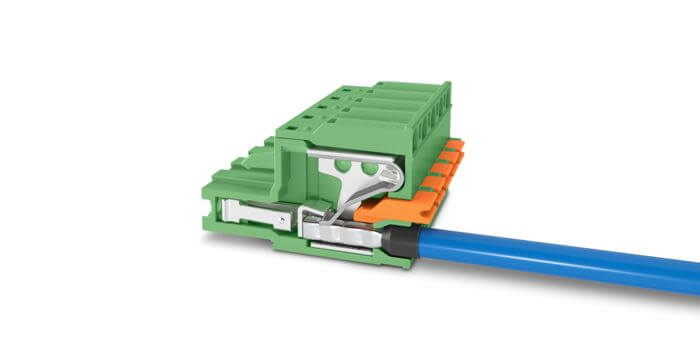

Rysunek 5. Złącze bloków końcowych pchania

Złącze bloków końcowych push-in, znane również jako połączenie push-fit, umożliwia bezpośrednie wstawianie przewodu dla szybkiego i niezawodnego okablowania.W tym projekcie przewodnik jest wstawiany bezpośrednio do terminala, aż bezpiecznie się blokuje.Mechanizm zapewnia silny kontakt elektryczny bez potrzeby dodatkowego zaostrzenia.

Podobnie jak w przypadku złącza wiosennych, wiele modeli push-in wymaga użycia ferruli, aby zagwarantować spójny i niezawodny kontakt.Cechą wyróżniającą tego typu jest przycisk zwolnienia lub dźwignia ustawiona obok punktu wstawienia, który umożliwia szybkie rozłączenie drutu.Ten układ upraszcza zarówno instalację, jak i usuwanie, dzięki czemu metoda jest wysoce wydajna w sytuacjach, w których konieczne są częste zmiany okablowania.

Złącza push-in są szeroko stosowane w panelach sterowania i systemach modułowych, w których priorytety są szybką instalację i prosta konserwacja.Ich konstrukcja obsługuje czyste, niezawodne połączenia, jednocześnie skracając czas wymagany do zadań okablowania.

Połączenie przesunięcia izolacji (IDC)

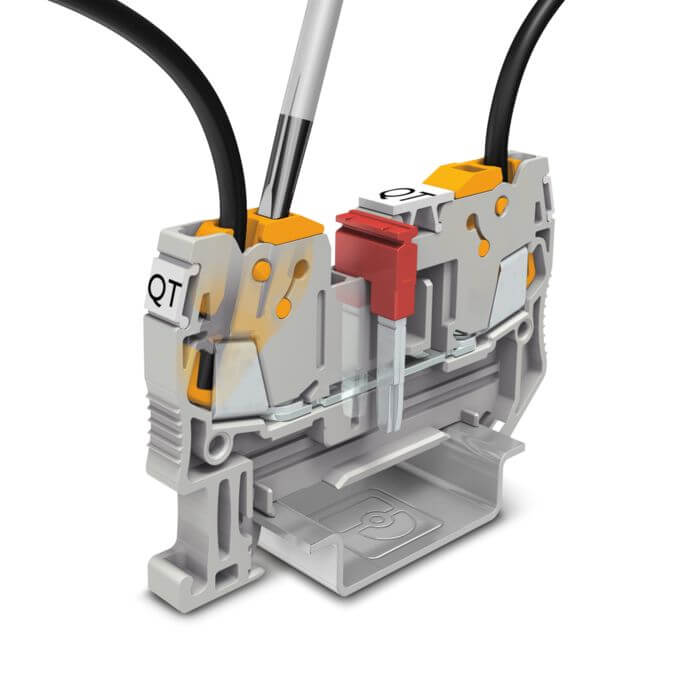

Rysunek 6. Złącze przesunięcia izolacji (IDC)

Złącze izolacji (IDC) umożliwia wstawienie przewodów bez usuwania izolacji, używając metalowych ostrzy do przebicia warstwy izolacyjnej.Wewnątrz złącza ostre metalowe ostrza przebijają warstwę izolacyjną i nawiązują bezpośredni kontakt z przewodnikiem.Proces ten eliminuje potrzebę wstępnego zdejmowania, co skraca czas instalacji i minimalizuje błędy obsługi.

Złącza IDC zostały pierwotnie opracowane dla przewodów stałych, w których ostrza mogły przecinać czysto przez izolację.Jednak nowoczesne projekty zostały udoskonalone, aby pomieścić również druty, rozszerzając ich zakres zastosowań.Ta zdolność adaptacyjna sprawia, że ​​złącza IDC są odpowiednie zarówno do telekomunikacji, jak i industrialnego okablowania, gdzie wymagane są szybkie, niezawodne i spójne połączenia.

Łącząc łatwość użycia z niezawodną wydajnością, złącza IDC stanowią praktyczną alternatywę dla tradycyjnych metod, szczególnie w systemach, w których wiele zakończeń musi być dokonywane szybko i konsekwentnie.

Połączenie wtyczne

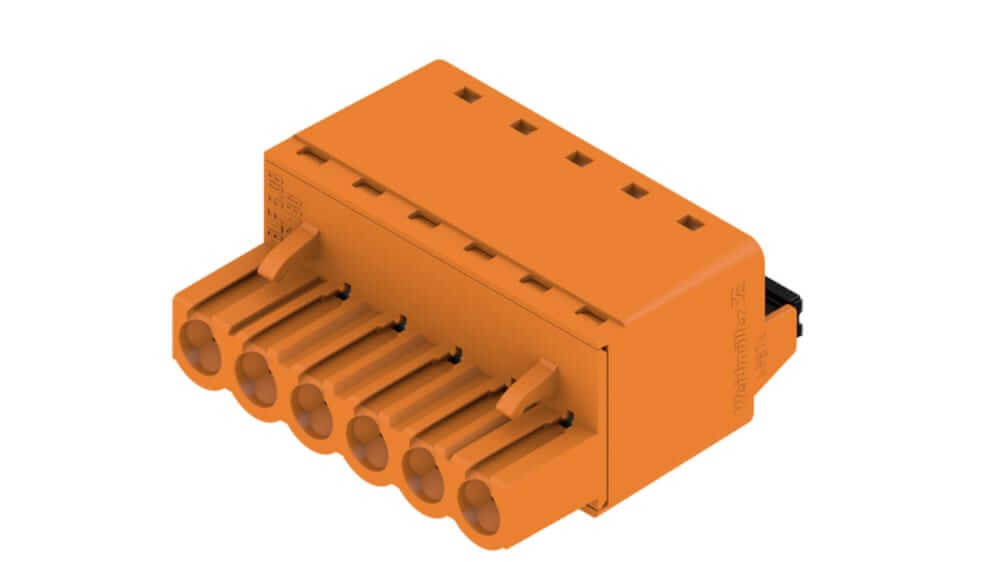

Rysunek 7. Złącze bloków końcowych wtyczki

Złącze bloków końcowych wtyczkowych działa na zasadzie wtyczkowej i zbijającej, umożliwiając szybkie odłączenie i ponowne połączenie bez ponownego powtórki.W tym układzie drut jest zabezpieczony w usuwanej wtyczce za pomocą metody zacisku, a następnie wtyczka jest wstawiana do odpowiedniego gniazda.Stwarza to niezawodną ścieżkę elektryczną, jednocześnie umożliwiając szybkie rozdzielenie połączenia w razie potrzeby.

Złącza wtyczkowe są szeroko stosowane w urządzeniach, które wymagają częstego odłączenia lub wymiany.Ich konstrukcja eliminuje potrzebę ponownego przetwarzania, co skraca czas konserwacji i minimalizuje ryzyko szkodliwych przewodów podczas powtarzających się instalacji.Z powodu tej funkcji są one powszechnie stosowane w systemach modułowych, urządzeniach kontrolnych i konfiguracjach okablowania pola, w których elastyczność i usługi są priorytetami.

Ta metoda połączenia łączy łatwość użycia z bezpieczną wydajnością, dzięki czemu jest dobrze dostosowana do aplikacji wymagających zarówno niezawodności, jak i wygody.

Połączenie zakładki

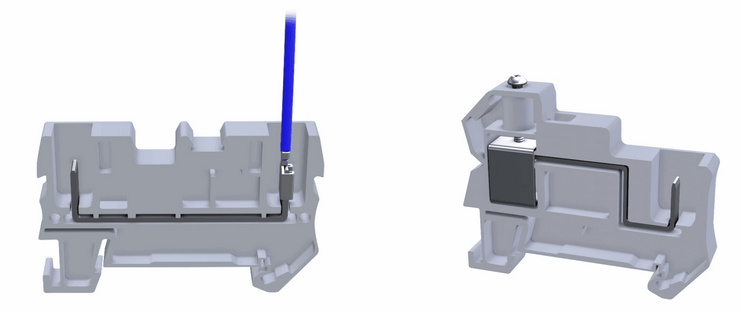

Rysunek 8. Blok terminalu złącza TAB

Złącze blokowe w stylu TAB ustanawia kontakt elektryczny za pośrednictwem płaskiej metalowej zakładki, zwykle sparowanej z złączami zaciśniętymi lub lutowanymi.W tym projekcie przewodnik jest najpierw przygotowywany z złączem, które bezpiecznie wsuwa się na kartę.Drut można wcześniej zacisnąć lub lutować do złącza, zapewniając zarówno stabilność mechaniczną, jak i ciągłość elektryczną.

Niektóre złącza TAB są zbudowane z konfiguracją hybrydową, w których jedna strona używa połączenia TAB, a druga strona zawiera zacisk śruby.Ten podwójny układ zwiększa elastyczność, umożliwiając różne metody zakończenia w tym samym bloku.

Połączenia zakładki są cenione pod kątem prostego montażu i zdolności adaptacyjnych, co czyni je odpowiednimi do aplikacji wymagających szybkiego przywiązania i odłączania, jednocześnie zapewniając niezawodne połączenie.

Rodzaje złączy blokowych końcowych

Złącza blokowe terminalu są nie tylko definiowane przez sposób łączenia przewodów, ale także przez określone funkcje, które służą.W zależności od aplikacji różne typy są zaprojektowane do obsługi uziemienia, ochrony lub wyspecjalizowanych wymagań sygnałowych.

Złącze blokowe zacisków naziemnych

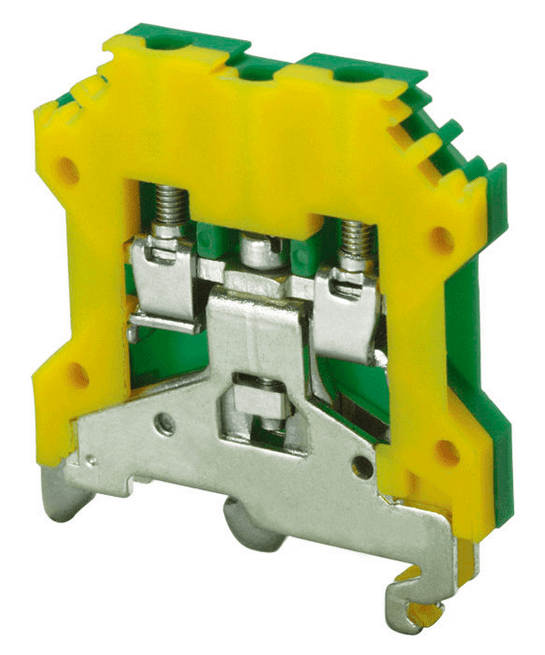

Rycina 9. Złącze blokowe uziemienia

Złącze blokowe uziemiające jest wyspecjalizowanym komponentem, który łączy przychodzące przewodniki bezpośrednio z ziemią przez powierzchnię montażową, zazwyczaj szyną DIN.To połączenie zapewnia, że ​​wszelkie nadmiar ładunku elektrycznego jest bezpiecznie rozładowywane, co chroni zarówno sprzęt, jak i personel przed potencjalnymi zagrożeniami.

Złącze bloków terminalu łączenia

Rysunek 10. Złącze bloków terminalu bezpieczników

Złącze blokowe terminalu bezpiecznika integruje zakończenie drutu z wbudowaną ochroną nadprądową, łącząc funkcjonalność połączenia i bezpieczeństwo obwodu w jednym komponencie.W tej konfiguracji bezpiecznik jest umieszczony szeregowo między wejściem i wyjściem, usuwając potrzebę zewnętrznych uchwytów bezpieczników i upraszczającą konstrukcję obwodów.

Wiele nowoczesnych bloków terminali bezpieczników zawiera wskaźnik LED, który oświetla, gdy bezpiecznik wysadził.Ta funkcja zapewnia szybki wizualny sygnał błędu, skracający czas rozwiązywania problemów i umożliwiając szybszą wymianę.

Termopara złącza bloków końcowych

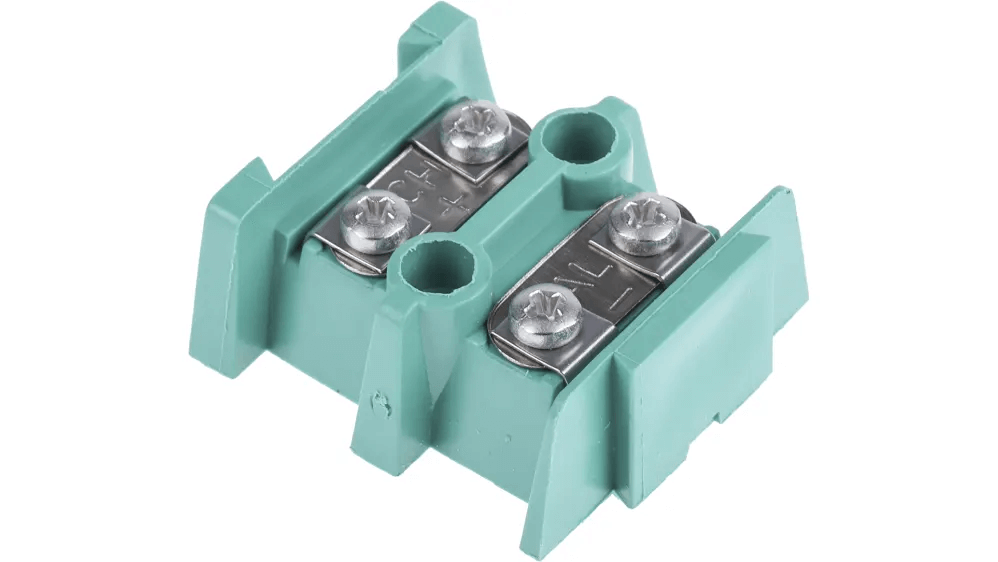

Rysunek 11. Złącze blokowe termopary terminalu

Złącze blokowe terminacji termopary jest wyspecjalizowanym projektem zastosowań pomiaru temperatury, zapewniając dokładną transmisję sygnału poprzez zapobieganie niepożądanym napięciom połączenia.W przeciwieństwie do standardowych złączy, ten projekt zapobiega tworzeniu niechcianych połączeń, które mogą generować dodatkowe napięcia i zakłócać dokładność odczytów.

W niektórych modelach wewnętrzny pasek kontaktowy jest wytwarzany z tego samego materiału co sam drut termopary.Takie podejście zapewnia spójne właściwości termiczne i elektryczne w całym punkcie połączenia, co pomaga zachować precyzyjne pomiary.

Wielopoziomowe złącza bloków końcowych

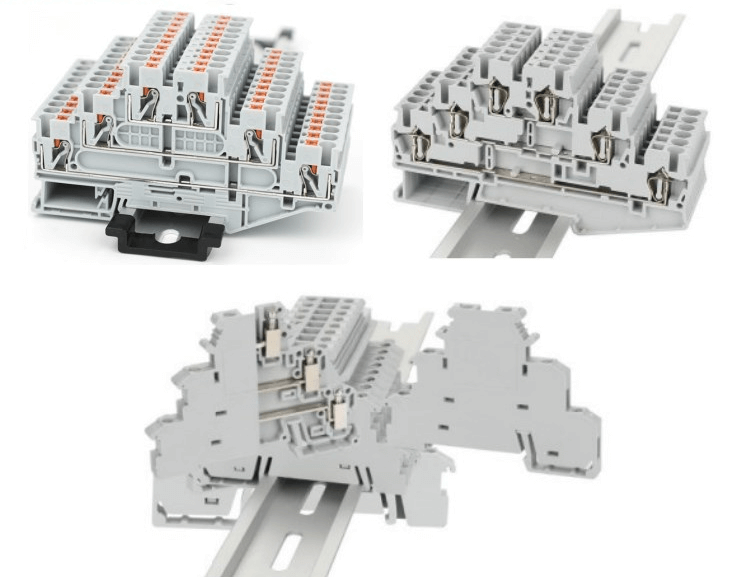

Rysunek 12. Wielopoziomowe złącza blokowe końcowe

Obraz pokazuje przykłady wielopoziomowych złączy blokowych terminalu, zaprojektowanych tak, aby oszczędzać przestrzeń poprzez układanie wielu poziomów okablowania w jednej obudowie.Każdy poziom zapewnia niezależną ścieżkę przewodzącą, więc kilka obwodów można kierować pionowo zamiast rozprzestrzeniać się po szynie DIN.

Typowe projekty obejmują złącza podwójnego i potrójnego poziomu.Wersja potrójnego poziomu ma warstwy dolne, środkowe i górne, z których każda ma własne połączenie.W schematach są one zwykle oznaczone jako B, M i T dla przejrzystości podczas instalacji i konserwacji.

Ta konstrukcja skutecznie wykorzystuje głębokość i szerokość panelu, utrzymując gęste okablowanie, ale uporządkowane.Złącza wielopoziomowe zamontuj na standardowych szynach DIN i są dostępne w stylach śrub, sprężyny lub push-in, często z obsługą akcesoriów, takich jak oznaczanie pasków i punktów testowych.

Metody montażowe

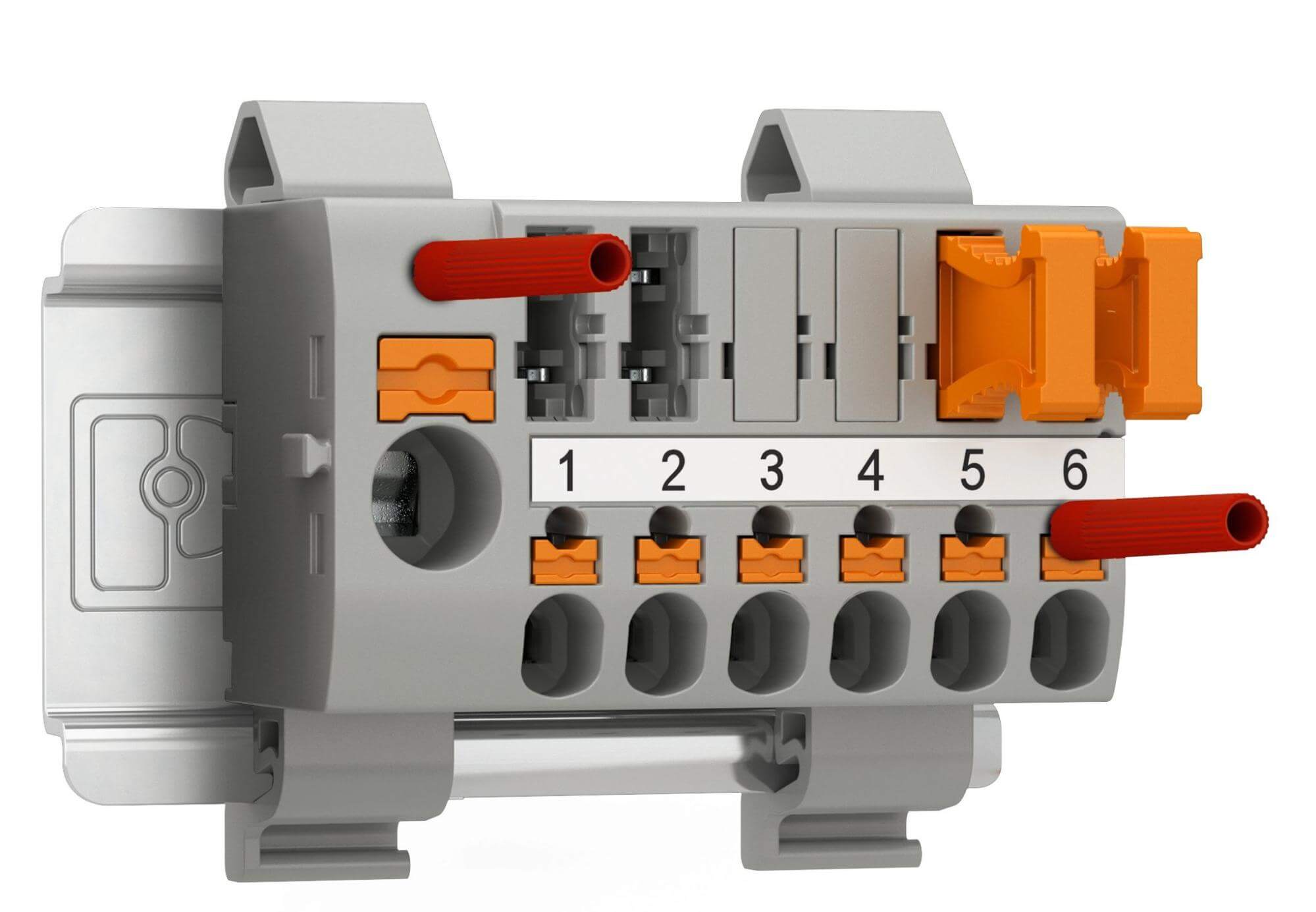

Rysunek 13. Złącze blokowe zamontowanego na szynie DIN

Najczęstszą metodą montażu dla końcowych złączy blokowych jest System kolejowy DIN, Standaryzowany metalowy pasek używany na arenie międzynarodowej w panelach elektrycznych i sterujących.Zapewnia zarówno wsparcie strukturalne, jak i precyzyjne wyrównanie złączy i innych urządzeń modułowych.

Bloki terminacyjne są zaprojektowane do pęknięcia lub wsuwania się na szynę, co umożliwia szybką instalację i łatwe zmiany położenia.W przypadku stabilności szyna jest mocno przymocowana do tylnej płyty panelu, a na końcach stołowce są często dodawane, aby zapobiec zmianie złącza.Gdy różne komponenty mają tę samą szynę, separatory mogą być stosowane do utrzymania właściwego odstępu i uniknięcia kontaktu elektrycznego.

W wielu aplikacjach Rail DIN działa również jako ścieżka uziemienia, gdy jest prawidłowo związana z obudową.Ta podwójna rola poprawia zarówno stabilność mechaniczną, jak i bezpieczeństwo elektryczne.Ogólnie rzecz biorąc, montowanie kolei DIN zapewnia, że ​​złącza pozostają bezpieczne, dostępne i użyteczne przez całe życie systemu.

Dlaczego warto używać złącza bloków końcowych

Złącza blokowe terminalu zapewniają praktyczne rozwiązanie do zarządzania połączeniami elektrycznymi w panelach i sprzęcie.Zamiast polegać na lutowaniu lub naklejaniu przewodników, umożliwiają zabezpieczenie przewodów w stabilnej strukturze.Wynika to z połączeń, które są nie tylko wiarygodne, ale także łatwiejsze w dostępie i utrzymywaniu.

Elastyczność

Kluczową zaletą łączników blokowych terminalu jest ich zdolność do uwzględnienia zmian w okablowaniu.Druty można dodawać lub usuwać bez trudności, co sprawia, że ​​modyfikacje systemu i aktualizacje są bardziej wydajne.Ta elastyczność jest szczególnie przydatna w ustawieniach, w których korekty lub rozszerzenia są częścią ciągłej konserwacji.

Organizacja

Korzystanie z złącza blokowego końcowego utrzymuje strukturę okablowania i wyraźnie rozmieszczone.Starannie wyrównane połączenia zmniejszają bałagan wizualny i ułatwiają śledzenie obwodów.Ten poziom organizacji skraca czas rozwiązywania problemów i pomaga zapewnić, że panele elektryczne pozostają bezpieczne i możliwe do zarządzania.

Bezpieczeństwo

Złącza blokowe terminalu zapewniają bezpieczne i stabilne połączenia, które minimalizują ryzyko luźnego lub wadliwego okablowania.W przeciwieństwie do przewodników, które są nagrane lub skręcone razem, te złącza utrzymują stały kontakt, zmniejszając prawdopodobieństwo awarii, które mogą prowadzić do niebezpiecznych warunków.

Trwałość

Wiele projektów obejmuje izolację ochronną i pokrycia, które przedłużają żywotność usług.Funkcje te zmniejszają zużycie i tarczę przed przypadkowym kontaktem, co zapewnia, że ​​systemy okablowania pozostają niezawodne nawet w wymagających środowiskach.

Zalety i wady złączy blokowych końcowych

Zalety	Wady
Niski koszt w porównaniu ze specjalistycznymi złączami	Skłonny do rozluźnienia pod wibracją lub szokiem
Szybki instalacja, nie wymaga lutowania	Czas Konsumowanie dla dużych drutu
Modułowy i skalowalne, obsługuje czyste układy	Bierze Więcej przestrzeni niż kompaktowe złącza
Bezpieczeństwo Funkcje takie jak izolacja i punkty testowe	Ograniczony ochrona w trudnych środowiskach
Łatwy konserwacja, przewody można wymienić lub przekierować	Nie Dopasowany do częstych cykli wtyczki/odłączania
Tworzywo Kompatybilność pomaga w radzeniu sobie ze stresem termicznym	Nadmierne może uszkodzić przewody
Wysoki możliwa gęstość okablowania z blokami wielopoziomowymi	Niżej niezawodność w niektórych podstawowych projektach
Zorganizowany układy panelu i wyraźne routing	Nieodpowiedni dla urządzeń ultra-kompaktowych lub przenośnych
