Dowiedz się, w jaki sposób regulator napięcia 78L05 utrzymuje stabilne projekty

78L05 to mały, niezawodny regulator napięcia zaprojektowany w celu zapewnienia stałej wydajności 5 V dla projektów elektronicznych o niskiej mocy.Jest powszechnie używany do zasilania urządzeń, takich jak mikrokontrolery, czujniki i małe diody LED.Dzięki prostej trzypinowej konstrukcji wymaga nieuregulowanego napięcia wejściowego i przekształca je w stabilną wydajność 5V, zapewniając spójną wydajność w twoich projektach.W tym artykule poprowadzi Cię przez jego funkcje, jak z niego korzystać i wspólne aplikacje.

Katalog

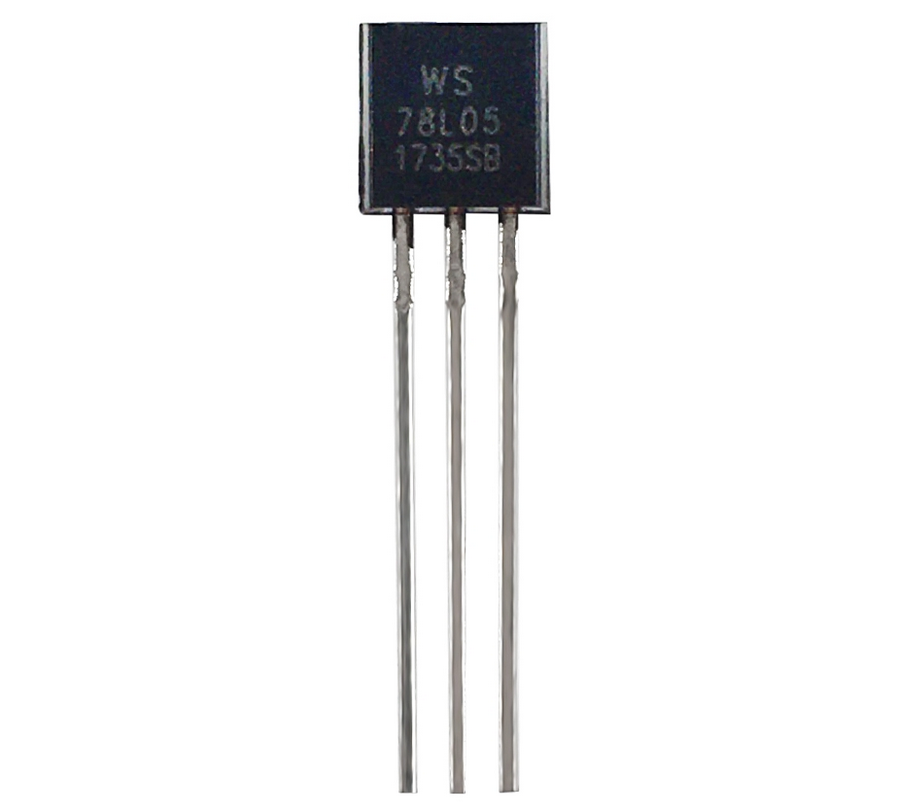

Wprowadzenie do 78L05 Regulator napięcia

. 78L05 jest kompaktowym, 3-końcowym regulatorem napięcia, który zapewnia stabilne wyjście 5 V, idealne do zasilania urządzeń o niskiej prądu, takich jak mikrokontrolery i małe czujniki.Wymaga nieuregulowanego napięcia wejściowego i przekształca je w stałą wydajność 5 V, co jest niezbędne do spójnej wydajności w twoich projektach.

To, co sprawia, że ​​78L05 jest łatwy w użyciu, jest jego prosty projekt.Ma trzy piny: jeden dla napięcia wejściowego, jeden dla uziemienia i jeden dla wyjścia 5 V.Obejmuje również wbudowane zabezpieczenia, takie jak wyłączenie termiczne i ograniczenie prądu, aby zapobiec przegrzaniu i uszkodzeniu.Podczas gdy 78L05 jest przeznaczony do zastosowań o niskiej mocy, oferując do 100 mA prądu wyjściowego, jego niewielki rozmiar i niezawodność sprawiają, że jest to doskonały wybór dla kompaktowych projektów.Jeśli potrzebujesz więcej prądu, można użyć podobnego regulatora, 7805.

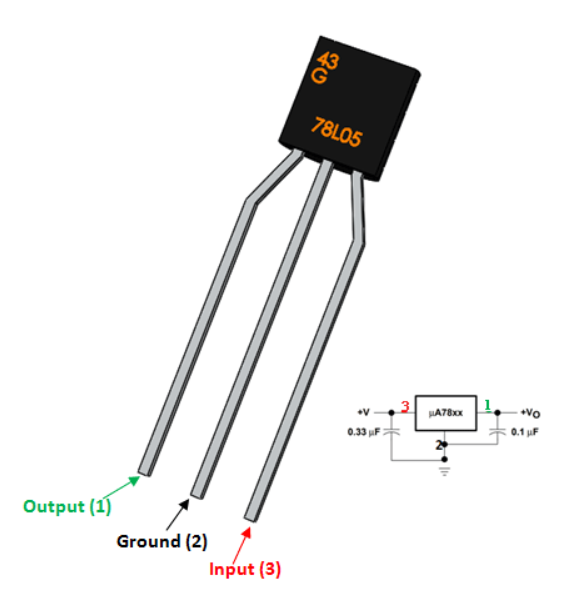

78L05 Konfiguracja PIN

Regulator napięcia 78L05 ma trzy piny, z których każdy służy określonej funkcji w celu zapewnienia prawidłowego działania.Poniżej znajduje się wyjaśnienie każdego PIN i jego roli:

Szczegóły pin

Pin	Nazwa pin	Opis
1	Wyjście (VO)	Wyjścia regulowane +5 V.
2	Ground (GND)	Podłączony do ziemi
3	Wejście (V+)	Nieuregulowane napięcie wejściowe

Kluczowe funkcje i specyfikacje

Oto główne funkcje i specyfikacje regulatora napięcia 78L05:

Parametr	Wartość
Maksymalne napięcie wejściowe	30 V.
Prąd operacyjny (IQ)	5ma
Maksymalny prąd wyjściowy	150MA
Rozpraszanie mocy	0,5 W.
Zakres temperatur roboczych	-40 ° C do +85 ° C.
Cechy	Wewnętrzne przeciążenie termiczne i ochrona przed zwarciem
Opcje pakowania	TO-92, SO-8, SOT-89

Alternatywne regulatory napięcia dla 78L05

• • LM7806

• • LM7809

• • LM7812

• • LM317

• • LM7905

• • LM7912

• LM117v33

• • XC6206P332MR

Równoważne regulatory napięcia do 78L05

• AMS7111

• • LM7805

78L05 Uzupełnieniem napięcia ujemnego

. 79L05 jest uzupełnieniem napięcia ujemnego 78L05.

Zastosowania 78L05

78L05 jest powszechnie używany w projektach, w których potrzebujesz stabilnego zasilania 5V, ale nie wymaga dużej ilości prądu.Jest idealny do zasilania małych komponentów elektronicznych, takich jak mikrokontrolery, czujniki lub diody LED o niskiej mocy.Ze względu na niską pozycję prądową do 100 mA, działa dobrze w kompaktowych urządzeniach lub zastosowaniach, w których rozpraszanie przestrzeni i ciepła jest problemem.

Jeśli pracujesz nad projektami takimi jak prosta elektronika edukacyjna, małe urządzenia przenośne lub obwody oparte na mikrokontrolerze, 78L05 może być doskonałym wyborem.Jest to również świetnie, gdy potrzebujesz niezawodnego dostawy 5V, ale chcesz zachować małe i wydajne.Należy pamiętać, że jeśli Twój projekt wymaga więcej aktualnego, może być konieczne użycie innego regulatora, takiego jak 7805, który może zapewnić większą moc.

Jak używać regulatora napięcia 78L05

Korzystanie z regulatora napięcia 78L05 jest proste i proste.Ma trzy zaciski: wejście, wyjście i podłoże.Aby go użyć, podłącz szpilkę wejściową do nieuregulowanego napięcia wejściowego i szpilki uziemienia do uziemienia systemu.Pin wyjściowy zapewni stabilną 5 V do zasilania urządzeń.

Na przykład w obwodzie podstawowym możesz użyć napięcia wejściowego 12 V, które 78L05 będzie regulować do wyjścia 5 V.Ten regulowany 5 V nadaje się do zasilania urządzeń o niskiej mocy, takich jak diody LED lub małe czujniki, o ile prąd prąd jest poniżej 100 mA, co jest maksymalnym prądem wyjściowym, jaki może dostarczyć 78L05.

Aby poprawić wydajność, zaleca się dodanie kondensatorów do wejścia i wyjścia.Te kondensatory pomagają odfiltrować szum z napięcia wejściowego.Podczas gdy dokładne wartości mogą się zmieniać, przy użyciu kondensatora 10µF (C1) na wejściu i kondensator 1µF (C2) na wyjściu jest dobrą praktyką.

78L05 obejmuje również wbudowane zabezpieczenia, takie jak ograniczenie prądu i wyłączenie termiczne.Jeśli regulator zostanie przeciążony lub stanie się zbyt gorący, zamknie się, aby zapobiec uszkodzeniom.W przypadku projektów wymagających wyższych prądów możesz potrzebować innego regulatora, takiego jak 7805, który może zapewnić większą moc.

Oprócz regulacji napięcia, 78L05 może być stosowany w innych zastosowaniach, takich jak regulator prądowy, ochraniacz zwarci lub obwód przypominający.Sprawdź arkusz danych, aby uzyskać więcej przykładów i szczegółowych projektów obwodów dla tych dodatkowych zastosowań.

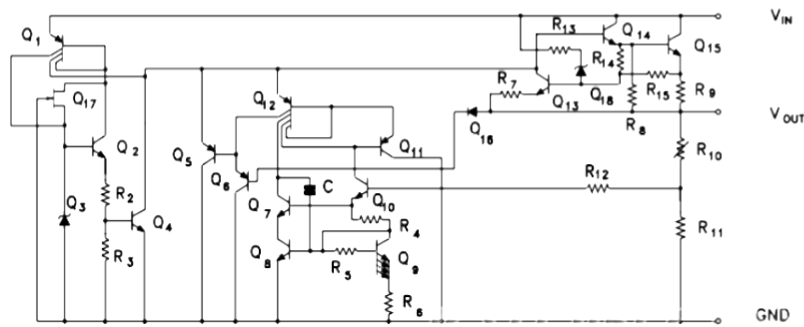

78L05 Schemat schematyczny

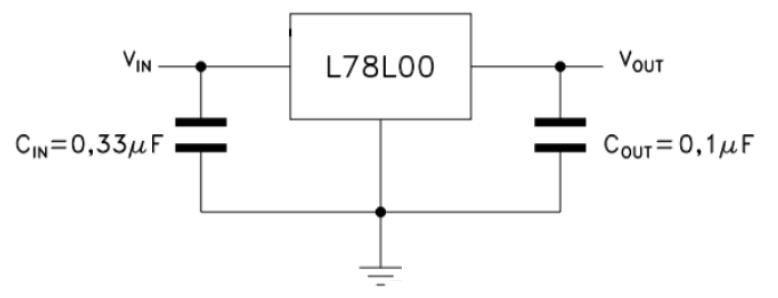

Obwód testowy 78L05

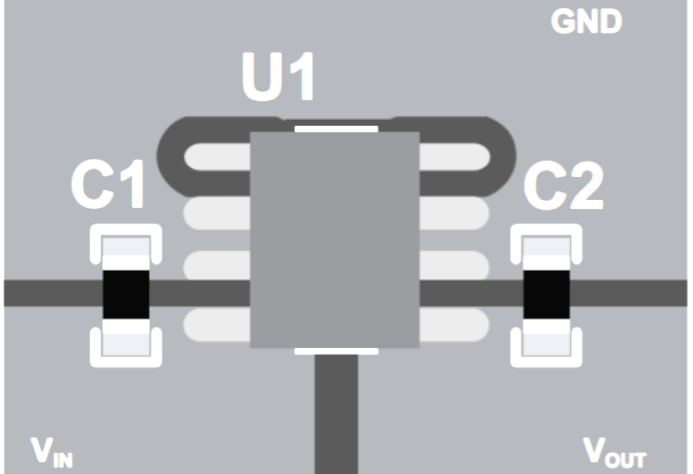

Układ 78L05

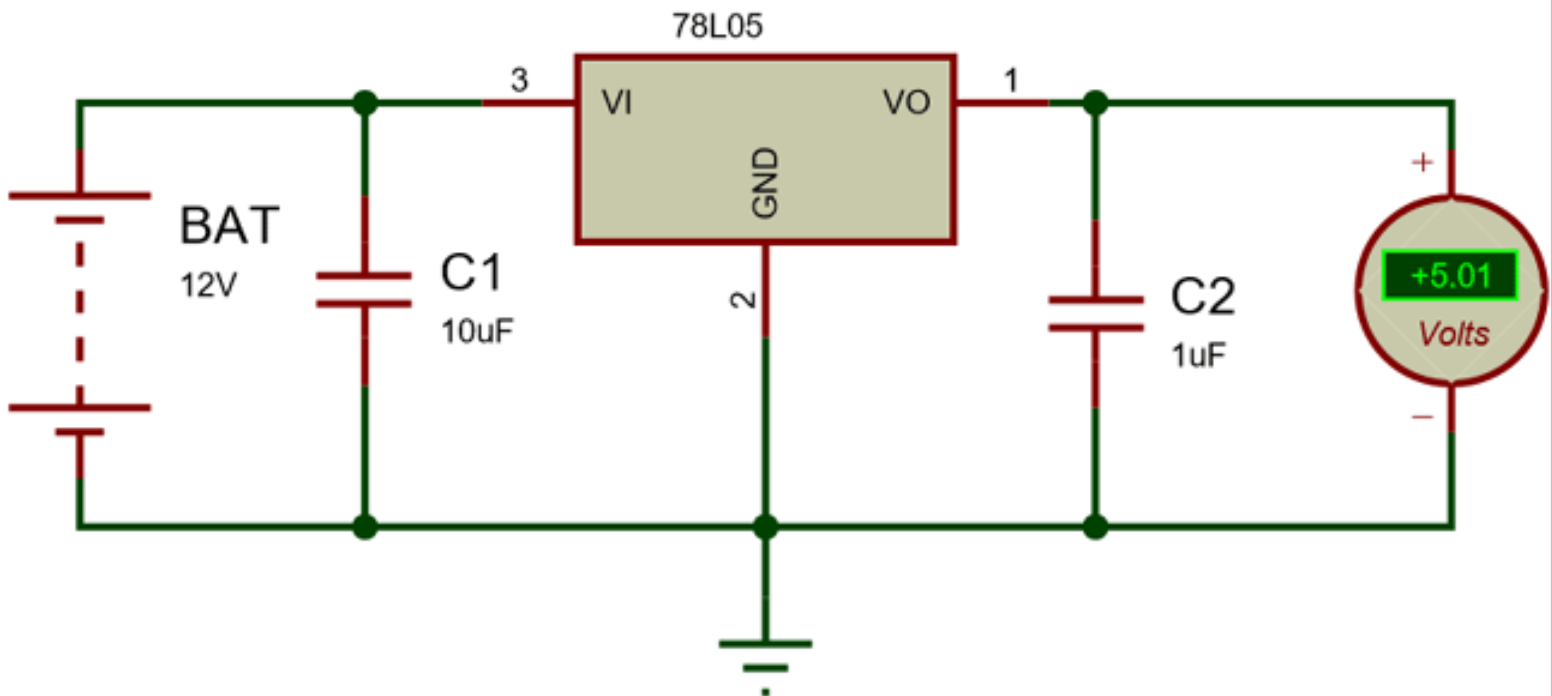

78L05 Obwód wyjaśnienia

W konstrukcji obwodu umieść dwa ceramiczne kondensatory: kondensator 10 µF (C1) na wejściu i kondensator 1µF (C2) na wyjściu.Kondensator wejściowy filtruje szum wejściowy, podczas gdy kondensator wyjściowy stabilizuje napięcie wyjściowe.Regulator ma również funkcję wrażliwą na temperaturę, która aktywuje się, jeśli temperatura obwodu przekracza określony poziom, oferując dodatkową warstwę ochrony.

Zalety regulatora napięcia 78L05

Regulator napięcia 78L05 oferuje kilka korzyści, które sprawiają, że jest to wybór różnych projektów elektronicznych.Oto szczegółowe spojrzenie na te zalety:

Niezawodne wyjście 5V

78L05 zapewnia stałą moc 5 V, która jest idealna do zasilania urządzeń o niskiej mocy, takich jak mikrokontrolery, czujniki i małe diody LED.Utrzymując spójne napięcie, zapewnia niezawodne obwód, unikając problemów, które mogą mieć zmienne poziomy zasilania.

Ochrona przed przeciążeniem

Jedną z wyróżniających się funkcji 78L05 jest wbudowana ochrona przed przeciążeniem.Oznacza to, że regulator automatycznie się ochroni, jeśli prąd przekroczy bezpieczny limit, zapobiegając potencjalnym uszkodzeniu.Ta funkcja jest szczególnie pomocna podczas pracy z obwodami, które mogą doświadczyć różnych lub nieprzewidywalnych obciążeń.

Zamknięcie termiczne

Jeśli regulator 78L05 stanie się zbyt gorący z powodu nadmiernego rozpraszania mocy, ma funkcję zamknięcia termicznego, która się rozpoczyna. Oznacza to, że automatycznie wyłączy się, aby zapobiec przegrzaniu i ochronie zarówno regulatora, jak i obwodu przed uszkodzeniem.Jest to prosty, ale skuteczny miara bezpieczeństwa projektów, które mogą generować ciepło.

Ochrona przed zwarciem

78L05 jest również wyposażony w ochronę zwarcia, zapewniając, że jeśli w twoim obwodzie będzie krótka, regulator zostanie tymczasowo zamknięty, aby uniknąć dalszych uszkodzeń.Ta dodatkowa warstwa ochrony pomaga zabezpieczyć komponenty i zapewnia, że ​​Twoje projekty pozostają bezpieczne i funkcjonalne.

Niskie zużycie energii

78L05 działa z niskim prądem spoczynkowym, co oznacza, że ​​nie zużywa dużej mocy podczas bezczynności.Jest to szczególnie korzystne dla projektów zasilanych baterią, ponieważ pomaga oszczędzać energię, umożliwiając dłużej działanie urządzeń bez szybkiego spuszczania akumulatora.

Szeroki zakres temperatur roboczych

Kolejną zaletą 78L05 jest szeroki zakres temperatur roboczych, od -40 ° C do +85 ° C.To sprawia, że ​​nadaje się do użytku w różnych środowiskach, niezależnie od tego, czy jest to gorący, zewnętrzny projekt, czy urządzenie, które będzie używane w chłodniejszym ustawieniu.Nie musisz się martwić o niepowodzenie regulatora w ekstremalnych temperaturach.

Łatwe w użyciu i zintegrowaniu

Dzięki prostej trzypinowej konfiguracji (wejście, uziemienie, wyjście) 78L05 jest łatwy do zintegrowania z projektami obwodu.Jego prosty design sprawia, że ​​jest to świetny wybór zarówno dla początkujących, jak i doświadczonych inżynierów, upraszczając proces dodawania regulacji napięcia do twoich projektów.

Kompaktowy rozmiar

78L05 jest dostępny w małym, kompaktowym pakiecie, zwykle w kształcie formy do 92.To sprawia, że ​​idealnie nadaje się do zastosowania w aplikacjach ograniczonych kosmicznie, umożliwiając oszczędzanie miejsca na płycie drukowanej przy jednoczesnym zapewnieniu niezawodnych regulacji napięcia.

Opłacalny

78L05 jest niedrogą opcją, dzięki czemu jest doskonałym wyborem dla hobbystów, studentów i profesjonalistów pracujących nad projektami przyjaznymi budżetowi.Pomimo niskiej ceny oferuje solidne wydajność i funkcje ochronne, zapewniając świetny stosunek jakości do ceny.

Różnice między 78L05 a 7805

Obecne możliwości obsługi

7805 jest regulatorem napięcia, który zapewnia stałe wyjście +5 V i może obsłużyć maksymalny prąd 1A.Postępuje zgodnie z wspólną konfiguracją 3-pinową, z pinami do napięcia wejściowego, uziemienia i regulowanego wyjścia 5V.Z drugiej strony 78L05 jest wersją niższą prądem, zdolną do dostarczenia do 100 mA prądu wyjściowego, co sprawia, że ​​nadaje się do zastosowania mniej głodnych mocy.

Numery części

Numery części dla obu regulatorów dają wskazówki dotyczące ich specyfikacji.„78” wskazuje pozytywny regulator napięcia, podczas gdy „05” oznacza wyjście 5 V.List pomiędzy („L” w 78L05 i brak litery w 7805) określa bieżącą ocenę.„L” oznacza niski prąd, co oznacza 0,1a dla 78L05, podczas gdy 7805 zazwyczaj zapewnia 1a.Inne warianty, takie jak „78M05” (średnie prąd, 0,5A), „78S05” (wysoki prąd, 2a) i „78T05” (do 3A), ale 7805 jest w kategorii 1A.

Zamówienie układu PIN

Podczas gdy 78L05 i 7805 można często używać zamiennie, istnieje kilka kluczowych różnic.Kolejność pinout różni się między nimi;W przypadku 7805 szpilki są wejściowe, uziemienia i wyjściowe, podczas gdy dla 78L05 piny są wyjściowe, uziemione i wejściowe.Występują również w różnych pakietach-do-220 dla 7805 i do 92 dla 78L05.

Rozmiar

Podczas gdy oba regulatory zapewniają tę samą moc 5 V, 7805 może obsługiwać wyższe prądy (do 1A) i jest fizycznie większe, co pozwala rozpraszać więcej ciepła.78L05, mniejszy, lepiej nadaje się do zastosowań o niskiej mocy, w których rozpraszanie przestrzeni i ciepła jest problemem.

78L05 Zastosowania w elektronice

Regulator napięcia 78L05 ma szeroki zakres zastosowań w elektronice, szczególnie w projektach, w których potrzebna jest stabilna i niezawodna moc.Oto kilka powszechnych sposobów, w jaki jest używany:

Zasilanie urządzeń o niskiej mocy

78L05 jest powszechnie używany do zapewnienia stabilnego wyjścia 5 V dla urządzeń elektronicznych o niskiej mocy, takich jak mikrokontrolery, czujniki i obwody logiczne.Ponieważ może poradzić sobie z prądem wyjściowym do 100 mA, jest to świetny wybór do zasilania małych komponentów, które nie wymagają dużo prądu, ale nadal wymagają spójnego napięcia.

Arduino i inne projekty DIY

Jeśli pracujesz z Arduino lub podobnymi płytkami rozwojowymi, 78L05 jest często wykorzystywany do dostarczania regulowanej 5 V do zarządu.Wiele projektów elektroniki DIY, zwłaszcza tych, które obejmują mikrokontrolery, korzysta z łatwej integracji i niezawodnej wydajności 78L05, co czyni go wyborem dla hobbystów i twórców.

Obwody zasilane baterią

78L05 jest idealny do obwodów zasilanych baterią, ponieważ wydajnie reguluje napięcie, jednocześnie zużywając minimalną moc.Jest używany w małych urządzeniach zasilanych baterią, w których zasilacz musi pozostać spójny bez szybkiego opuszczania baterii.Niski prąd spoczynkowy zapewnia, że ​​sam regulator nie zużywa zbyt dużej energii.

Obwody LED

Inną częstą aplikacją jest obwody LED, szczególnie przy użyciu wielu diod LED, które wymagają stabilnego zasilania.Ponieważ 78L05 może regulować napięcie do 5 V, często jest ono używane w obwodach z diodami LED, w których napięcie musi pozostać stabilne, zapewniając, że diody LED działają bezpiecznie i bez ich przekraczania.

Urządzenia przenośne

W przypadku urządzeń przenośnych wymagających zasilania 5 V 78L05 jest często używany do zmniejszenia wyższych napięć wejściowych ze źródeł takich jak baterie lub adaptery DC.Powszechnie występuje w przenośnej elektronice, takich jak gadżety ręczne, zabawki, a nawet niektóre ładowarki, w których wielkość i niezawodność są kluczowymi czynnikami.

Regulacja napięcia w systemach komunikacyjnych

W systemach komunikacyjnych 78L05 służy do regulacji zasilania komponentów takich jak odbiorniki radiowe, nadajniki i inne urządzenia przetwarzające sygnał.Systemy te często wymagają stałego 5 V do prawidłowego funkcjonowania, a 78L05 zapewnia to z niezawodnym wyjściem.

Zasilanie czujników i modułów

Wiele modułów czujników, w tym czujniki temperatury, czujniki wilgotności i czujniki odległości, wymaga stabilnego 5 V do prawidłowego działania.78L05 jest używany w tego typu obwodach, aby zapewnić, że czujniki otrzymują prawidłowe napięcie, zapobiegając fluktuacji, które mogą prowadzić do niedokładnych odczytów lub awarii.

Zapasowe i rezerwowe zasilacze

W systemach zasilania tworzenia kopii zapasowych 78L05 może zapewnić stabilne zasilanie 5V, aby zapewnić aktywność niektórych komponentów, gdy główne źródło zasilania się nie powiedzie.Może to być przydatne w projektach obejmujących zegary w czasie rzeczywistym, rejestrowanie danych lub inne systemy, w których potrzebna jest konsekwentna moc nawet podczas przerwania mocy.

Elektronika samochodowa

78L05 jest czasem używany w elektronice motoryzacyjnej, gdzie zapewnia regulowane dostawy 5V dla urządzeń takich jak jednostki GPS, czujniki samochodu lub narzędzia diagnostyczne.Biorąc pod uwagę, że systemy motoryzacyjne często doświadczają wahań napięcia, 78L05 pomaga wygładzić napięcie, zapewniając, że urządzenia te uzyskały odpowiednią moc niezawodnego działania.

Projekty edukacyjne i edukacyjne

Dla studentów i początkujących pracujących nad projektami elektronicznymi 78L05 jest popularnym wyborem ze względu na jego prostotę i łatwość użytkowania.Jest często stosowany w zestawach edukacyjnych i środowiskach edukacyjnych, aby uczyć uczniów o regulacji napięcia i projektowaniu obwodów w sposób praktyczny.

78L05 Obwody aplikacji

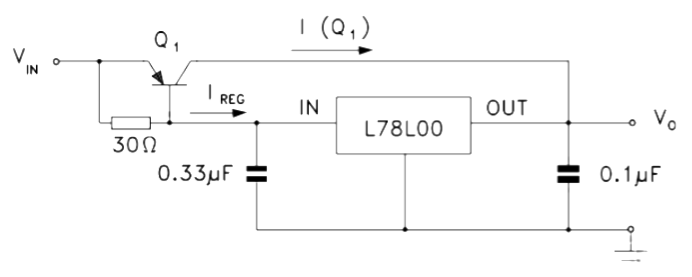

78L05 Wysokie prąd wyjściowy chroniony zwarcie

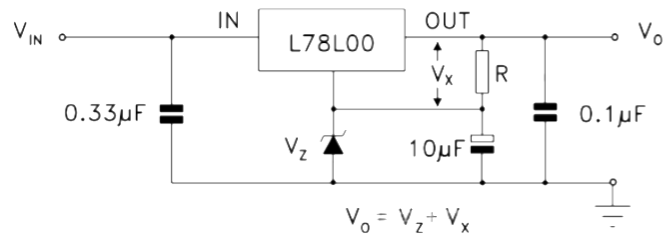

78L05 Obwód doładowania wyjściowego

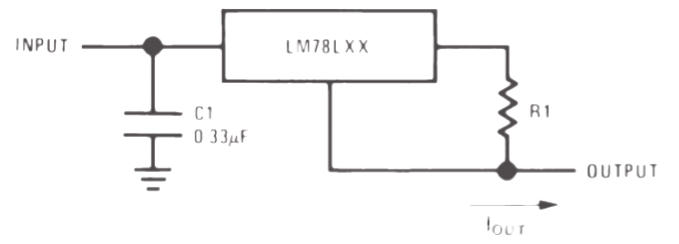

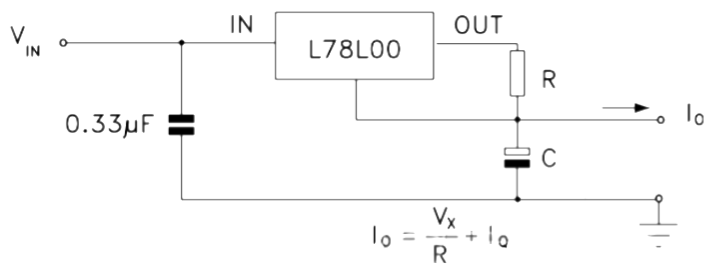

78L05 Regulator prądowy

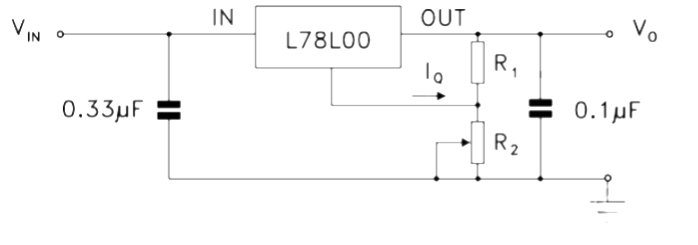

78L05 Regulowany regulator wyjściowy

78L05 ± 15-V, 100-MA podwójny obwód zasilający

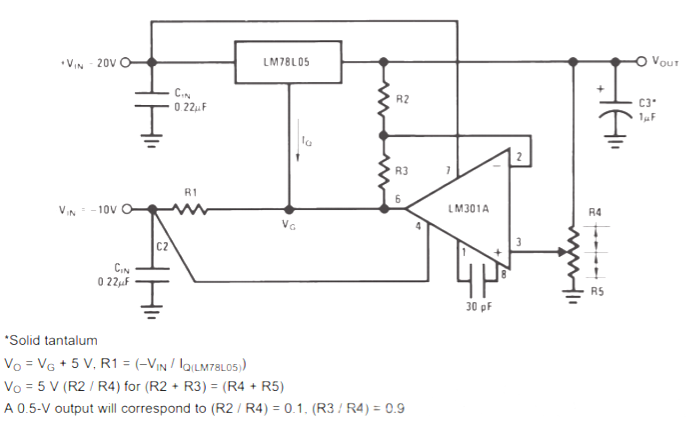

78L05 Obwód regulatora wyjściowego zmiennego

Wniosek

Podsumowując, regulator napięcia 78L05 jest niezawodnym, kompaktowym i opłacalnym rozwiązaniem zapewniającym stabilną wydajność 5V w projektach elektronicznych o niskiej mocy.Niezależnie od tego, czy zasilasz mikrokontrolery, czujniki czy małe obwody LED, ten regulator oferuje prostą konstrukcję z wbudowanymi ochroną, taką jak wyłączenie termiczne i ochrona przed przeciążeniem.Jego wszechstronność sprawia, że ​​jest to świetny wybór dla szerokiej gamy zastosowań, od projektów DIY po zestawy edukacyjne, zapewniając, że twoje obwody pozostają bezpieczne i funkcjonalne przy stałej mocy.
