Proste przełomowe kable Ethernet Crossover: okablowanie, użycia i jak powiedzieć różnicę

Ten przewodnik pokazuje różnicę między kablami Ethernet prostymi i crossover.Wyjaśnia, co robi każdy, w jaki sposób przewody są ułożone w środku i kiedy ich użyć.Dowiesz się, jak je rozróżniać, a który kabel jest najlepszy dla różnych konfiguracji sieci.

Katalog

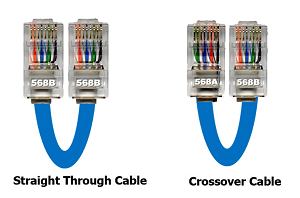

Rysunek 1. Prosto przełomowe vs crossover Ethernet kabel

Co to jest prosty kabel?

Prosty kabel jest powszechnym rodzajem kabla Ethernet.Łączy różne rodzaje urządzeń w sieci, takich jak komputer z routerem lub przełącznikiem.Wzór okablowania jest identyczny na obu końcach, co oznacza, że każdy drut łączy się z tym samym numerem pinu na obu złączach.

Kable proste są szeroko stosowane w ustrukturyzowanych środowiskach sieciowych, takich jak domy, biura i centra danych.Upraszczają konfigurację, zmniejszają błędy podczas instalacji i obsługują stabilne połączenia między urządzeniami klientów a sprzętem sieciowym.

Cechy prostego kabla

• Identyczne okablowanie na obu końcach

Kabel prosty ma tę samą sekwencję okablowania na obu końcach, zazwyczaj zgodnie z standardem TIA/EIA-568B.Stwarza to bezpośredni, jeden do jednego połączenia między odpowiednimi pinami na każdym końcu.Zapewnia bezproblemową komunikację między urządzeniami z uzupełniającymi się rolami.

• Idealny do łączenia różnych urządzeń

Kable te służą do łączenia różnych rodzajów urządzeń sieciowych, takich jak komputer do routera lub przełącznika na modem.To czyni je standardem dla większości codziennych konfiguracji Ethernet.Ich prostota pomaga uniknąć błędów konfiguracji.

• Następuje standard TIA/EIA-568B

Program okablowania TIA/EIA-568B jest szeroko stosowany w branży sieciowej.Zapewnia spójność okablowania, które jest potrzebne do utrzymania kompatybilności w różnych urządzeniach.Ten standard upraszcza również rozwiązywanie problemów i wymianę kabla.

• Kolorowe przewody dla łatwej instalacji

Każdy drut wewnątrz kabla jest kodowany kolorami zgodnie z zestawem ustawionym.Ułatwia to weryfikację prawidłowej kolejności podczas instalacji.Zmniejsza szansę na błędy okablowania i przyspiesza czas wdrażania.

• Uniwersalnie kompatybilny

Ponieważ proste kable są zgodne z globalnym standardem, działają z prawie całym sprzętem sieciowym.Nie ma potrzeby specjalnych ustawień ani typów kablowych dla większości typowych konfiguracji.Ta uniwersalna kompatybilność czyni je rozwiązaniem.

• Nadaje się do różnych rozmiarów sieci

Od małych sieci domowych po duże systemy korporacyjne, proste kable są wszechstronne.Są skalowalne i mogą być używane zarówno w prostych, jak i złożonych topologiach.Ich niezawodność czyni je ważnym elementem w ustrukturyzowanym okablowaniu.

Kiedy użyć prostego kabla?

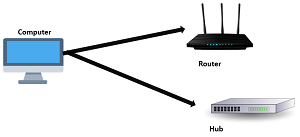

Rysunek 2. Przełącznik/piasty komputerowe do sieci

• Komputer do routera: Podczas konfigurowania sieci domowej lub biurowej prosty kabel łączy komputer z routerem.Umożliwia to komputerze dostęp do Internetu i innych zasobów sieciowych za pośrednictwem funkcji zarządzania i routingu routera.

• Drukarka do hub/przełącznika: Drukarki sieciowe podłączone do piasty lub przełącznika Użyj prostych kabli do komunikacji z resztą sieci.Ta konfiguracja umożliwia wiele urządzeń w sieci wysyłanie zadań drukowania za pośrednictwem udostępnionego punktu dostępu.

• Router do modemu: w konfiguracjach szerokopasmowych kabel prosty łączy router (który zarządza urządzeniami lokalnymi) z modemem (który łączy się z dostawcą Internetu).To połączenie umożliwia dystrybucję dostępu do wszystkich urządzeń w sieci lokalnej.

• Punkt dostępu do przełącznika: Punkty dostępu bezprzewodowego (APS) Podłącz do przełączników za pomocą kabli prostych, umożliwiając im dystrybucję łączności bezprzewodowej podczas integracji z infrastrukturą sieciową.

• Telefony IP do przełączników sieciowych: Wiele nowoczesnych środowisk biurowych używa systemów VOIP (Voice Over IP).Telefony IP zazwyczaj łączą się bezpośrednio z przełącznikiem za pomocą kabli prostych, aby odbierać zarówno dane, jak i zasilanie Ethernet (POE).

• Inteligentne telewizory lub urządzenia multimedialne do routerów/przełączników: w inteligentnych domach, inteligentnych telewizorach, konsolach do gier i pudełkach streamingowych często używają przewodowych połączeń z routerem lub przełączającymi za pomocą kabli prosto, aby uzyskać bardziej stabilne, szybkie przesyłanie strumieniowe multimediów.

Co to jest kabel crossover?

Kabel crossover służy do bezpośredniego łączenia podobnych urządzeń.Na przykład może połączyć dwa komputery, dwa przełączniki lub dwa routerów bez użycia piasty lub przełączania pomiędzy nimi.Osiąga to poprzez odwrócenie przewodów transmisji (TX) i odbierania (Rx) między końcami.

To odwrócenie umożliwia wyjście każdego urządzenia dostosowanie się do danych wejściowych drugiego, umożliwiając komunikację.Często są używane do starszego sprzętu, testów sieciowych i scenariuszy, w których potrzebne jest bezpośrednie, ręczne połączenie.

Cechy kabla crossover

• Zamienione pary drutów wewnętrznych

Kabel crossover ma określone pary przewodów wewnętrznie, zwykle obejmujące szpilki 1 i 2 i 3 i 6. Ta konfiguracja pozwala dwóm podobnym urządzeniom wysyłać i odbierać dane bezpośrednio.Skutecznie omija potrzebę urządzenia pośredniego.

• mieszane standardy okablowania na każdym końcu

Zazwyczaj kabel crossover wykorzystuje standard T568A na jednym końcu, a T568B na drugim.To umyślne niedopasowanie tworzy efekt crossover.Zapewnia, że sygnał transmisji na jednym urządzeniu łączy się z sygnałem odbierania na drugim.

• Włącza komunikację urządzenia do urządzenia

Kable te zostały zaprojektowane do łączenia podobnych urządzeń, takich jak dwa komputery lub dwa przełączniki.Bez konieczności koncentratu lub przełącznika dane mogą płynąć bezpośrednio między urządzeniami.Jest to przydatne w przypadku szybkich, zlokalizowanych transferów danych lub prostych testów.

• Przydatne w starszych systemach

Starsze urządzenia sieciowe często nie ma możliwości automatycznego sensownego typów kablowych.W takich przypadkach kable crossover są niezbędne do bezpośredniej komunikacji.Pozostają one potrzebne podczas pracy z urządzeniami spoza Auto-MDI/MDI-X.

• Idealny do testowania i niestandardowych konfiguracji

Kable crossover są używane w laboratoriach, zadaniach diagnostycznych i niestandardowych ustaleniach związanych z nawiązywaniem kontaktów.Zapewniają szybki sposób ustanowienia bezpośredniego związku między urządzeniami podczas konfiguracji lub rozwiązywania problemów.Ich unikalna konfiguracja może pomóc w izolacji problemów w sieci.

• rzadziej w przypadku nowoczesnych urządzeń auto wykrywających

Dzisiejszy sprzęt sieciowy często obejmuje technologię Auto-MDI/MDI-X, która automatycznie wykrywa typ kabla.Zmniejszyło to potrzebę kabli crossover w typowym użyciu.Nadal jednak pełnią ważne role w specjalistycznych lub starszych środowiskach.

Kiedy użyć kabla crossover?

Rysunek 3. Kabel crossover: Użycie PC-PC i routera

• Komputer do komputera: Przed powszechnym użyciem sieci bezprzewodowych i przełączników użyto kabli crossover do utworzenia bezpośredniego połączenia peer-to-peer (P2P) między dwoma komputerami.Umożliwiło to udostępnianie plików, sieci gier lub bezpośredniej komunikacji bez piasty lub routera.

• Przełącz na przełącznik lub hub na hub: Podczas podłączania dwóch przełączników sieciowych lub dwóch piast bezpośrednio, szczególnie starszych modeli bez portów łącza w górę lub automatycznego MDI/MDIX, kable crossover są wymagane do prawidłowego wyrównania ścieżek sygnału.

• Router do routera: W niektórych konfiguracjach, takich jak środowiska laboratoryjne, konfiguracje testowe lub złożone scenariusze routingu, dwa routerów mogą wymagać bezpośredniej komunikacji bez urządzeń pośrednich.Kabel crossover zapewnia, że identyczne porty na obu urządzeniach mogą transmitować i odbierać bez konfliktu.

• Sprzęt starszy i przemysłowy: w wielu starszych lub wyspecjalizowanych urządzeniach przemysłowych nie ma nowoczesnych auto wykrywających portów Ethernet.W takich przypadkach kable crossover są często jedynym sposobem na ustanowienie odpowiedniego połączenia danych między dwoma podobnymi urządzeniami.

• Testowanie i konfiguracja sprzętowa: Kable crossover pomocne do konfigurowania urządzeń bezgłowych, takich jak serwery lub komputery jednorazowe (takie jak Raspberry PI), umożliwiając bezpośrednią komunikację laptop-to urządzenie.

• Tymczasowe lub awaryjne konfiguracje: Gdy nie jest dostępna infrastruktura sieciowa (podobnie jak przełącznik lub router), kabel crossover może szybko utworzyć funkcjonalne połączenie między urządzeniami w polu.

Proste okablowanie kablowe i crossover

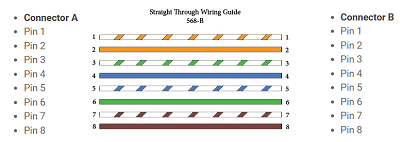

Rysunek 4. Przetwane okablowanie kablowe proste

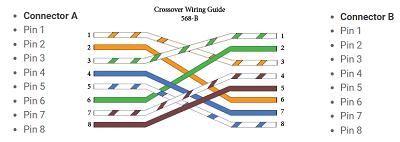

Rysunek 5. Kablowanie kabli crossover

Co to jest auto-mdi/mdi-x?

Auto-MDI/MDI-X to funkcja znaleziona w wielu nowoczesnych urządzeniach Ethernet.Automatycznie określa, które przewody wysyłają i odbierają dane, więc nie musisz się martwić o użycie odpowiedniego typu kabla.

W przeszłości, jeśli podłączyłeś dwa tego samego typu urządzenia, takich jak dwa komputery, musiałeś użyć kabla crossover, aby przełączyć przewody wysyłania (TX) i odbierania (RX).

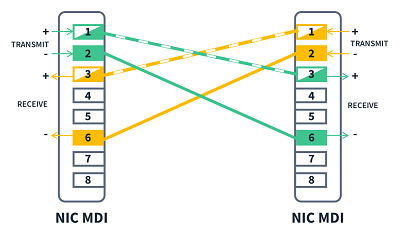

Rysunek 6. NIC-to-NIC

Ale jeśli podłączyłeś komputer do przełącznika lub hubu, możesz użyć zwykłego prostego kabla.To dlatego, że przełącznik lub hub przełączały się wewnętrznie.

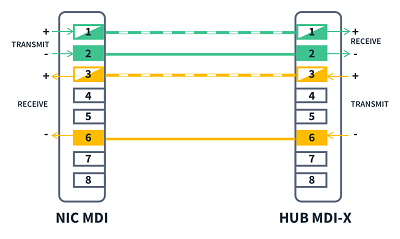

Rysunek 7. NIC do Hub/Switch

Dzięki Auto-MDI/MDI-X nie musisz już o tym myśleć.Urządzenia same to wymyślają.Możesz teraz użyć prostego kabla, aby podłączyć dowolne dwa urządzenia, nawet jeśli są one tego samego typu.To ułatwia konfigurowanie sieci i pomaga uniknąć błędów.Większość nowych komputerów, przełączników i routerów już zawiera tę funkcję.Starsze mogą nie, ale auto-MDI/MDI-X jest teraz bardzo powszechne i pomocne.

Jak zidentyfikować typy kablowe?

Krok 1: Utrzymaj kabel poprawnie

Zacznij od wzięcia obu końców kabla Ethernet i umieszczenia złącza RJ-45 obok siebie.Upewnij się, że plastikowe klipsy na każdym złączu są skierowane w dół.Ta orientacja pozwala poprawnie przeglądać kolejność drutu, dzięki czemu porównanie końców jest bardziej dokładne.Trzymanie złączy w tej samej pozycji jest kluczem do uniknięcia błędnej identyfikacji.

Krok 2: Sprawdź kolory drutu

Przyjdź uważnie na kolorowe przewody widoczne wewnątrz przezroczystej części każdego złącza RJ-45.Istnieje osiem przewodów, każdy z wyraźnym kolorem lub kolorem.Ostrożnie porównaj sekwencję tych przewodów od lewej do prawej.Zwróć uwagę na wszelkie różnice, szczególnie wśród pierwszych kilku pinów do określania rodzaju kabla.

Krok 3: Określ typ

Po porównaniu kolorów drutu określ typ kabla na podstawie ich układu.Jeśli kolejność kolorów na obu końcach jest identyczna, kabel jest typem prostym, powszechnie używanym do łączenia różnych urządzeń, takich jak komputer do przełącznika lub routera.Jeśli kolejność drutu różni się zwłaszcza jeśli zamieniane są piny 1, 2, 3 i 6, jest to kabel crossover, który jest często używany do bezpośrednio łączenia podobnych urządzeń, takich jak dwa komputery.

Krok 4: Użyj testera kablowego (opcjonalnie, ale zalecany)

Aby uzyskać bardziej niezawodną i profesjonalną metodę, użyj testera kablowego, aby zweryfikować okablowanie.Podłącz każdy koniec kabla Ethernet do portów testera i włącz go, aby uruchomić test.Tester pokaże, czy każdy pin jest odpowiednio podłączony, i ujawnia wszelkie usterki, takie jak otwarte połączenia, skrzyżowane przewody lub spodenki.To narzędzie jest cenne dla osób zaangażowanych w instalację lub utrzymanie infrastruktury sieciowej.

Porównanie kabli prostych i crossover

Parametr	Prosto Kabel	Crossover Kabel
Stosowanie	Łączy różne typy urządzeń	Łączy podobne urządzenia bezpośrednio
Okablowanie	To samo Na obu końcach	Różny na każdym końcu
Szpilka Konfiguracja	Szpilki Dopasuj 1 do 1	Szpilki są zamieniane (tx ↔ rx)
Sygnał Kierunek	Prosty Przekazywanie/odbieranie ścieżki	Przekazać i odbieraj odwrócone linie
Urządzenie Przykłady	PC do routera, przełącznika lub modemu	PC na komputer, przełącz na przełącznik
Ethernet Wsparcie	10/100/1000base-t standard	Używany Do konfiguracji ręcznych lub starszych
Auto-MDI-X Używać	Fabryka z automatycznym wykrywaniem i bez	Często omija potrzebę automatycznego wykrywania
Używać Sprawy	Dom, biuro i sieci korporacyjne	Testowanie, diagnostyka, starsze systemy
Kolor Kodowanie	Zazwyczaj TIA/EIA-568B na obu końcach	Jeden End TIA/EIA-568A, inne TIA/EIA-568B
Łatwość użytkowania	Prosty, plug-and-play	Wymaga Świadomość kompatybilności urządzenia
Dostępność	Szeroko dostępny	Mniej powszechne, używane do określonych potrzeb sieciowych

Wniosek

Kable proste mają takie same okablowanie na obu końcach i służą do łączenia różnych urządzeń, takich jak komputer do routera lub przełącznika.Kable crossovera przełączają niektóre przewody, aby umożliwić podobne urządzenia, takie jak dwa komputery, rozmawiać bezpośrednio ze sobą.Mimo że wiele nowoczesnych urządzeń może automatycznie ustalić typ kabla, znajomość różnicy jest nadal ważna, szczególnie podczas pracy ze starszymi systemami lub w specjalnych konfiguracjach.Zrozumienie tych dwóch typów kablowych pomaga uniknąć błędów i budować lepsze połączenia sieciowe.
