Złącze DB9 vs RS232 Protokół: Kluczowe różnice, jak działają razem i jak wybierać?

Ten przewodnik wyjaśnia, jakie są złącze DB9 i protokół RS232, jak działają i dlaczego są często używane razem.Obejmuje części i funkcje złącza DB9, podstawy komunikacji RS232 oraz sposób, w jaki pomagają urządzeniom rozmawiać ze sobą.

Katalog

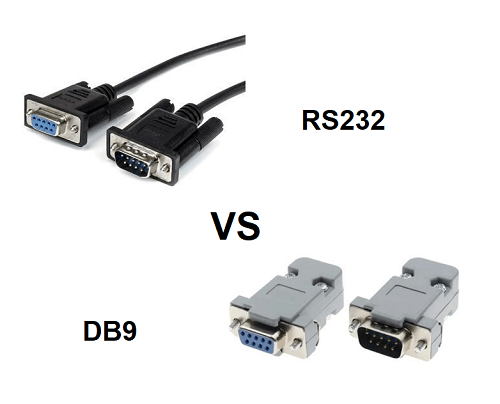

Rysunek 1. DB9 vs RS232

Co to jest złącze DB9?

Złącze DB9 to mała wtyczka w kształcie litery D używana do łączenia urządzeń elektronicznych do komunikacji szeregowej.Ma dziewięć kontaktów metalowych ułożonych w kompaktowej formie, z wersją męską przy użyciu szpilki i kobiety przy użyciu gniazd.Metalowa obudowa DB9 pomaga również zmniejszyć zakłócenia sygnału z pobliskiej elektroniki.

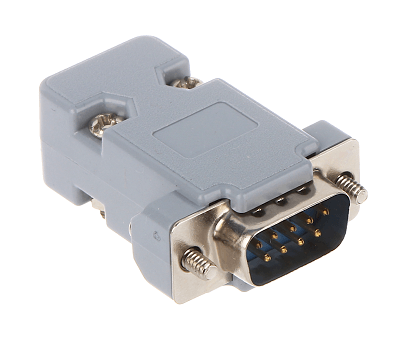

Rysunek 2. DB9

Każdy PIN odgrywa szczególną rolę w komunikacji szeregowej, w tym wysyłanie i odbieranie danych, zarządzanie kontrolą przepływu i sprawdzanie statusu urządzenia.Złącze może być zamontowane w różnych orientacjach, prosto lub pod kątem prostym, co ułatwia dopasowanie w ciasnych przestrzeniach na płytkach lub sprzęcie.Złącza DB9 są powszechnie spotykane w maszynach przemysłowych, starszych systemach komputerowych i wbudowanej elektronice.

Co to jest protokół RS232?

RS232 to standard komunikacji, który umożliwia urządzeniom wymianę danych na połączenia szeregowe.Został opracowany w celu stworzenia wspólnego sposobu dla komputerów (DTE) i peryferyjnych, takich jak modemy (DCE) do wysyłania i odbierania informacji.Protokół określa sposób przesyłania sygnałów, jakie poziomy napięcia reprezentują dane i jak ułożone są złącza.

RS232 wykorzystuje dodatnie i ujemne poziomy napięcia do reprezentowania stanów binarnych.Logika 0 wynosi zazwyczaj między +3 V i +15 V, podczas gdy logika 1 wynosi od -3 V i -15 V.Ponieważ nie potrzebuje wspólnego zegara, działa asynchronicznie.Każdy pakiet danych zawiera bit początkowy, grupę bitów danych (zwykle 7 lub 8), opcjonalny bit parzystości do podstawowego wykrywania błędów i jeden lub więcej bitów zatrzymania.

Tylko jedno urządzenie może przesyłać i można odbierać na każdej linii, więc RS232 jest najlepszy do bezpośredniej komunikacji punkt-punkt.Obejmuje również linie kontrolne, takie jak RTS, CTS, DSR i DTR do zarządzania przepływem danych.Ten protokół jest nadal szeroko stosowany w systemach starszych i przemysłowych, ponieważ jest łatwy do wdrożenia i niezawodny w kontrolowanych środowiskach.

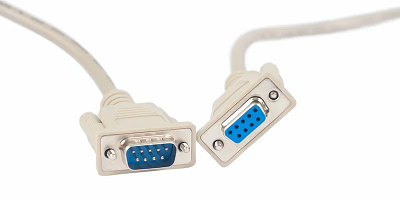

Rysunek 3. RS232

Cechy DB9 i RS232

Kategoria	Złącze DB9	Protokół RS232
Typ złącza	D-subminature, 9-stykowe (często nazywane de-9).	Nie sam złącze fizyczne, zaimplementowane przy użyciu złącza Jak DB9.
Liczba pinów	9 szpilek	9 szpilek
Pin	2,77 mm	Dopasowuje wysokość złącza DB9.
Szerokość złącza	31,8 mm	Zależy od zastosowanego złącza interfejsu DB9 lub innego.
Ochrona przed gwałtownością	Wbudowane tłumienie przypływu przy użyciu szybkich diod lawinowych; Ziemia nadmiar napięcia.	Protokół nie definiuje ochrony;polega na warstwie fizycznej lub złącze do łagodzenia wzrostu.
Ochrona podwozia	Obejmuje ochronę podwozia podwodnika D-Shell.	Nie określony w protokole;Opiera się na konstrukcji złącza, takiej jak DB9.
Odwracalność	Kompatybilny z męskimi i żeńskimi portami w niewoli z powodu Odwracalny sprzęt montażowy.	Odwracalność zależy od zastosowanego typu złącza, nie nieodłącznego Rs232.
Budowa	Często obejmuje tarczę metalową do supresji EMI (do 85%) i Rugged Anti-Misplug Clip Design.	Kaptury kablowe zwykle formowane z kciukimi;Solidna budowa Pomaga w długoterminowej stabilności.
Trwałość	Wysoka wytrzymałość mechaniczna, przetrwa złącza plastikowe, takie jak RJ45 o więcej niż 3 × w cyklach wstawiania.	Sam protokół nie ma oceny mechanicznej;Odtąd zależy od implementacja sprzętu.
Zakres napięcia	Nie zdefiniowane przez DB9, napięcie określone przez protokół RS232 i Projektowanie sprzętu.	± 3 V do ± 15 V Poziomy sygnalizacyjne, tolerancyjny na szum elektryczny i Emi.
Prędkość (szybkość danych)	Nie zdefiniowane w DB9;Zależy od konfiguracji RS232.	Standardowa prędkość do 20 kbps;Niższe prędkości umożliwiają dłuższy kabel długości.
EMI Resistance	Wysoka opór z powodu ekranowania metalu i uziemionego podwozia.	Poziomy napięcia RS232 są odporne na EMI, szczególnie w środowiska przemysłowe.
Wspólne piny sygnałowe	Pin 2 = Rxd, pin 3 = TXD (typowe użycie RS232 na DB9).	Role sygnałowe są zdefiniowane w standardowych pinoutach RS232 i dopasowane do konfiguracji DB9.

RS232 DB9 Funkcje pinout

Pinout RS232 pokazany poniżej dotyczy złącza DB9, które jest powszechnie używane do komunikacji szeregowej.Każdy pin ma określoną funkcję, jak opisano na poniższej liście.

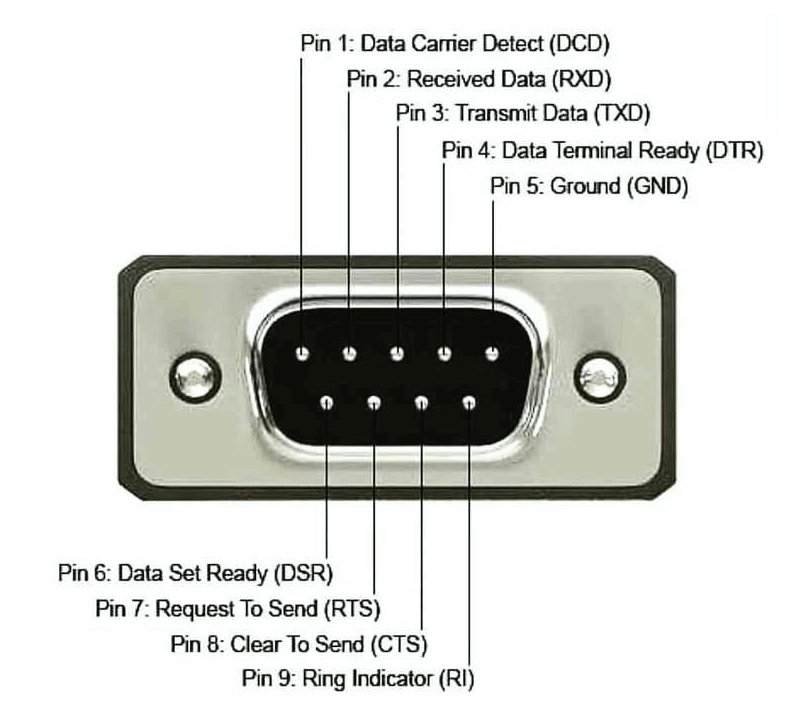

Rysunek 4. Schemat pinout RS232 DB9

• PIN 1: Wykrywanie przewoźnika danych (DCD)

Wykrywa, czy modem jest podłączony do działającej linii telefonicznej lub sygnału przewoźnika.

• Pin 2: Otrzymane dane (RXD)

Nośniki danych otrzymanych z podłączonego urządzenia (wejście do DTE).

• Pin 3: Przekazywanie danych (TXD)

Przenosi dane wysłane do podłączonego urządzenia (wyjście z DTE).

• PIN 4: Data Terminal Gotowy (DTR)

Sygnały, że urządzenie jest gotowe do komunikowania się.

• Pin 5: Ground (GND)

Wspólne odniesienie naziemne dla wszystkich sygnałów.

• Pin 6: Zestaw danych gotowy (DSR)

Wskazuje, że modem jest gotowy do komunikowania się.

• PIN 7: Prośba o wysłanie (RTS)

Sygnalizuje żądanie inicjowania transmisji danych.

• Pin 8: Wyczyść do wysyłania (CTS)

Potwierdza RTS i umożliwia transmisję danych.

• Pin 9: Wskaźnik pierścienia (RI)

Wskazuje przychodzące połączenie z modemem.

Jak działają DB9 i RS232?

Jak działa złącze DB9?

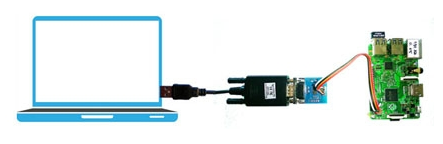

Rysunek 5. Schemat roboczy DB9

DB9 służy jako interfejs, przez który sygnały szeregowe są wysyłane i odbierane.Każdy pin ma określony cel na przykład, transmitowanie (TXD), odbieranie (RXD) lub przepływ kontrolujący (RTS, CTS itp.).Gdy dwa urządzenia są podłączone, ich piny tworzą bezpośrednie ścieżki sygnału.Proste połączenia kablowe odpowiadające kołki dla połączeń DTE-DCE.W przypadku konfiguracji DTE-DTE kabel null-Modem przestawia okablowanie.

Sygnały RS232 przemieszczają się przez szpilki DB9.Napięcia ujemne reprezentują logikę 1, a napięcia dodatnie wskazują logikę 0. Wspólny kołek uziemienia utrzymuje wyrównane odniesienia do sygnału.Aby zapobiec starciom danych, linie sterujące wskazują, gdy każde urządzenie jest gotowe do wysłania lub odbierania.

W przypadku podstawowych zadań można użyć tylko TXD, RXD i GND.Bardziej zaawansowane konfiguracje wykorzystują wszystkie dziewięć pinów do utrzymania jasnej komunikacji.Niezależnie od tego, czy zainstalowane na stałe, czy używane tymczasowo, złącza DB9 pozostają niezawodnym wyborem.

Jak RS232 przesyła dane?

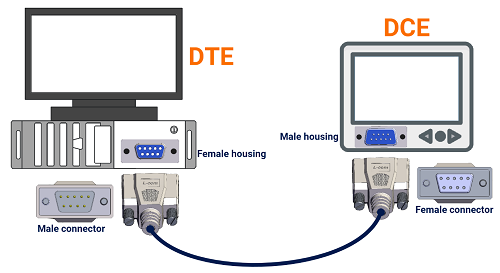

Rysunek 6. Schemat roboczy RS232

RS232 wysyła dane przy użyciu dobrze zdefiniowanej struktury.Każdy bajt jest sformułowany przez bit początkowy, bity danych, opcjonalny bit parzystości i zatrzymaj bity.Ten format pozwala zsynchronizować urządzenie odbierające z transmisją nawet bez wspólnego zegara.

Zwykle linia znajduje się przy napięciu ujemnym (logika 1).Po wysyłaniu danych przesuwa się na dodatnie napięcie (bit start), a następnie przesyła bity danych z najmniej do najbardziej znaczące.Bit stop przynosi linię z powrotem do biegu jałowego.

RS232 działa dobrze na krótkich odległościach zwykle do 50 stóp.Wykorzystuje wyższe napięcia niż TTL, pomagając zmniejszyć wpływ szumu elektrycznego.Jednak jego ograniczenia prędkości i odległości sprawiają, że jest mniej odpowiednia dla dużych lub dużych sieci.

Alternatywy dla DB9 i RS232

Alternatywy dla złącza DB9

Alternatywy	Opis	Zalety	Zastosowania
DB25	Większe złącze D-Sub z 25 pinami, pierwotnie używane z Rs-232	Więcej pinów pozwala na pełne sygnały RS-232	Dziedziczne drukarki, modemy
RJ45	Złącze modułowe 8p8c używane w Ethernet, a czasem szeregowym komunikacja	Kompaktowy, szeroko stosowany, łatwy do zacisku	Porty konsolowe Cisco, sprzęt przemysłowy
USB (typ-a/b/micro/type-c)	Universal Serial Bus, używany do nowoczesnych połączeń seryjnych	Hot-splatable, obsługuje większą prędkość, szeroko kompatybilna	Konwertery USB-Serial, nowoczesne peryferyjne
Mini-Din	Mniejsze okrągłe złącze, czasem używane do portów szeregowych	Kompaktowe, bezpieczne połączenie	Klawiatury, sprzęt przemysłowy
Bloki terminalowe Phoenix	Śruba zaciskowa dla sygnałów szeregowych	Brak lutowania lub zaciskania, łatwej instalacji w terenie	Systemy kontroli przemysłowej
Złącza M12	Surowe okrągłe złącza używane w trudnych środowiskach	Wodoodporny, odporny na wibracje	Automatyzacja fabryczna, robotyka

Alternatywy dla protokołu RS-232

Alternatywy	Kluczowe funkcje	Zalety	Zastosowania
Rs-485	Różnicowa sygnalizacja obsługuje multi-kanały	Dłuższa odległość (~ 1200 m), większa prędkość, odporna na hałas	Automatyzacja przemysłowa, Modbus Networks
Rs-422	Jak Rs-485, ale punkt-punkt	Szybkie, długie, niskie hałas	Maszyny CNC, pozyskiwanie danych
USB	Universal Serial Bus	Plug-and-play, duża prędkość, masowa adopcja	Elektronika konsumpcyjna, komputery, telefon komórkowy
Can (Sieć obszaru kontrolera)	Multi-master autobus do kontroli w czasie rzeczywistym	Solidny, w czasie rzeczywistym, wielokrotnie	Kontrola motoryzacyjna, przemysłowa
Ethernet (TCP/IP)	Suite Protocol Network nad RJ45	Bardzo wysoka, skalowalna, sieciowa	LANS, IOT, PLCS, systemy osadzone
I2C	Autobus szeregowy z adresowalnymi urządzeniami	Prosta, niska liczba pinów, wiele urządzeń	Systemy osadzone, czujniki
SPI	Szybki protokół pełnego dupleksu	Szybka, prosta komunikacja mistrzów	Mikrokontroler peryferyjne
Bluetooth / Wi-Fi	Bezprzewodowe dane szeregowe	Brak kabli, dostęp do zdalnego	Urządzenia mobilne, wbudowane moduły bezprzewodowe

Wybór między DB9 a RS232

Chociaż DB9 i RS232 są często wspominane razem, nie są one tym samym.RS232 jest standardem komunikacji lub protokołu, określa, w jaki sposób dwa urządzenia wysyłają i odbierają dane za pomocą sygnałów elektrycznych.Z drugiej strony DB9 jest rodzajem złącza, elementu fizycznego sprzętu z 9 szpilkami używanymi do łączenia urządzeń.

Pomyśl o tym w ten sposób: RS232 to język, a DB9 to wtyczka, która pomaga urządzeniom mówić w tym języku.

Wybierając między nimi, w tradycyjnym znaczeniu nie decydujesz „ani/lub”.Zamiast tego decydujesz, czy złącze DB9 jest odpowiednim interfejsem fizycznym dla komunikacji opartej na RS232.Oto kilka rzeczy do rozważenia:

• Kompatybilność z urządzeniami RS232

Jeśli Twoje urządzenia są zaprojektowane do komunikacji za pomocą RS232, wówczas użycie złącza DB9 jest często najłatwiejszą opcją.Jest to powszechnie rozpoznawalny standard, szczególnie w starszych systemach, urządzeniach przemysłowych, urządzeniach w punkcie sprzedaży i starszych komputerach.Złącza DB9 pasują do układu sygnału RS232 i często są już wbudowane w urządzenia wykorzystujące RS232.

• Rozmiar fizyczny i ograniczenia projektowe

Złącza DB9 są stosunkowo kompaktowe, ale w niektórych przypadkach, takich jak urządzenia ręczne, instrumenty medyczne lub systemy wbudowane, nawet mogą być potrzebne mniejsze złącza.Jeśli wymagana jest oszczędność, możesz rozważyć miniaturowe złącze kompatybilne z RS232 lub całkowicie przejść na inny protokół.

• Czynniki środowiskowe

W trudnych środowiskach, takich jak produkcja podłóg, sprzęt zewnętrzny lub aplikacje motoryzacyjne, standardowe złącza DB9 mogą nie być wystarczająco wytrzymałe.W takich przypadkach możesz chcieć bardziej trwałego, uszczelnionego złącza, które nadal obsługuje sygnalizację RS232.

• Potrzeby wydajności

RS232 jest prosty i niezawodny, ale ma ograniczenia: obsługuje tylko krótkie odległości (zwykle do 15 metrów).Jest przeznaczony do transmisji danych o niskiej prędkości.Łączy tylko dwa urządzenia (punkt-punkt).Jeśli Twoja aplikacja potrzebuje wyższych prędkości, dłuższych działań kablowych lub wielu połączeń urządzeń, RS232 (a zatem DB9) może nie być wystarczające.W takich przypadkach rozważ nowsze technologie, takie jak USB, RS485 lub Ethernet, które oferują lepszą wydajność i większą elastyczność.

• Legacy vs. nowoczesne systemy

W przypadku starszych systemów trzymanie się RS232 i DB9 zapewnia kompatybilność bez dodatkowych adapterów lub konwerterów.W przypadku nowych projektów możesz jednak zapytać, czy RS232 jest nadal najlepszym wyborem.Nowsze systemy często pomijają DB9 całkowicie na rzecz bardziej nowoczesnych złączy i standardów komunikacji.

Zalety i ograniczenia DB9 i RS232

Zalety i ograniczenia DB9

Zalety	Ograniczenia
Prosty i niezawodny projekt	Stosunkowo duży rozmiar fizyczny
Powszechnie dostępne i łatwe do pozyskiwania	Może być podatne na zużycie lub uszkodzenie, jeśli nie jest odpowiednio chronione
Dziewięć pinów obsługuje pełny zakres komunikacji szeregowej (dane i kontrola)	Może się rozluźnić bez śrub blokujących
Łatwe w obsłudze konfiguracji i konserwacji	Ograniczona wydajność z powodu protokołu RS232 (prędkość i odległość ograniczenia)
Odpowiednie do wielu zastosowań przemysłowych i diagnostycznych
Akcesoria (np. Adaptery prawicowe, konwertery USB) poprawia wszechstronność
Solidny wybór w środowiskach surowych, w których prędkość nie jest szczytem priorytet

RS232 Zalety i ograniczenia

Zalety	Ograniczenia
Prosty i dobrze wspierany	Obsługuje tylko komunikację punkt-punkt (jeden nadawca, jeden odbiornik)
Działa z podstawowym sprzętem	Niskie prędkości transmisji danych
Wymaga mało oprogramowania	Ograniczona odległość bez wzmacniaczy sygnału
Szeroki zakres napięcia pomaga przeciwstawić się hałasowi (przydatne w przemysłowym środowiska)	Podatne na krople napięcia i niedopasowania elektryczne
Opłacalne i niezawodne dla prostych, niezawodnych zadań	Brak wbudowanej obsługi złożonej sieci lub korekty błędów
	Często wymaga dodatkowych komponentów, aby dopasować poziomy sygnału

Wiodący producenci DB9 i RS232

Tripp Lite jest głównym dostawcą kabli DB9, adapterów i złącza chronionego pod względem wzrostu.Ich produkty są zbudowane do wymagającego użytku, z funkcjami takimi jak chronowanie i kontakty ze złotymi.Inne zaufane marki to Molex, Amphenol, TE Connectivity i Hirose Electric.Firmy te oferują komponenty DB9 do korzystania z OEM, często z opcjami dostosowywania środowisk przemysłowych.

RS232 nie jest sprzedawany jako samodzielny produkt, jest to protokół wdrażany przy użyciu układów.Firmy takie jak Instrumenty Texas, urządzenia analogowe i maksyma zintegrowane sprawiają, że nadajniki potrzebne do konwersji poziomów napięcia i obsługi sygnalizacji.Seria MAX232 jest jedną z najpopularniejszych rodzin Chip do komunikacji RS232.FTDI produkuje również układy mostowe, które pozwalają porty USB działać z urządzeniami RS232.Inne firmy, takie jak Renesas i Mornsun, zapewniają transceiverom funkcje takie jak izolacja i trwałość klasy przemysłowej.Te układy są używane w routerach, narzędzi laboratoryjnych, sprzęcie medycznym i innym sprzęcie, które wymagają stabilnych linków seryjnych.

Wniosek

Złącza DB9 i protokół RS232 są nadal przydatne do prostej, niezawodnej komunikacji między urządzeniami.DB9 to wtyczka łącząca sprzęt, a RS232 to metoda, której używają do wysyłania danych.Działają dobrze razem w starszych komputerach, maszynach fabrycznych, narzędzi laboratoryjnych i innych systemach, w których nie są potrzebne szybkie lub złożone połączenia.Podczas gdy nowe technologie, takie jak USB i Ethernet, są szybsze i bardziej nowoczesne, DB9 i RS232 są nadal wybierane ze względu na ich prostotę, siłę i szerokie wsparcie.Wybór odpowiedniej opcji zależy od wielkości, środowiska, potrzebnego systemu i tego, czy używa starego czy nowego sprzętu.
