Zrozumienie prostowników pełnookresowych

Często masz do czynienia z urządzeniami zasilanymi prądem stałym, mimo że zasilanie z gniazdka jest prądem przemiennym.Prostownik pełnookresowy jest jednym z kluczowych obwodów, które to umożliwiają.Pobiera obie połowy sygnału prądu przemiennego i przekształca je tak, aby prąd płynął tylko w jednym kierunku.W ten sposób uzyskasz bardziej stabilne i użyteczne wyjście prądu stałego niż prostsze konstrukcje prostowników.Zrozumienie działania tego obwodu pomoże Ci zrozumieć zasilacze, ładowarki i wiele codziennych systemów elektronicznych, na których polegasz.

Katalog

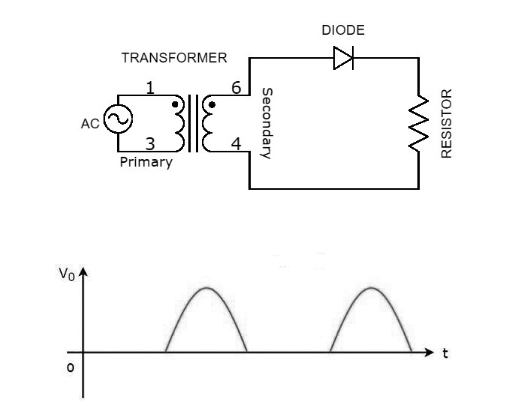

Rysunek 1. Podstawowy obwód prostownika i przebieg wyjściowy

Co to jest prostownik pełnookresowy

Prostownik pełnookresowy to obwód elektroniczny przeznaczony do przetwarzania prądu przemiennego (AC) na prąd stały (DC).Prąd przemienny zmienia kierunek okresowo, natomiast prąd stały płynie w jednym, stałym kierunku.Rektyfikacja to proces modyfikujący sygnał wejściowy przemienny w celu uzyskania jednokierunkowego sygnału wyjściowego odpowiedniego do zastosowań elektronicznych.

W prostowniku pełnookresowym przetwarzana jest zarówno dodatnia, jak i ujemna połowa przebiegu prądu przemiennego.Gdy napięcie wejściowe się zmienia, obwód przekierowuje każdy półcykl, tak aby napięcie wyjściowe na obciążeniu utrzymywało tę samą polaryzację.Chociaż sygnał wejściowy nadal się zmienia, wynikowy sygnał wyjściowy pozostaje jednokierunkowy, tworząc ciągły pulsujący sygnał prądu stałego.

Zasada prostowania pełnej fali

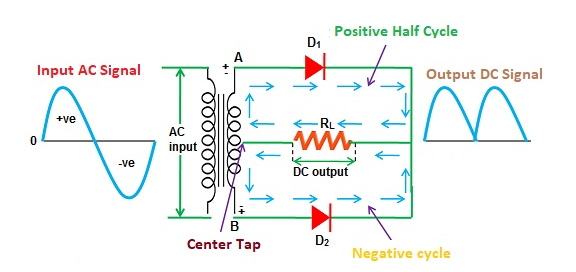

Rysunek 2. Zasada prostowania pełnej fali

Zasada prostowania pełnookresowego opiera się na konwersji obu połówek sygnału prądu przemiennego na jedno jednokierunkowe wyjście.W zasilaczu prądu przemiennego napięcie zmienia się powyżej i poniżej poziomu odniesienia, tworząc dodatnie i ujemne półcykle.Prostownik pełnookresowy działa w taki sposób, że żadna połowa tego sygnału wejściowego nie jest tracona.

Gdy napięcie wejściowe zmienia polaryzację, obwód kieruje prąd różnymi ścieżkami.Podczas dodatniego półcyklu prąd przepływa przez obciążenie w jednym kierunku.Kiedy wejście wchodzi w ujemną połowę cyklu, prąd jest przekierowywany, ale nadal przepływa przez obciążenie w tym samym kierunku co poprzednio.W rezultacie przebieg wyjściowy pozostaje po jednej stronie poziomu odniesienia, nawet jeśli sygnał wejściowy jest zmienny.

Podstawową koncepcją prostowania pełnookresowego jest to, że kierunek prądu przez obciążenie pozostaje stały, niezależnie od polaryzacji wejściowej.Przekierowując obie połowy przebiegu prądu przemiennego w jednym kierunku, prostownik wytwarza jednokierunkowy sygnał wyjściowy utworzony z całego cyklu wejściowego.

Rodzaje prostowników pełnookresowych

Prostowniki pełnookresowe są zbudowane przy użyciu dwóch wspólnych układów obwodów.Każdy z nich wykorzystuje tę samą zasadę prostowania, ale różni się budową, w zależności od konstrukcji transformatora i prostoty obwodu.

Prostownik pełnookresowy z gwintem centralnym

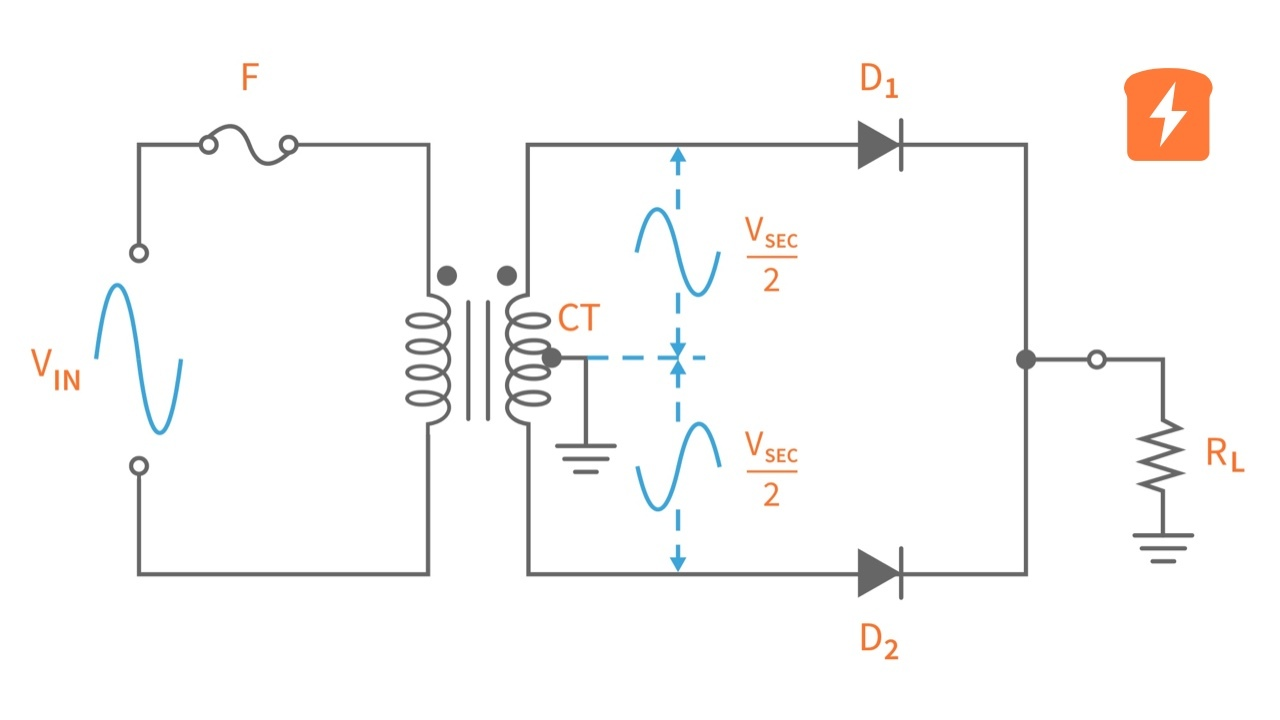

Rysunek 3. Obwód prostownika pełnookresowego z gwintem centralnym

Prostownik pełnookresowy z zaczepem centralnym wykorzystuje transformator, którego uzwojenie wtórne jest podzielone na dwie równe sekcje ze wspólnym punktem środkowym, który działa jako wspólne odniesienie.Każda połowa uzwojenia wtórnego jest podłączona do oddzielnej diody, natomiast obciążenie jest podłączone przez centralny odczep, dzięki czemu obwód może wykorzystywać obie połówki wejścia przemiennego.

Podczas pracy transformatora na obu połówkach uzwojenia wtórnego pojawia się napięcie przemienne.Podczas dodatniego półcyklu jedna strona uzwojenia staje się dodatnia w stosunku do środkowego zaczepu, przesuwając odpowiednią diodę do przodu i umożliwiając przepływ prądu przez obciążenie.Jednocześnie dioda podłączona do przeciwnej połowy pozostaje spolaryzowana odwrotnie i blokuje prąd.Kiedy napięcie wejściowe odwraca się podczas ujemnej połowy cyklu, role dwóch diod zamieniają się, a prąd przepływa przez obciążenie przez drugą połowę uzwojenia.

W obu przypadkach kierunek prądu płynącego przez obciążenie pozostaje taki sam, nawet jeśli zmienia się polaryzacja wejściowa.To naprzemienne przewodzenie dwóch diod zapewnia, że ​​obie połowy kształtu fali prądu przemiennego są przekształcane w jednokierunkowy sygnał wyjściowy, co pozwala na prostowanie pełnego fali.

Mostkowy prostownik pełnookresowy

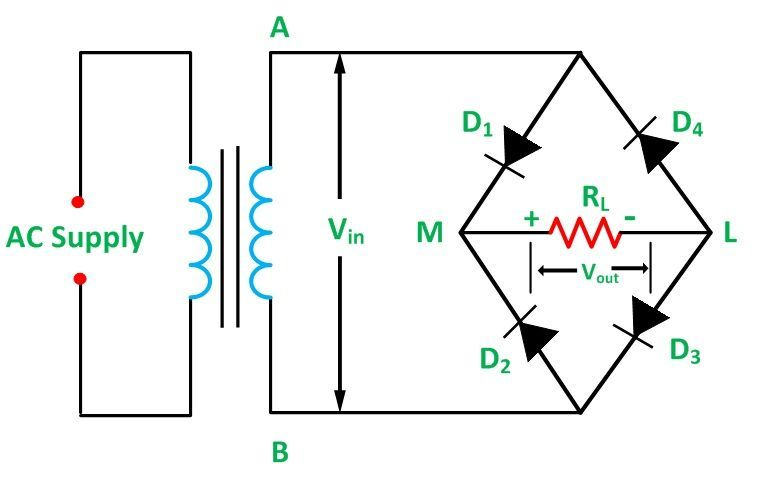

Rysunek 4. Obwód prostownika mostkowego pełnookresowego

W tym podrozdziale należy wyjaśnić konfigurację mostka prostowniczego poprzez połączenie struktury i działania.Powinien opisywać sposób ułożenia czterech diod w układzie mostkowym i wyjaśniać, dlaczego ta konfiguracja nie wymaga transformatora z odczepem środkowym.

Robocze wyjaśnienie powinno opisywać, jak dwie diody zachowują się podczas dodatniego półcyklu, a pozostałe dwie podczas ujemnego półcyklu.Powinno wyraźnie stwierdzać, że kierunek prądu płynącego przez obciążenie pozostaje stały pomimo wejścia przemiennego, wytwarzając wyprostowany sygnał pełnookresowy.

Przebieg wyjściowy prostownika pełnookresowego

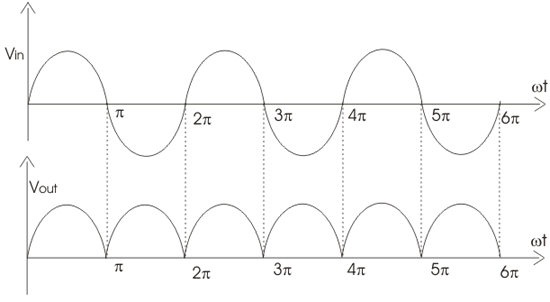

Rysunek 5. Przebieg wyjściowy prostownika pełnookresowego

Mostkowy prostownik pełnookresowy wykorzystuje cztery diody ułożone w konfiguracji mostkowej w celu konwersji prądu przemiennego na prąd stały.W tym układzie wejście prądu przemiennego jest przykładane do jednej pary przeciwległych punktów mostka, podczas gdy obciążenie jest podłączone do drugiej pary.Ze względu na tę strukturę obwód nie wymaga transformatora z odczepem środkowym, co upraszcza ogólną konstrukcję.

W miarę zmiany napięcia wejściowego diody przewodzą parami.Podczas dodatniego półcyklu dwie diody stają się spolaryzowane w kierunku przewodzenia i umożliwiają przepływ prądu przez obciążenie w jednym kierunku.Kiedy napięcie wejściowe ulegnie odwróceniu podczas ujemnej połowy cyklu, przewodzenie przesuwa się do pozostałych dwóch diod, ale kierunek prądu płynącego przez obciążenie pozostaje taki sam.To zmienne przewodzenie zapewnia, że ​​obie połowy przebiegu prądu przemiennego są przekształcane w jednokierunkowy sygnał wyjściowy.

Kluczowe cechy prostowników pełnookresowych

Prostowniki pełnookresowe zaprojektowano tak, aby efektywnie wykorzystywać cały wejściowy prąd przemienny poprzez konwersję dodatniego i ujemnego półcyklu na jeden kierunek prądu.Zamiast pozwalać, aby część przebiegu wejściowego pozostawała niewykorzystana, obwód przetwarza cały sygnał, co prowadzi do lepszej ogólnej wydajności niż prostsze metody prostowania.

Kluczową cechą prostowników pełnookresowych jest ich zwiększona wydajność.Ponieważ obie połowy sygnału prądu przemiennego wpływają na moc wyjściową, marnuje się mniej energii wejściowej, a do obciążenia dostarczana jest większa moc użyteczna.Dzięki temu doskonale nadają się do zastosowań, w których wymagana jest niezawodna konwersja mocy.

Prostowniki pełnookresowe zapewniają również płynniejszy sygnał wyjściowy prądu stałego.Ponieważ sygnał wyjściowy składa się z obu połówek przebiegu prądu przemiennego, przerwy między impulsami napięcia są mniejsze, co skutkuje mniejszą zmiennością napięcia wyjściowego.Ten gładszy sygnał wyjściowy jest łatwiejszy do przygotowania do stosowania w obwodach elektronicznych.

Zalety i wady prostowników pełnookresowych

Zalety	Ograniczenia
Wykorzystuje obie połowy przebiegu prądu przemiennego	Wymaga więcej komponentów niż prostownik półfalowy
Wyższa skuteczność prostowania	Większa złożoność obwodu
Wyższe średnie napięcie wyjściowe DC	Zwiększony koszt ze względu na dodatkowe diody
Niższe tętnienie na wyjściu	Spadki napięcia na diodach zmniejszają napięcie wyjściowe
Lepsze wykorzystanie mocy transformatora	Większe odprowadzanie ciepła z wielu diod
Lepsze dostarczanie mocy do obciążenia	Typ mostka wymaga czterech diod
Płynniejsza moc wyjściowa prądu stałego dla zasilaczy	Typ z gwintem centralnym wymaga specjalnego transformatora
Nadaje się do zastosowań o średniej i dużej mocy	Nieco większy rozmiar obwodu w porównaniu do prostszych prostowników

Prostownik pełnookresowy a prostownik półfalowy

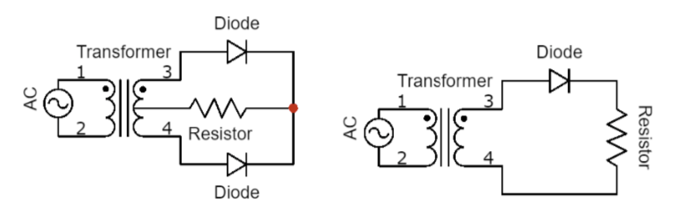

Rysunek 6. Prostownik pełnookresowy a prostownik półokresowy

Prostowniki pełnookresowe i półfalowe różnią się sposobem wykorzystania przemiennego sygnału wejściowego.Prostownik półfalowy umożliwia przepływ prądu przez obciążenie tylko przez połowę każdego cyklu prądu przemiennego, podczas gdy druga połowa jest blokowana.Prostownik pełnookresowy przetwarza obie połowy kształtu fali wejściowej, umożliwiając dopływ prądu do obciążenia podczas każdego cyklu.

Różnica ta bezpośrednio wpływa na jakość i wydajność wydruku.Ponieważ prostownik półfalowy wykorzystuje tylko część sygnału wejściowego, wytwarza niższą średnią moc wyjściową i bardziej nierówny przebieg prądu stałego.Prostownik pełnookresowy wykorzystuje cały kształt fali, co skutkuje wyższą wydajnością i bardziej spójną mocą wyjściową prądu stałego przy mniejszych różnicach pomiędzy impulsami.

Obie konstrukcje różnią się także budową obwodów.Prostownik półfalowy wykorzystuje mniej komponentów i ma prostszy układ, ale ta prostota ogranicza jego wydajność.Prostownik pełnookresowy wymaga dodatkowych komponentów lub innego układu, co zwiększa złożoność, ale zapewnia znacznie lepszą jakość wyjściową.Z tego powodu prostowniki półokresowe są używane głównie w zastosowaniach małej mocy lub podstawowych, podczas gdy prostowniki pełnookresowe są powszechnie stosowane tam, gdzie wymagana jest stabilna i wydajna moc wyjściowa prądu stałego.

Zastosowania prostowników pełnookresowych

Rysunek 7. Zastosowanie prostownika pełnookresowego w zasilaczach

Prostowniki pełnookresowe są stosowane w układach elektronicznych wymagających niezawodnego źródła prądu stałego.W zasilaczach przekształcają napięcie prądu przemiennego z transformatora na prąd stały, który może wspierać normalną pracę obwodów elektronicznych, dlatego pojawiają się w wielu zasilaczach domowych i przemysłowych.

Są one również powszechnie stosowane w obwodach ładowania akumulatorów, gdzie sygnał wejściowy prądu przemiennego musi zostać przekształcony w prąd stały, zanim będzie mógł zostać dostarczony do akumulatora.Wyprostowane wyjście zapewnia stałą formę prądu odpowiednią dla ładowarek używanych z elektroniką użytkową i sprzętem zasilania awaryjnego.

Prostowniki pełnookresowe można również znaleźć w adapterach prądu przemiennego na prąd stały i wbudowanych systemach elektronicznych.W tych zastosowaniach dostarczają wymagane wejście prądu stałego dla obwodów wewnętrznych, takich jak sterowniki, czujniki i elementy interfejsu.Ich spójne i niezawodne działanie sprawia, że ​​nadają się do szerokiej gamy współczesnych urządzeń elektronicznych.

Wniosek

Prostownik pełnookresowy odgrywa kluczową rolę w przetwarzaniu prądu przemiennego na użyteczny prąd stały.Widziałeś, jak przetwarza obie połowy przebiegu prądu przemiennego, co prowadzi do lepszej wydajności i płynniejszego sygnału wyjściowego.Różne typy obwodów osiągają to za pomocą różnych struktur, ale podstawowy cel pozostaje ten sam.W porównaniu do prostszych prostowników, konstrukcja pełnookresowa zapewnia bardziej stałą wydajność.Dlatego tak często pojawia się w zasilaczach i układach elektronicznych, z których korzystasz na co dzień.Zrozumienie jego działania daje wyraźniejszy obraz tego, w jaki sposób prąd przemienny staje się użytecznym prądem stałym.
