Standardy napięcia znacząco wpływają na projekt i wydajność systemów elektronicznych, ułatwiając kompatybilność i zwiększając niezawodność między różnymi urządzeniami.Standardy te obejmują różnorodną gamę specyfikacji, które zaspokajają różne potrzeby techniczne, w tym TTL (logika tranzystor-transistor), CMO (komplementarne CMO-tlenku tlenku metalowego), LVTTL (niskie napięcie TTL) i LVCMO (niskie napięcie CMO).Każdy standard jest dostosowany do określonych zastosowań, odzwierciedlając bieżącą ewolucję technologii i rosnące zapotrzebowanie na wydajność.
TTL, jedna z pionierskich rodzin logicznych, działa na nominalnym napięciu 5 V, stanowiąc solidną podstawę obwodów cyfrowych.Gdy krajobraz elektroniki przesunął się w kierunku miniaturyzacji i efektywności energetycznej, pojawiła się technologia CMOS, działając przy niższych napięciach, oferując zwiększone możliwości integracji.Postęp do LVTTL i LVCMOS nie tylko zmniejszył zużycie energii, ale także zaspokoi rosnące preferencje dla urządzeń operowanych baterii i przenośnych.To przejście podkreśla znaczący ruch w kierunku ochrony energii w projektowaniu elektronicznym, dostosowując się do aspiracji zrównoważonego rozwoju i innowacji.
Oprócz konwencjonalnych standardów, standardy szybkiego napięcia, takie jak LVD (sygnalizacja różnicowa niskiego napięcia), GTL (logika nadawania transceiverów Gunning) i CML (logika trybu obecnego) stają się coraz bardziej istotne w aplikacjach o wysokiej wydajności.Standardy te ułatwiają szybką transmisję danych przy minimalizowaniu zakłóceń elektromagnetycznych, która jest aktywna we współczesnych systemach komunikacyjnych.Na przykład wdrożenie sygnalizacji różnicowej okazało się cenną strategią zwiększania integralności sygnału, szczególnie w środowiskach charakteryzujących się znacznym szumem.Postęp ten podkreśla nieustanne dążenie do doskonałości w komunikacji elektronicznej, napędzany pragnieniem szybkości i jasności.
Logika tranzystorowa-transystorowa (TTL) działa przy standardowym napięciu 5 V, wykazując wysokie wyjściowe (VOH) 2,4 V, niskie wyjściowe (obj.) 0,5 V, wysokie (VIH) 2V i niskie wejściowe (niski poziom wejściowy (niski poziom wejściowy (Vil) 0,8 V.Ten znaczny zakres napięcia, od 2,4 V do 5 V, skutkuje ograniczonymi marginesami hałasu, co może prowadzić do zwiększonego zużycia energii i zmniejszonych prędkości operacyjnych.Takie wyzwania spowodowały rozwój niskiego napięcia TTL (LVTTL), który skutecznie rozwiązuje wiele z tych problemów.

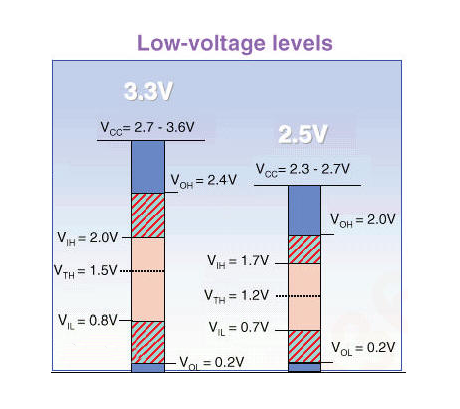

LVTTL jest zaprojektowany do działania przy niższych poziomach napięcia, w szczególności 3,3 V, 2,5 V, a nawet niższych zmian.Na przykład LVTTL 3,3 V działa z VCC 3,3 V, utrzymując VOH 2,4 V, VOL 0,4 V, VIH 2V i VIL 0,8 V.Natomiast LVTTL 2,5 V ma VCC 2,5 V, z VOH przy 2,0 V, vol przy 0,2 V, VIH przy 1,7 V i Vil przy 0,7 V.Te postępy w standardach napięcia nie tylko zwiększają wydajność, ale także przyczyniają się do ogólnej wydajności systemów elektronicznych.
Przejście na niższe poziomy napięcia w LVTTL ma szczególne znaczenie w zastosowaniach o dużej prędkości, w których wymagane jest zużycie energii i zarządzanie termicznie.Zmniejszone poziomy napięcia pomagają w minimalizacji wytwarzania ciepła, co może niekorzystnie wpływać na niezawodność obwodu i długowieczność.W związku z tym przyjęcie LVTTL staje się coraz bardziej rozpowszechnione we współczesnych projektach cyfrowych, w których wydajność energetyczna i wydajność są wysoce cenione.
Poziomy TTL (logika tranzystor-transistor) często doświadczają niezwykłego przekroczenia, zachowania, które może ujawnić niezawodność obwodów cyfrowych.Aby rozwiązać ten problem, korzystne jest włączenie rezystora 22 omów lub 33 omów na wyjściu.Strategia ta nie tylko łagodzi przekroczenie, ale także sprzyja bardziej stabilnemu przejściu sygnału, które odgrywa dynamiczną rolę w aplikacjach szybkich.
Podczas badania zachowania pinów wejściowych TTL stosuje się do uznania, że domyślnie są one wysoki stan, gdy pozostawiają się unoszące.To zachowanie może przypadkowo wywołać obwód.Aby temu zapobiec, zaleca się zastosowanie odpornego rezystora o wartości mniejszej niż 1k.Ten rezystor zapewnia, że kołek wejściowy jest konsekwentnie przyciągany do niskiego poziomu, minimalizując w ten sposób nieregularne zachowanie i wzmacniając niezawodność systemu.
Ponadto zrozumienie ograniczeń wyników TTL dotyczących CMO (uzupełniającego się tlenku-tlenku metal-semiconductor) jest dynamiczne.Wyjścia TTL nie są w stanie bezpośrednio napędzać wejść CMOS z powodu rozbieżności w poziomach napięcia i pojemności prądowych.Ta niezgodność może prowadzić do nieoptymalnej wydajności lub potencjalnego uszkodzenia komponentów.Dlatego zastosowanie poziomu zmiany biegów lub bufora może skutecznie wypełnić tę lukę, zapewniając kompatybilność między dwiema technologiami.
Uzupełniająca się technologia półprzewodnika tlenku metalu (CMOS), która płynnie integruje zarówno tranzystory PMO, jak i NMOS, stała się kamieniem węgielnym w świecie współczesnej elektroniki.Działając głównie przy standardowym napięciu 5 V, urządzenia CMOS przedstawiają określone progi napięcia, które definiują ich krajobraz operacyjny.Wyjściowe wysokie napięcie (VOH) zwykle rejestruje się przy 4,45 V lub wyższej, podczas gdy wyjściowe niskie napięcie (obj.) Zostało zaprojektowane tak, aby pozostały poniżej 0,5 V.Progi napięcia wejściowego są równie precyzyjne, z ustawieniem wysokiego napięcia wejściowego (VIH) na co najmniej 3,5 V, a wejściowe niskie napięcie (VIL) nieprzekraczające 1,5 V.
Postęp technologii CMOS zapoczątkował erę CMOS o niskim napięciu (LVCMO), która stała się coraz bardziej istotna w dzisiejszych aplikacjach o niskiej mocy.Na przykład 3,3 V LVCMO działa przy napięciu zasilania (VCC) 3,3 V, z następującymi progami:
• VOH co najmniej 3,2 V
• Vol ograniczony maksymalnie 0,1 V
• VIH ustawiony na nie mniej niż 2,0 V
• Vil nie przekracza 0,7 V
Ta kompatybilność sprzyja bezproblemowej interfejsie z systemami LVTTL 3,3 V (systemy niskiego napięcia tranzystorowego-transistorowego), co jest przydatne w środowiskach mieszanego napięcia, w których urządzenia o różnych poziomach napięcia muszą się skutecznie komunikować.Ponadto wariant LVCMOS 2,5 V, działający przy VCC 2,5 V, dodatkowo przykładuje tendencję do niższych napięć roboczych.Jego specyfikacje są następujące:
• VOH co najmniej 2 V
• Vol ograniczony do 0,1 V
• VIH wymagało wynosu co najmniej 1,7 V
• Vil nie powinien przekraczać 0,7 V
Te specyfikacje podkreślają rosnące nacisk na efektywność energetyczną i zarządzanie termicznie w projektowaniu elektronicznym, podkreślając znaczenie minimalizacji zużycia energii.Analiza tych poziomów napięcia jest dla Ciebie aktywna.Na przykład, podczas tworzenia obwodu, który łączy się zarówno z 3,3 V urządzeniami LVCMO i 5 V CMOS, należy zwrócić uwagę na progi napięcia.To staranne rozważenie jest nie tylko wymogiem technicznym;Służy do zapobiegania problemom integralności sygnału, ostatecznie zapewniając funkcjonalność i zwiększając długowieczność i niezawodność całego systemu.
