Przełączniki elektromagnesu: ostateczny przewodnik po typach, funkcjach, okablowaniu i aplikacjach

Przełączniki elektromagnesu są kluczowymi narzędziami, które wykorzystują magnetyzm do kontrolowania energii elektrycznej.Mają cewkę, poruszającą część i punkty kontaktowe, które działają razem, aby szybko i wyłączyć energię elektryczną.Od samochodów po maszyny i urządzenia domowe - przełączniki elektromagnesu pomagają bezpiecznie i skutecznie zarządzać energią elektryczną.Ten przewodnik bada szczegółowe role i różne rodzaje przełączników elektromagnesu, pokazując, dlaczego są one ważne w dzisiejszej technologii.

Katalog

Co to jest przełącznik elektromagnesu?

A Przełącznik elektromagnesu jest ważnym urządzeniem, które pomaga kontrolować przepływ energii elektrycznej w obwodzie za pomocą siły magnetycznej.Jest powszechnie spotykany w samochodach, maszynach i systemach elektrycznych, w których włączanie i wyłączanie mocy musi nastąpić automatycznie.Przełącznik działa przy użyciu elektromagnetyzmu, co oznacza, że ​​gdy elektryczność przepływa przez cewkę drutu, tworzy pole magnetyczne.Ta siła magnetyczna porusza małą mechaniczną część wewnątrz przełącznika, która łączy lub odłącza styki elektryczne.Po podłączeniu kontaktów elektryczność może przepływać, a po odłączeniu przepływ zatrzymuje się.Główne części przełącznika elektromagnesu obejmują cewkę, styki elektryczne i mały ruchomy kawałek zwany siłownikiem.Gdy moc jest dostarczana do cewki, siłownik porusza się, zmieniając stan obwodu.Kiedy moc zostanie wyłączona, siłownik wraca do swojej pierwotnej pozycji, przywracając obwód do poprzedniego stanu.

Przełączniki elektromagnesu są używane w wielu różnych obszarach, ponieważ zapewniają szybki i niezawodny sposób kontrolowania energii elektrycznej.Na przykład w samochodach pomagają uruchomić silnik, umożliwiając przepływ zasilania do silnika rozrusznika.W fabrykach i maszynach przemysłowych pomagają włączać i wyłączać silniki i inne urządzenia elektryczne.Przełączniki te działają bardzo szybko i mogą obsługiwać wysoki poziom energii elektrycznej bez łatwego uszkodzenia.Wiele elektromagnetów jest zaprojektowanych tak, aby trwało długi czas, nawet w trudnych warunkach, takich jak ekstremalne ciepło lub zimno.Znajdują się również w urządzeniach domowych, systemach bezpieczeństwa i dużych systemach zasilania używanych w budynkach.Ponieważ są tak przydatne i niezawodne, elektrozawno przełączniki odgrywają kluczową rolę w wielu nowoczesnych układach elektrycznych i mechanicznych.

Charakterystyka przełącznika elektromagnesu

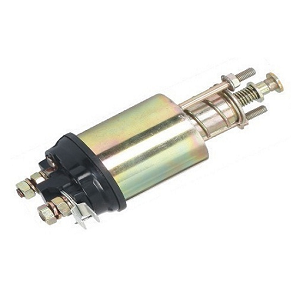

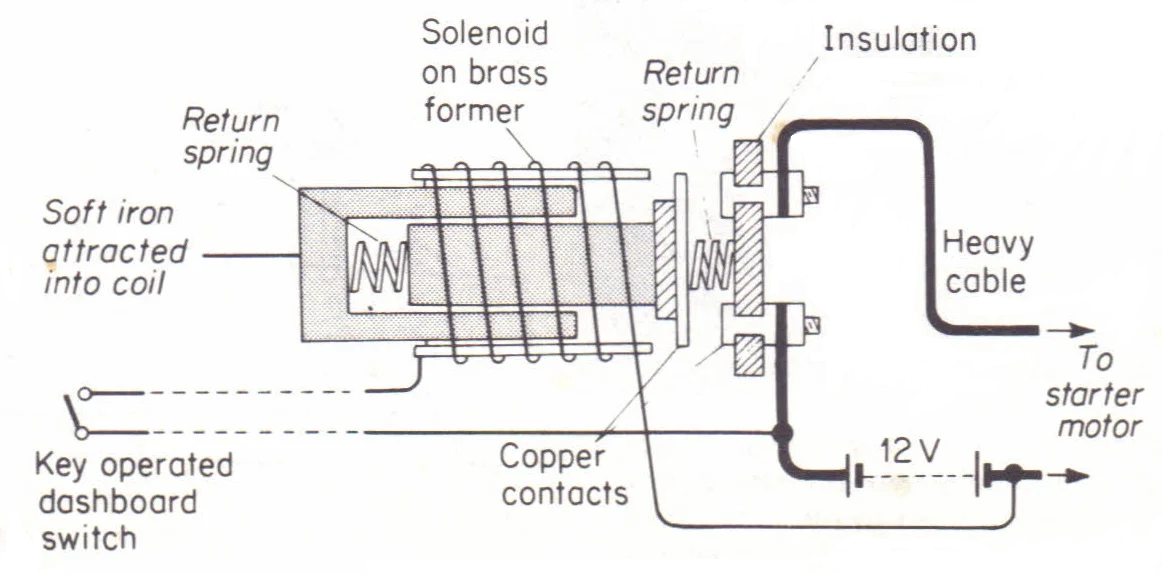

Rysunek 2. Przełącznik elektromagnesu

Przełączniki elektromagnesu są szeroko stosowane w różnych układach elektrycznych i mechanicznych ze względu na ich wydajność, trwałość i niezawodność.Przełączniki te działają poprzez uruchamianie elektromagnetyczne, umożliwiając precyzyjne i spójne wydajność w wielu zastosowaniach, w tym polach motoryzacyjnych, przemysłowych i medycznych.Ich konstrukcja pozwala im funkcjonować przy minimalnym zużyciu, co czyni je preferowanym wyborem dla sytuacji wymagających częstego i szybkiego przełączania.Poniżej znajdują się kilka kluczowych cech, które sprawiają, że przełączniki elektromagnesu są ważnym elementem nowoczesnej technologii.

Szybka odpowiedź

Jedną z najbardziej godnych uwagi charakterystyk przełącznika elektromagnesu jest jego wyjątkowo szybki czas reakcji.W przeciwieństwie do tradycyjnych przełączników mechanicznych, które mogą potrwać dłużej z powodu ruchomych części i tarcia, przełączniki elektromagnesu działają w ciągu milisekund, co czyni je idealnymi do zastosowań, w których potrzebne jest szybkie uruchamianie.Ta szybka reakcja jest najlepsza w automatycznych systemach, mechanizmach odcinania awaryjnego i szybkich procesach produkcyjnych, w których nawet niewielkie opóźnienie może wpłynąć na wydajność lub bezpieczeństwo.Projekt elektromechaniczny przełącznika elektromagnesu pozwala mu wygenerować potężny i natychmiastowy ruch, gdy tylko nałożenie prądu elektrycznego, zapewniając niemal instantane przełączanie bez opóźnienia.

Szybkość przełączników elektromagnesu zwiększa precyzję w aplikacjach wrażliwych na rozrządek, takich jak robotyka, systemy motoryzacyjne i automatyzacja przemysłowa.W środowiskach, w których dokładność czasu jest priorytetem, przełączniki te pomagają utrzymać bezproblemowe operacje, zmniejszając ryzyko błędów i nieefektywności.Ich zdolność do zapewnienia niemal natychmiastowego zaangażowania i wyłączenia zapewnia, że ​​mogą skutecznie wspierać złożone systemy kontrolne wymagające podejmowania decyzji w ułamku sekundy.To szybkie uruchamianie, w połączeniu z ich niezawodnością, sprawia, że ​​elektrozawór jest nieocenionym komponentem w wielu branżach o wysokiej wydajności.

Długie życie operacyjne

Przełączniki elektromagnesu są zaprojektowane pod kątem trwałości, co czyni je preferowanym wyborem dla aplikacji wymagających częstego przełączania przez dłuższy czas.Przełączniki te zostały zaprojektowane do obsługi milionów cykli uruchamiania bez zużycia, znacznie zmniejszając potrzebę częstego wymiany.W przeciwieństwie do konwencjonalnych przełączników mechanicznych, które mogą szybko ulegać degradacji z powodu tarcia i naprężenia mechanicznego, przełączniki elektromagnesu działają z minimalnym kontaktem fizycznym między ruchomymi częściami, co przyczynia się do ich długiej żywotności.Ich konstrukcja często obejmuje wysokiej jakości materiały, takie jak metale odporne na korozję i solidne komponenty izolacyjne, zapewniając, że mogą wytrzymać trudne warunki środowiskowe przy jednoczesnym zachowaniu optymalnej wydajności.

Ponadto długowieczność elektromagnesu obniża koszty konserwacji, ponieważ z czasem potrzebne jest mniej zamienników i napraw.Branże, które polegają na ciągłej i niezawodnej pracy, takich jak produkcja motoryzacyjna, lotnicza i ciężkie maszyny, korzystają z rozszerzonego okresu obsługi tych przełączników.Ich zdolność do konsekwentnego funkcjonowania przez lata bez pogorszenia czyni je opłacalnym rozwiązaniem zarówno dla zastosowań o wysokim, jak i niskim napięciu.Rozszerzona żywotność operacyjna zwiększa również ogólną niezawodność systemu, zmniejszając przestoje i poprawę wydajności w warunkach przemysłowych i komercyjnych.

Wysoka niezawodność

Niezawodność jest atrybutem przełączników elektromagnesu, co czyni je zaufanym komponentem w aplikacjach, w których potrzebna jest spójna wydajność.Przełączniki te zostały zaprojektowane tak, aby znosić długoterminowe użytkowanie, nawet w warunkach wysokiej stresu, bez częstego awarii.Jednym z powodów ich wysokiej niezawodności jest ich działanie w stanie stałym, która minimalizuje zużycie mechaniczne i zmniejsza prawdopodobieństwo awarii.W przeciwieństwie do konwencjonalnych przekaźników lub przełączników mechanicznych, które mogą z czasem degradować z powodu powtarzanego kontaktu fizycznego i tarcia, przełączniki elektromagnesu utrzymują swoją funkcjonalność przy minimalnym pogorszeniu.To sprawia, że ​​nadają się do wymagających środowisk, takich jak motoryzacyjne systemy zapłonu, automatyzacja przemysłowa i kontrola energii awaryjnej.

Przełączniki elektromagnesu mogą skutecznie funkcjonować w ekstremalnych warunkach, w tym wysokich temperaturach, środowiskach podatnych na wilgoć i ustawieniach wibracji ciężkiej.Ich zdolność do niezawodnego działania w takich okolicznościach czyni je preferowanym wyborem dla zastosowań wojskowych, lotniczych i morskich, w których awaria nie jest opcją.Wiele przełączników elektromagnesu jest również zaprojektowanych z mechanizmami bezpiecznymi niezawodnymi, zapewniając, że powrócą do bezpiecznego stanu w przypadku utraty mocy lub awarii systemu.Ta niezawodność pomaga zapobiegać kosztownym przestojom, poprawia wydajność operacyjną i zapewnia pewność, że przełącznik będzie działał zgodnie z przeznaczeniem w razie potrzeby.

Kompaktowy i przenośny

Kompaktowy rozmiar przełączników elektromagnesu sprawia, że ​​są one niezwykle wszechstronne, umożliwiając bezproblemową integrację z szeroką gamą aplikacji, w których przestrzeń jest ograniczona.Ich niewielka forma umożliwia łatwą instalację w gęsto upakowanych panelach sterowania, obwodach elektronicznych i systemach mobilnych, dzięki czemu są idealne zarówno dla urządzeń stacjonarnych, jak i przenośnych.W przeciwieństwie do objętościowych mechanizmów przełączania, przełączniki elektromagnesu oferują wysoką wydajność bez zajmowania nadmiernej przestrzeni, czyniąc je cennymi w nowoczesnych projektach elektronicznych i przemysłowych, które priorytetowo traktują wydajność i miniaturyzację.Ich lekka konstrukcja sprawia, że ​​nadają się do urządzeń zasilanych bateryjnie i urządzeń ręcznych.

Oprócz ich oszczędzania przestrzeni przenośność przełączników elektromagnesu zwiększa ich użyteczność w różnych branżach, w tym w motoryzacyjnym, sprzęcie medycznym i elektronice.Ich zdolność do niezawodnego funkcjonowania w kompaktowych obudowach bez uszczerbku dla wydajności sprawia, że ​​są preferowanym wyborem dla aplikacji wymagających mobilności.Niezależnie od tego, czy jest używany w przenośnych urządzeniach diagnostycznych, kompaktowych systemach automatyzacji lub ograniczonych kosmicznych jednostkach sterujących, przełączniki elektromagnesu zapewniają niezbędną funkcjonalność bez dodawania niepotrzebnej objętości.Ta kombinacja zwartości i wydajności zapewnia, że ​​pozostają doskonałym elementem postępowania technologii i innowacji w wielu dziedzinach.

Lokalizacja przełącznika elektromagnesu

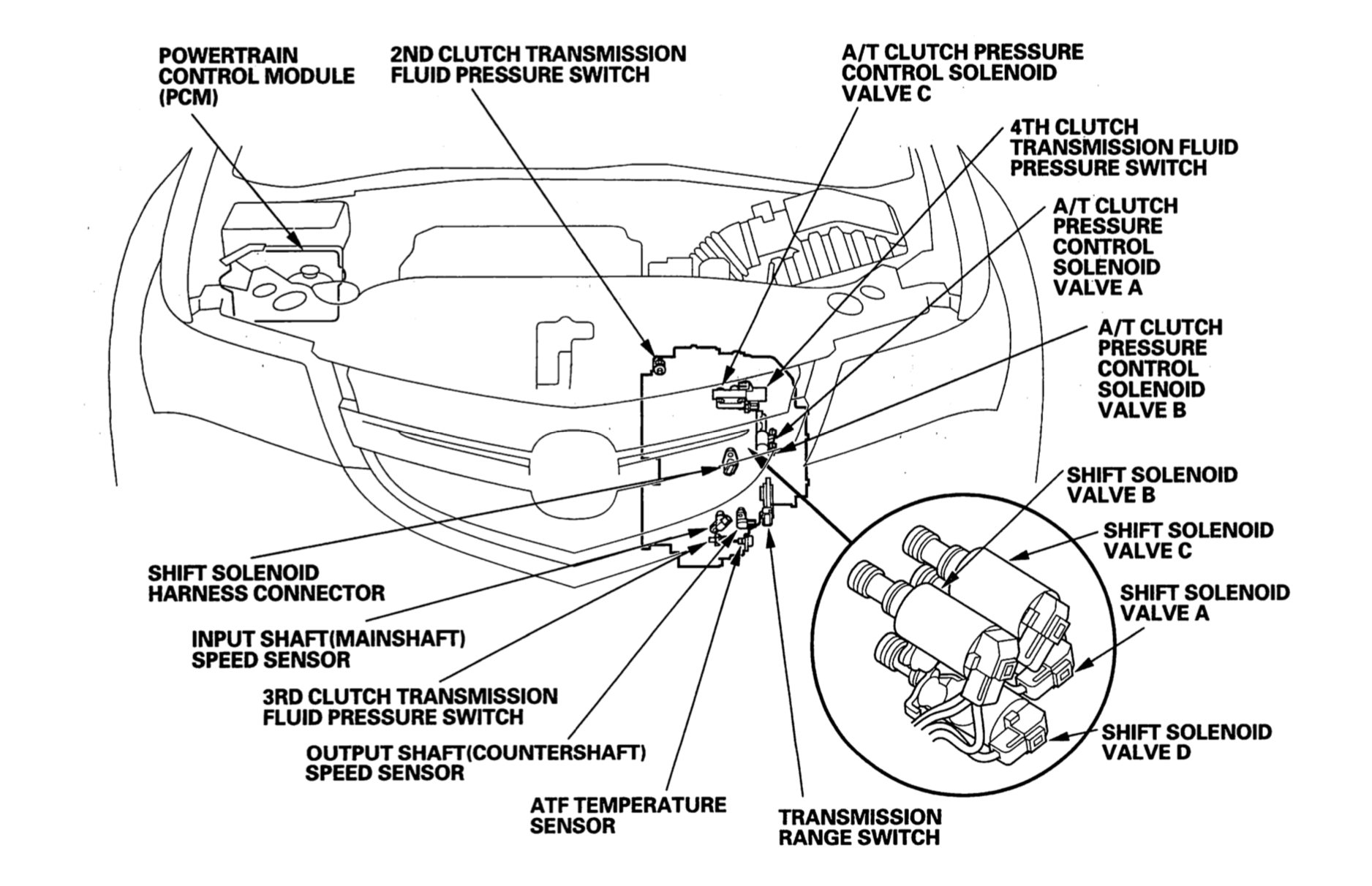

Rysunek 3. Schemat systemu automatycznego transmisji

Położenie elektromagnesu różni się w zależności od jego zamierzonego zastosowania, zapewniając maksymalną wydajność i minimalizując potrzebę nadmiernego okablowania.

Aplikacje motoryzacyjne

Przełączniki elektromagnesu są bardzo powszechne w samochodach i innych pojazdach.Pomagają różnym systemom poprawnie działać poprzez kontrolowanie ruchów elektrycznych i mechanicznych.Ich umieszczenie zależy od tego, do czego są używane.

• System transmisji: W samochodach przełączniki elektromagnesu są umieszczane wewnątrz układu transmisyjnego w celu kontrolowania ciśnienia hydraulicznego.Pomaga to płynnie zmieniać koło samochodu.Ponieważ system transmisji jest złożony, umieszczenie elektromagnesu wewnątrz obudowy zapewnia, że ​​zmiany biegów nastąpiły szybko i wydajnie.To pozycjonowanie pomaga również zmniejszyć zużycie części transmisyjnych samochodu, co czyni je dłużej.

• System startowy: W systemie początkowym silnika przełącznik elektromagnesu jest przymocowany do silnika rozrusznika.Wynika to z faktu, że zadaniem elektromagnesu jest podłączenie akumulatora do silnika rozrusznika, gdy sterownik obraca klawisz lub naciska przycisk Start.Będąc bezpośrednio przymocowanym do silnika, elektromagnes może szybko wysyłać zasilanie i uruchomić silnik bez opóźnień.To miejsce zapewnia, że ​​samochód zaczyna za każdym razem niezawodnie.

• System wtrysku paliwa: W nowoczesnych samochodach przełączniki elektromagnesu są umieszczane w pobliżu wtryskiwaczy paliwa.Ich zadaniem jest kontrolowanie, ile paliwa jest wysyłane do silnika we właściwym czasie.Ponieważ silniki potrzebują różnych ilości paliwa, w zależności od tego, jak szybko idzie samochód lub ile potrzeby jest potrzebna, przełączniki elektromagnesu muszą być umieszczone w pobliżu wtryskiwaczy paliwa w celu szybkiej regulacji.Pomaga to poprawić oszczędność paliwa, zmniejszyć zanieczyszczenie i sprawić, że silnik działał płynnie.

Zastosowania przemysłowe i elektryczne

Przełączniki elektromagnesu są również ważne w branżach, fabrykach i systemach elektrycznych.Pomagają maszynom i innym systemom działać prawidłowo, kontrolując przepływ cieczy, gazów lub ruchów mechanicznych.

• Systemy kontroli zaworów: W wielu branżach elektrozdenne przełączniki są umieszczane w pobliżu zaworów w celu kontrolowania przepływu cieczy lub gazów.Na przykład w oczyszczalniach wodnych pomagają kontrolować zaopatrzenie w wodę.W rafineriach oleju zarządzają przepływem oleju.Ich umieszczenie w pobliżu zaworów pomaga im pracować szybko i dokładnie, zapobiegając wyciekom lub przepełnieniu.

• Systemy automatyzacji: W fabrykach przełączniki elektromagnesu są często umieszczane w pobliżu maszyn, które wymagają automatycznej kontroli.Na przykład pomagają kontrolować ramiona robotyczne, przenośniki i inne ruchome części.Umieszczając blisko tych maszyn, przełączniki elektromagnesu mogą pomóc im szybko działać i zmniejszyć ryzyko błędów lub spowolnienia w procesie produkcyjnym.

• Urządzenia gospodarstwa domowego: wiele urządzeń domowych, takich jak pralki, zmywarki do naczyń i lodówki, używa przełączników elektromagnesu.W pralkach kontrolują zaopatrzenie w wodę, otwierając i zamykając zawory wody.W zmywarek pomagają uwolnić detergent we właściwym czasie.W lodówkach przełączniki elektromagnesu pomagają regulować układ chłodzenia.Ich umiejscowienie w tych urządzeniach zapewnia, że ​​pracują efektywnie i oszczędzają energię.

Urządzenia elektroniczne

Przełączniki elektromagnesu są również używane w wielu urządzeniach elektronicznych.Pomagają kontrolować małe ruchy mechaniczne, aby upewnić się, że urządzenie działa poprawnie.

• Drukarki: W drukarkach przełączniki elektromagnesu kontrolują ruch głowy drukowania i paszę papieru.Pomagają upewnić się, że głowica drukowana porusza się płynnie, a papier jest podawany do drukarki we właściwym czasie.Umieszczenie przełącznika elektromagnesu w pobliżu tych ruchomych części pomaga zapobiegać zacięciom papierowym i poprawia jakość druku.

• Zautomatyzowane zamki drzwi: wiele nowoczesnych zamków drzwi, takich jak te używane w hotelach, biurach i samochodach, używa przełączników elektromagnesu.Te elektromagnety są umieszczane w mechanizmie blokady i pomagają kontrolować blokowanie i odblokowanie.Gdy ktoś wejdzie do prawidłowego kodu lub używa karty klucza, przełącznik elektromagnesu przesuwa małą część wewnątrz zamka, aby otworzyć drzwi.Umieszczenie elektromagnesu wewnątrz zamka sprawia, że ​​jest chroniony i zapewnia, że ​​działa szybko i bezpiecznie.

Funkcje elektromagnesu

• • Kontroluje przepływ elektryczny: Przełącznik elektromagnesu reguluje przejście energii elektrycznej między źródłami mocy i urządzeń, zapewniając efektywną aktywację obwodów i ochronę systemu.Działa przy użyciu siły magnetycznej, która dostosowuje styki wewnętrzne, umożliwiając lub przerywając przepływ prądu.Ta kontrolowana operacja zapobiega przeciążeniom elektrycznym i optymalizuje zużycie energii, dzięki czemu przełączniki elektromagnesu są ważne w różnych zastosowaniach, od obwodów gospodarstwa domowego po maszyny przemysłowe.

• • Chroni komponenty elektryczne: Jedną z podstawowych funkcji elektromagnesu jest ochrona składników elektrycznych przed uszkodzeniem spowodowanym nadmiernym przepływem prądu.Gdy nastąpi przeciążenie, przełącznik szybko przerywa obwód, zapobiegając przegrzaniu i zmniejszaniu ryzyka pożaru.Ta szybka odpowiedź zwiększa niezawodność systemów elektrycznych, zapewniając, że sprzęt pozostaje funkcjonalny i minimalizując kosztowne naprawy lub przestoje.

• • Awaryjne odcięcie zasilania: Przełączniki elektromagnesu zapewniają szybki i skuteczny sposób odcięcia mocy, zapobiegając uszkodzeniu sprzętu i zmniejszając ryzyko obrażeń.Ta funkcja jest dobra w obiektach przemysłowych, warunkach opieki zdrowotnej i systemach dystrybucji energii, w których natychmiastowe odłączenie jest konieczne do poradzenia sobie z sytuacją sytuacji kryzysowych.Umożliwiając szybkie wyłączenie zasilania, przełączniki elektromagnesu odgrywają rolę w utrzymaniu bezpieczeństwa i zapobieganiu szerokim uszkodzeniu.

• • Automatyzacja i kontrola maszyny: Przełączniki elektromagnesu są integralną częścią nowoczesnej automatyzacji, płynnie pracując z czujnikami i kontrolerem w celu regulacji operacji maszyn.Pomagają synchronizować procesy w robotyce, liniach produkcyjnych i inteligentnej infrastrukturze, zapewniając sprawną i wydajną wydajność.Zmniejszając potrzebę ręcznej interwencji, przełączniki te zwiększają wydajność i niezawodność w zautomatyzowanych środowiskach, dzięki czemu są potrzebne w branżach opartych na precyzji i prędkości.

• • Aplikacje motoryzacyjne: W branży motoryzacyjnej przełączniki elektromagnesu świetnie nadają się do początkowego silników, ponieważ angażują silnik startowy, podłączając akumulator z systemem zapłonu.Oprócz zapłonu silnika przyczyniają się również do innych funkcji pojazdu, w tym kontroli skrzyni biegów, wtrysku paliwa i systemów pomocniczych.Ich zdolność do zarządzania przepływem elektrycznym zapewnia płynne i wydajne działanie pojazdu, zwiększając zarówno wydajność, jak i bezpieczeństwo.

• • Nowoczesne funkcje: Przełączniki elektromagnesu są wyposażone w zaawansowane funkcje, które sprawiają, że dostosowują się do różnych aplikacji.Można je zdalnie kontrolować, umożliwiając bezpieczne działanie w niebezpiecznych lub trudnych obszarach.Ich zdolność szybkiej odpowiedzi zapewnia szybką aktywację i dezaktywację, co jest ważne w sytuacjach wrażliwych na czas.Zaprojektowane pod kątem trwałości przełączniki elektromagnesu mogą wytrzymać częste stosowanie i trudne warunki, zapewniając długą żywotność.Występują w konfigurowalnych projektach, dzięki czemu są odpowiednie dla różnorodnych potrzeb przemysłowych, motoryzacyjnych i automatyzacji.

Rodzaje przełączników elektromagnesu

Przełączniki elektromagnesu występują w różnych typach, z których każda zaprojektowana jest do określonych zastosowań w oparciu o sposób, w jaki kontrolują przepływ płynów lub gazów.W tej sekcji zbadamy różne rodzaje przełączników elektromagnesu.

Zakład elektromagnesu obsługiwany przez pilot

Elektromagniczny zastawek obsługiwany przez pilotaż jest rodzajem elektromagnesu, który wykorzystuje mały zawór wtórny, znany jako zawór pilotowy, do kontrolowania otwierania i zamknięcia większego zaworu głównego.Ta konstrukcja pozwala zaworowi obsługiwać wyższe ciśnienia i większe prędkości przepływu przy minimalnej mocy elektrycznej.Gdy cewka elektromagnesu jest energetyzowana, aktywuje zawór pilotowy, który następnie kieruje płyn lub powietrze do przesuwania zaworu głównego.Zawory te są stosowane w systemach hydraulicznych i pneumatycznych, takich jak maszyny przemysłowe i zautomatyzowane procesy produkcyjne.Ich zdolność do efektywnego regulowania ciśnienia sprawia, że ​​są popularnym wyborem w zastosowaniach, w których ważne są oszczędności energii i niezawodność.

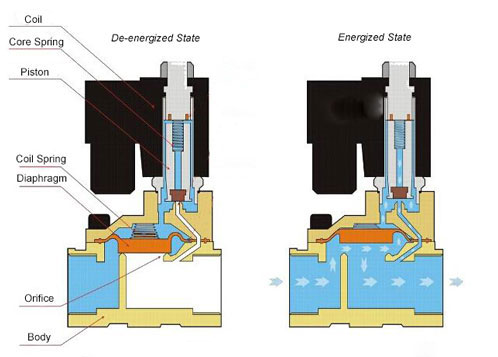

Rycina 4. Elektrozdenny zastawek pilotażowy

Jedną z głównych zalet obsługiwanych pilotażami zastawek elektromagnesu jest ich zdolność do działania przy niższym zużyciu energii przy jednoczesnym kontrolowaniu systemów wysokociśnieniowych.Ponieważ zawór pilotażowy wykonuje większość pracy, sama cewka elektromagnesu nie musi generować silnej siły magnetycznej, zmniejszając zużycie energii i gromadzenie się ciepła.Jednak zawory te wymagają minimalnej różnicy ciśnienia, aby funkcjonować poprawnie, co oznacza, że ​​mogą nie być odpowiednie dla systemów o wyjątkowo niskich lub wahających ciśnieniach.Pomimo tego ograniczenia są szeroko stosowane w oczyszczalniach wodnych, systemach nawadniania i automatyzacji przemysłowej ze względu na ich wydajność, trwałość i zdolność do radzenia sobie z dużymi objętościami płynu z precyzją.

Dwukierunkowe zawory elektromagnesu

Dwukierunkowy zawór elektromagnesu jest prostym typem elektromagnesu, który kontroluje przepływ cieczy lub gazu za pomocą dwóch portów: jeden do wejścia płynu, a drugi do wyjścia.Zawory te mogą być zwykle otwarte (NO) lub normalnie zamknięte (NC), co oznacza, że ​​albo pozwalają płynąć swobodnie przepływać, gdy nie są zasilane, albo pozostają zamknięte do momentu aktywowania.Gdy energia elektryczna jest dostarczana do cewki elektromagnesu, generuje pole magnetyczne, które porusza tłok lub przeponę wewnątrz zaworu, otwierając lub zamykając przejście.Zawory te są szeroko stosowane w różnych branżach, w tym w systemach zaopatrzenia w wodę, urządzeniach medycznych i kontroli paliwa w silnikach, gdzie z dużą dokładnością regulują przepływ płynów.

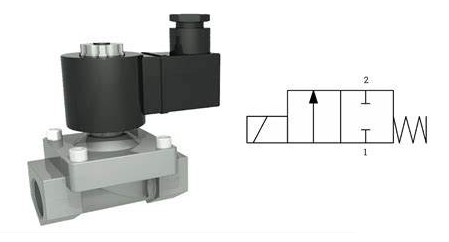

Ryc. 5. Dwukierunkowe zawory elektromagnesu

Jedną z zalet dwukierunkowego elektromagnesu jest ich wszechstronność i niezawodność w kontrolowaniu ruchu płynów i gazów.Ponieważ mają tylko dwa stany, otwarte lub zamknięte, są stosunkowo proste w utrzymaniu i obsługi.Często występują w zastosowaniach, takich jak automatyczne systemy nawadniające, pralki i jednostki chłodnicze, w których wymagana jest precyzyjna kontrola cieczy lub gazu.Jednak wybranie odpowiedniego rodzaju dwukierunkowego zaworu elektromagnesu zależy od takich czynników, jak ciśnienie robocze, temperatura i rodzaj kontrolowanego płynu.Ich prosta konstrukcja, szybki czas reakcji i zdolność do funkcjonowania w różnych warunkach sprawiają, że są cennym komponentem w wielu systemach przemysłowych i domowych.

AC laminowany elektromagnes

Laminowany elektromagnes jest rodzajem elektromagnesu zaprojektowanego specjalnie do zastosowań prądu naprzemiennego (AC).Zawiera laminowany rdzeń wykonany z cienkich arkuszy metali ułożonych razem, co pomaga zmniejszyć utratę energii elektrycznej z powodu prądów wirowych.Te elektromagnety są szeroko stosowane w zastosowaniach o dużej mocy, takich jak maszyny przemysłowe, przekaźniki elektryczne i systemy automatyzacji na dużą skalę.Po przyłożeniu napięcia prądu przemiennego do cewki elektrozawór generuje silne pole magnetyczne, które porusza tłok lub twornik, umożliwiając ruch mechaniczny lub aktywację przełącznika.Ponieważ moc prądu przemiennego zmienia się w cyklach, rdzenie laminowane pomagają utrzymać stałą operację, zmniejszając gromadzenie się ciepła i odpady energetyczne.

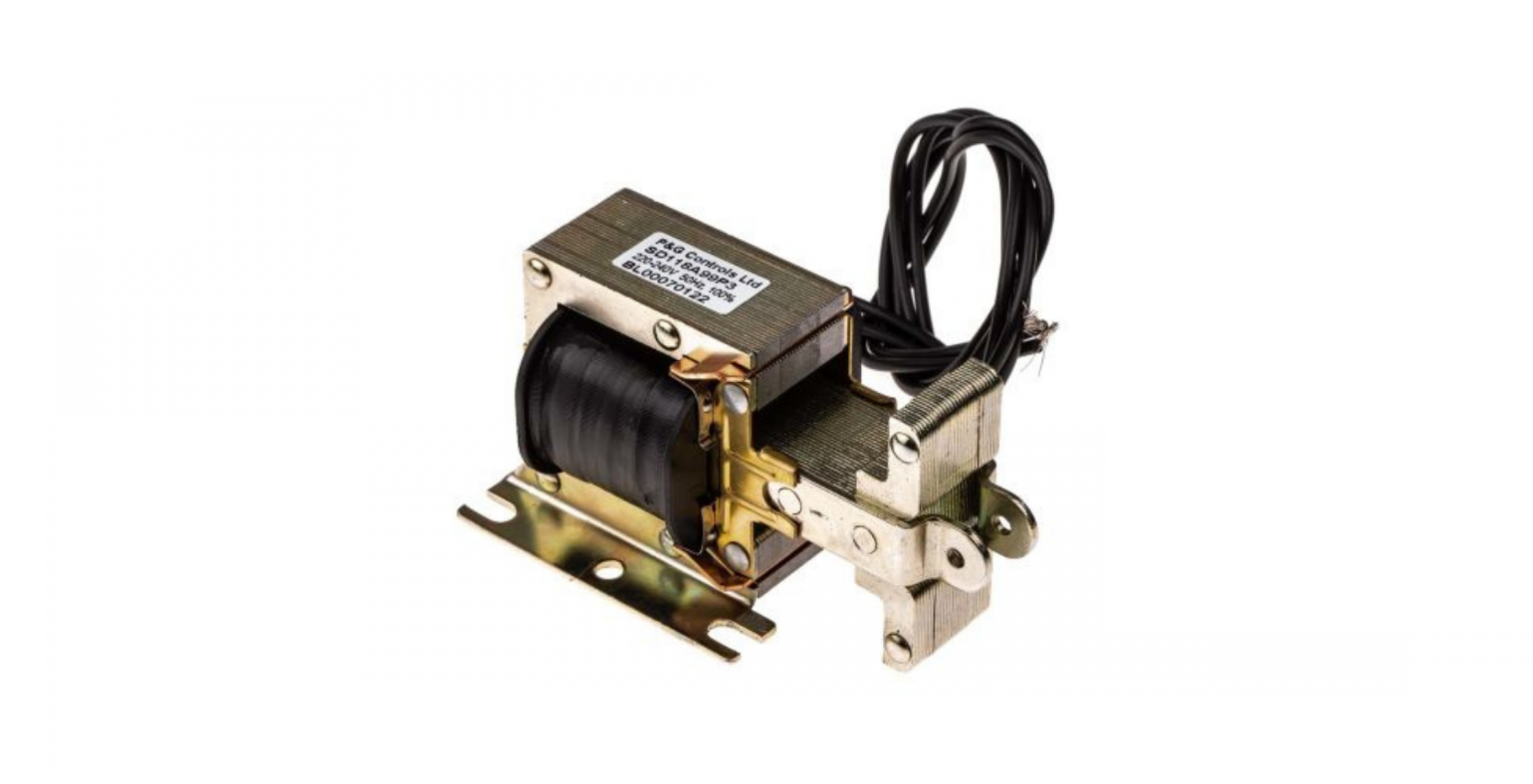

Ryc. 6. Elektromagnes laminowany AC

Jedną z największych zalet elektromagnesów laminowanych AC jest ich zdolność do obsługi wysokich obciążeń elektrycznych przy jednoczesnym zachowaniu wydajności.Ich konstrukcja minimalizuje utratę mocy, dzięki czemu są odpowiednie do operacji ciągłych lub o wysokiej częstotliwości.Te elektromagunki są powszechnie spotykane w zastosowaniach takich jak automaty, zamki elektromagnetyczne i systemy przenośników przemysłowych.Mogą jednak czasem wytwarzać hałas kolibra z powodu naprzemiennego cyklu prądu, który może wymagać dodatkowych pomiarów tłumienia w wrażliwych środowiskach.Mimo to ich trwałość, wydajność i zdolność do zarządzania wysokimi prądami sprawiają, że są preferowanym wyborem wymagających zastosowań elektrycznych i mechanicznych.

Liniowy elektromagnes

Liniowy elektromagnes jest rodzajem przełącznika elektromagnetycznego, który przekształca energię elektryczną w ruch prosty (liniowy).Składa się z cewki rannej wokół metalowego rdzenia i ruchomego tłoka.Gdy prąd elektryczny przechodzi przez cewkę, wytwarza pole magnetyczne, które ciągnie lub pcha tłok, tworząc ruch.Te elektromagnety są szeroko stosowane w aplikacjach wymagających precyzyjnego i kontrolowanego ruchu, takich jak roboty, zamki drzwi, urządzenia medyczne i systemy automatyzacji przemysłowej.Ich zdolność do wytwarzania bezpośredniego ruchu mechanicznego sprawia, że ​​są one przydatne w wielu układach elektromechanicznych.

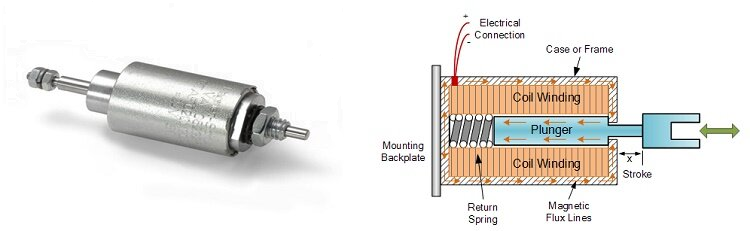

Ryc. 7. Liniowy elektromagnes

Jedną z zalet liniowych elektromagnesów jest ich zdolność do szybkiego i dokładnego działania z minimalnymi komponentami mechanicznymi.Są one często używane w aplikacjach, w których przestrzeń jest ograniczona, ponieważ zapewniają kompaktową i wydajną kontrolę ruchu.Można je zaprojektować do operacji pchania lub ciągnięcia, w zależności od kierunku, w którym tłok porusza się po aktywacji.Mają jednak pewne ograniczenia, takie jak ograniczona moc siły w porównaniu z siłownikami hydraulicznymi lub pneumatycznymi.Mimo to ich niezawodność, łatwość kontroli i szybki czas reakcji sprawiają, że są popularnym wyborem dla aplikacji wymagających szybkiego i precyzyjnego ruchu.

Trójstronna zawór elektromagnesu

Trójstronna zawór elektromagnesu jest wyspecjalizowanym typem elektromagnesu zaprojektowanego do kontrolowania przepływu płynów lub gazów między trzema różnymi portami.Zawory te mogą albo wymieszać dwa oddzielne płyny w jeden wylot, albo przekierować pojedynczy przepływ płynu na dwie różne ścieżki.Są one powszechnie stosowane w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja), sprzęt medyczny i automatyzacja przemysłowa, w których przepływ płynów musi być kierowany lub wydajnie łączyć.Po aktywacji elektromagnesu wewnętrzny mechanizm przesuwa się, aby umożliwić płyn przechodząc przez określone szlaki, zapewniając elastyczność w kontrolowaniu rozkładu cieczy lub gazu.

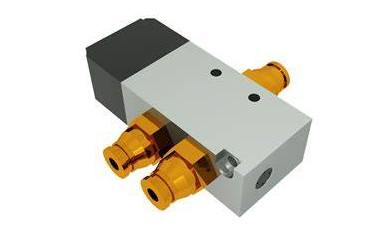

Ryc. 8. Trójstronna zawór elektromagnesu

Jedną z głównych zalet trójstronnych zastawek elektromagnesu jest ich zdolność do uproszczenia złożonych systemów zarządzania płynami.Zamiast używać wielu oddzielnych zaworów, pojedynczy trójstronny zawór może wykonywać tę samą funkcję o większej wydajności i mniejszej liczbie komponentów.Zawory te są dostępne w różnych konfiguracjach, w tym normalnie zamknięte, normalnie otwarte i uniwersalne, które określają, w jaki sposób zawór zachowuje się, gdy nie jest energetyzowany.Są one szeroko stosowane w zastosowaniach, takich jak sprężarki powietrza, systemy wtrysku paliwa i kontrola nawadniania.Ich zdolność do regulacji wielu szlaków płynów z precyzją czyni je cennym komponentem w wielu branżach.

Czterokierunkowy zawór elektromagnesu

Czterokierunkowy zawór elektromagnesu jest bardziej złożonym typem elektromagnesu stosowanego głównie w układach pneumatycznych i hydraulicznych.Zawiera cztery porty: dwa dla wejścia płynu i dwa dla wyjściowych.Zawory te są powszechnie stosowane w zastosowaniach, które wymagają kontroli podwójnie działających cylindrów lub silników dwukierunkowych.Po aktywacji elektromagnes kieruje płyn lub powietrze do różnych ścieżek, umożliwiając ruchy w ruchu do przodu i do tyłu.To czyni je ważnymi w branżach takich jak produkcja, budowa i automatyzacja, w których wymagana jest precyzyjna kontrola ruchu mechanicznego.

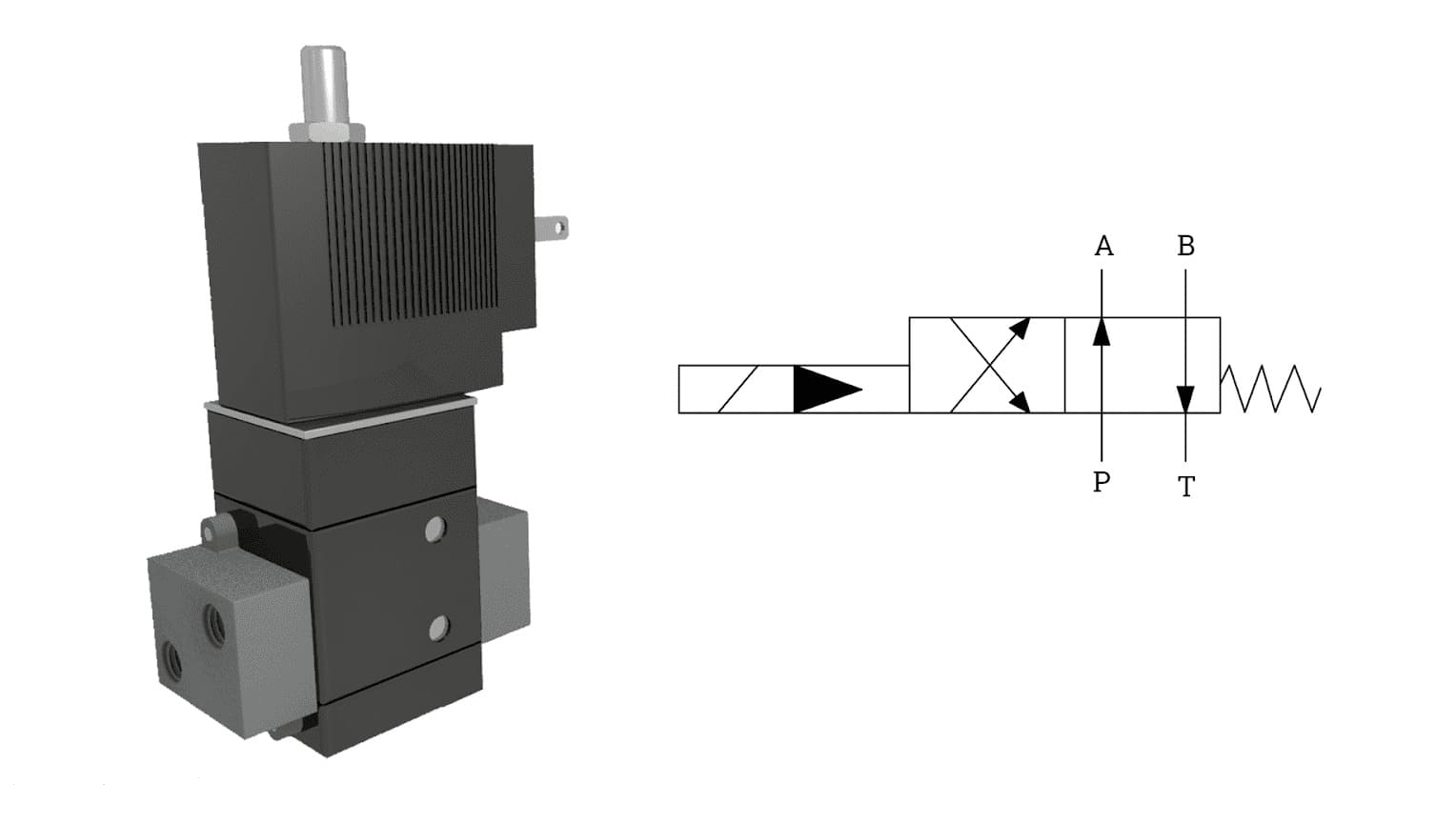

Rysunek 9. Czterokierunkowy zawór elektromagnesu

Jedną z największych zalet czterokierunkowego elektromagnesu jest ich zdolność do radzenia sobie złożonych zadań związanych z zarządzaniem ciśnieniem i przepływem.Często występują w systemach robotycznych, hamulcach powietrznych i prasach przemysłowych, w których potrzebny jest gładki i kontrolowany ruch.Zawory te można skonfigurować jako pojedynczy elektromagnes (powrót sprężyny) lub podwójny elektromagnes (zatrzask) w zależności od aplikacji.Chociaż są wysoce wydajne, wymagają starannej instalacji i konserwacji, aby zapobiec wyciekom lub awarii.Ich zdolność do kontrolowania przepływu wielokierunkowego stanowi świetny element w nowoczesnych systemach kontroli płynów.

ZAKRESOWANIE ZAKRESOWANIA BEZPOŚREDNIKA

Zewnętrzny zawór elektromagnesu jest rodzajem elektromagnesu, który działa niezależnie od ciśnienia zewnętrznego, co oznacza, że ​​bezpośrednio kontroluje przepływ płynu lub gazu bez wymagania różnicy ciśnienia.W przeciwieństwie do zaworów obsługiwanych przez pilot, zawory te używają siły magnetycznej z cewki elektromagnesu do poruszania tłoka, otwierania lub zamykania zaworu.To pozwala im pracować w systemach niskiego ciśnienia lub próżni, dzięki czemu są odpowiednie do urządzeń medycznych, kontroli przepływu gazu i regulacji płynów na małą skalę.Ponieważ szybko reagują na sygnały elektryczne, są idealne do zastosowań, w których wymagana jest natychmiastowa kontrola włączania/wyłączania.

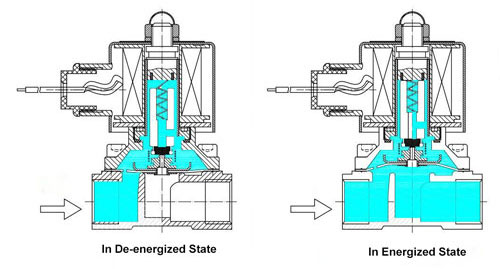

Ryc. 10. Elektromagnedowe zawór elektromagnesu

Jedną z zalet bezpośredniego działania elektromagnesu jest ich niezawodność w szerokim zakresie warunków pracy.Ponieważ nie opierają się na ciśnieniu zewnętrznym, mogą funkcjonować nawet w systemach ociśnienia, takich jak sprzęt laboratoryjny i systemy dostarczania paliwa.Ponieważ jednak polegają wyłącznie na sile elektromagnetycznej, mogą spożywać więcej mocy niż zawory pilotażowe, szczególnie w zastosowaniach o wysokim przepływie.Mimo to ich precyzja, reakcja i wszechstronność w branżach wymagających dokładnej kontroli płynów i gazu.

Rodzaje elektromagnetycznych elektromagnetów

Różne typy elektromagnetycznych elektromagnetów są zaprojektowane do wykonywania specjalistycznych funkcji w oparciu o ich strukturę i zasady operacyjne.Niektóre elektromagnety koncentrują się na bezpośrednim uruchomieniu mechanicznym, podczas gdy inne regulują przepływ płynów lub gazów.Poniższe sekcje bardziej szczegółowo badają te elektromagnety, przedstawiające ich zasady, zastosowania i zalety.

Elektromagnetyczny elektromagnetyczny

Elektromagnetyczny elektromagnes to urządzenie elektromechaniczne, które przekształca energię elektryczną w liniowy ruch mechaniczny.Składa się z cewki z przewodu rana metalowego rdzenia, który po zasilaniu prądem elektrycznym wytwarza pole magnetyczne, które porusza tłok lub twornik.Mechanizm ten jest szeroko stosowany w różnych aplikacjach, w tym zautomatyzowanych maszyn, zamkach drzwi i robotyki przemysłowej, w których wymagana jest precyzyjna kontrola ruchu.Wszechstronność elektromagnetycznych elektromagnetów pozwala im obsługiwać wiele funkcji, takich jak uruchamianie połączeń mechanicznych, angażowanie sprzęgła i hamulców elektromagnetycznych, a nawet kontrolowanie przepływu płynu przez zawory elektromagnesu.Ich zdolność do zapewnienia szybkich czasów reakcji i precyzyjnych ruchów sprawia, że ​​są one nieocenione w nowoczesnych systemach automatyzacji i elektromechanicznych.

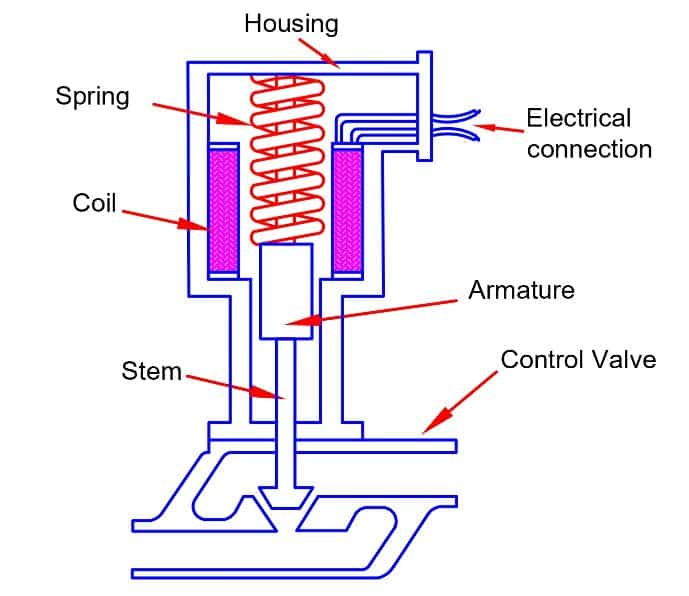

Rysunek 11. Elektromagnetyczny silnik elektromagnesu w układzie zaworu sterującym

Oprócz podstawowego uruchamiania elektromagnetyczne elektromagnety odgrywają rolę w kontroli obwodów elektrycznych, służąc jako przekaźniki lub przełączniki.W zakresie dystrybucji energii i systemów motoryzacyjnych umożliwiają kontrolowane zaangażowanie i odłączenie obwodów elektrycznych, zapobiegając przeciążeniu i zapewniającym bezpieczeństwo.Działają również w elektronice, gdzie pomagają automatyzować różne procesy, od kontrolowania mechanizmów drukarki po aktywację wtryskiwaczy paliwa w silnikach.W zależności od projektu i zamierzonej funkcji elektromagnetyczne elektromagnety można skonfigurować jako elektromagnety typu push, typu pull lub obrotowe, z których każda oferuje różne zalety mechaniczne.Ich wydajność, trwałość i zdolność adaptacji sprawiają, że są kluczowym elementem wielu nowoczesnych systemów technologicznych, zwiększając automatyzację, wydajność i niezawodność w wielu branżach.

Elektromagnetyczny przełącznik sprzęgła

Elektromagnetyczny przełącznik sprzęgła to wyspecjalizowany element elektromagnesu, który ułatwia wydajną transmisję mocy poprzez zaangażowanie lub odłączenie sprzęgła przez siłę elektromagnetyczną.Po nałożeniu prądu elektrycznego wytwarzane pole magnetyczne przyciąga płytkę sprzęgła, umożliwiając przenoszenie momentu obrotowego między komponentami jazdy i napędzanymi.Ten typ przełącznika jest przydatny w aplikacjach motoryzacyjnych, w których pomaga w płynnym przesuwaniu biegów poprzez kontrolowanie zaangażowania sprzęgła bez wymagania bezpośredniej siły mechanicznej.Jest również powszechnie stosowany w przemysłowych systemach przenośników, maszynach tekstylnych i sprzęcie rolniczym, zapewniając precyzyjną kontrolę nad ruchem i rozkładem momentu obrotowego.W porównaniu z tradycyjnymi sprzęgłami mechanicznymi, elektromagnetyczne przełączniki sprzęgła oferują szybszy czas reakcji i gładsze przejścia, zmniejszając zużycie mechaniczne i rozszerzając żywotność sprzętu.

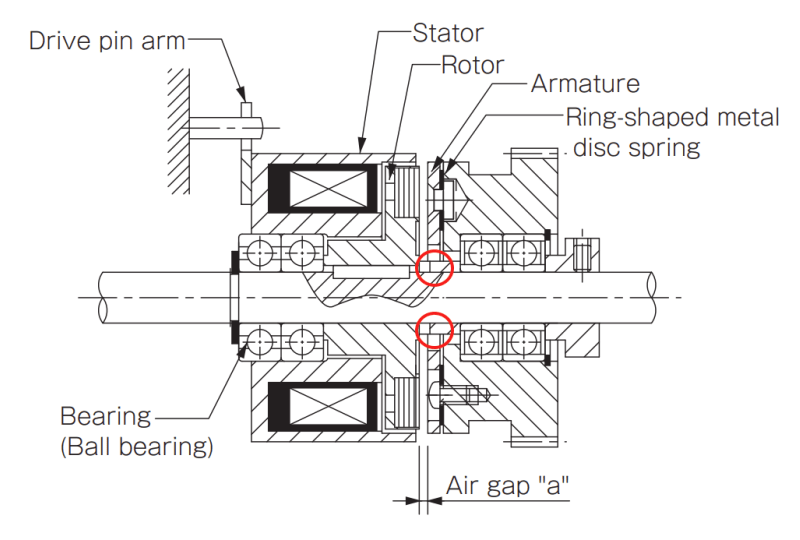

Rycina 12. Schemat przekroju mechanizmu sprzęgła elektromagnetycznego

Oprócz zwiększenia wydajności maszyny, elektromagnetyczne przełączniki sprzęgła przyczyniają się do ochrony energii i poprawy bezpieczeństwa operacyjnego.Natychmiastowe angażowanie i odłączanie transmisji mocy, przełączniki te zapobiegają niepotrzebnemu zużyciu energii w automatycznych i szybkich maszynach.W złożonych systemach, takich jak maszyny CNC i zautomatyzowane linie montażowe, przełączniki sprzęgła elektromagnetyczne działają w koordynacji z czujnikami i sterowcami w celu optymalizacji wydajności.Ich zdolność do obsługi operacji szybkich z minimalnym zużyciem sprawia, że ​​idealnie nadają się do aplikacji wymagających częstego zaangażowania i wyłączenia sprzęgła.Ponadto ich integracja z nowoczesnymi inteligentnymi systemami sterowania pozwala na zdalne i zautomatyzowane działanie, zwiększając zarówno wydajność, jak i bezpieczeństwo w środowiskach przemysłowych.

Elektromagnetyczny przełącznik hamulca

Elektromagnetyczny przełącznik hamulca jest składnikiem systemów sterowania ruchem, zapewniającym wydajne i precyzyjne hamowanie przez siłę elektromagnetyczną.Działa poprzez aktywację elektromagnetu, który generuje pole magnetyczne, które przyciąga lub odpiera komponent hamowania, skutecznie zatrzymując lub spowalniając ruchomą część.Ten rodzaj układu hamowania jest szeroko stosowany w windach, dźwigach i zautomatyzowanych maszynach przemysłowych do kontrolowanej mocy zatrzymywania i utrzymywania.W przeciwieństwie do tradycyjnych układów hamulcowych opartych na tarciach, hamulce elektromagnetyczne zmniejszają zużycie, eliminując bezpośredni kontakt mechaniczny, przedłużając żywotność elementów hamowania.Ich zdolność do zapewnienia natychmiastowego hamowania bez opóźnienia sprawia, że ​​są idealne do bezpieczeństwa i precyzji aplikacji.

Jedną z zalet elektromagnetycznego przełącznika hamulca jest możliwość dostosowania do różnych wymagań operacyjnych.Przełączniki te mogą być zaprojektowane do aplikacji bezpiecznych bezpiecznych, w których hamulec angażuje się automatycznie w przypadku awarii zasilania, zapewniając zwiększone bezpieczeństwo w systemach takich jak transport kolejowy i ramiona robotyczne.Hamulce elektromagnetyczne można zintegrować z elektronicznymi systemami sterowania, umożliwiając programowalne odległości zatrzymujące i zmienne siły hamowania w oparciu o warunki czasowe.To sprawia, że ​​są przydatne w automatyzacji i robotyce, do precyzyjnej kontroli ruchu.Niezależnie od tego, czy jest stosowany w transporcie, produkcji czy ciężkich maszyn, przełączniki hamulcowe elektromagnetyczne oferują niezawodny i wydajny sposób hamowania, zmniejszania kosztów konserwacji i poprawy wydajności systemu.

Przełącznik zastawki elektromagnesu

Elektromagnetyczny przełącznik zaworu to wyspecjalizowane urządzenie elektromagnetyczne, które reguluje przepływ płynu lub gazu w rurociągach przy użyciu prądu elektrycznego do kontrolowania ruchu mechanizmu zaworu.Po energii cewka elektromagnesu generuje pole magnetyczne, które porusza tłok lub przeponę, otwierając lub zamykając zawór, aby umożliwić lub zablokować przepływ płynu.Przełączniki te są szeroko stosowane w branżach takich jak obróbka wody, przetwarzanie chemiczne, systemy HVAC i sprzęt medyczny, w celu precyzyjnej kontroli przepływu cieczy i gazu.W przeciwieństwie do zaworów ręcznych, elektrozdenne przełączniki zaworów działają szybko i mogą być kontrolowane zdalnie, umożliwiając automatyzację w zastosowaniach takich jak systemy nawadniające, systemy tłumienia pożaru i systemy dostarczania paliwa.

Jednym z najbardziej zalet elektromagnesu zaworów jest ich zdolność do zapewnienia wysoce wydajnej i niezawodnej kontroli płynów przy minimalnym zużyciu mechanicznym.Ponieważ działają bez bezpośredniego ruchu mechanicznego oprócz tłoka, wymagają mniejszej konserwacji i oferują dłuższą żywotność operacyjną.Zawory elektromagnesu są dostępne w różnych typach, w tym zwykle otwarte, normalnie zamknięte i bistablne konfiguracje, umożliwiając je dostosowywanie do różnych aplikacji.Na przykład w urządzeniach medycznych zawory elektromagnesu regulują przepływ tlenu w wentylatorze, zapewniając bezpieczeństwo pacjentów.Podobnie w aplikacjach motoryzacyjnych kontrolują wtrysk paliwa w celu optymalizacji wydajności silnika.Ich szybki czas reakcji, niezawodność i integracja z cyfrowymi systemami sterowania sprawiają, że przełączniki zaworów elektrozawno są ważnym elementem nowoczesnych automatycznych systemów sterowania płynami.

Przełącznik zapłonu

Przełącznik zapłonu jest składnikiem silników spalinowych, odpowiedzialnych za inicjowanie sekwencji początkowej silnika poprzez dostarczanie energii elektrycznej do układu zapłonowego.Po obróceniu przełącznika aktywuje cewkę zapłonową, generując iskrę o wysokim napięciu wymaganą do rozpalenia mieszaniny paliw powietrza w cylindrach silnika.Ten przełącznik kontroluje również rozkład mocy do innych komponentów pojazdu, takich jak pompa paliwa, silnik startowy i elektroniczna jednostka sterująca (ECU).W aplikacjach motoryzacyjnych przełączniki zapłonu są zaprojektowane z wieloma pozycjami, w tym tryb akcesoriów, zapłon i uruchomienie, umożliwiając kontrolowany rozkład zasilania w zależności od wejścia sterownika.Ich integracja z funkcjami bezpieczeństwa, takimi jak kluczowe FOB, immobilizatory i systemy startowe przyciski, dodatkowo zwiększa bezpieczeństwo pojazdu i zapobiega nieautoryzowanemu użyciu.

Poza samochodami przełączniki zapłonowe są używane w różnych silnikach, w tym motocyklach, łodzie, trzęsieniach i generatorach przemysłowych.W nowoczesnych pojazdach przełączniki te przekształciły się w elektroniczne systemy zapłonu, które poprawiają wydajność, zmniejszają emisję i zwiększają ogólną wydajność.Niektóre zaawansowane przełączniki zapłonowe obejmują RFID lub technologię biometryczną, zapewniając, że tylko upoważnieni użytkownicy mogą uruchomić silnik.Ponadto przełączniki zapłonu są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, w tym fluktuacje temperatury i wibracje, zapewniając niezawodne działanie w dłuższych okresach.W miarę jak pojazdy i maszyny stają się bardziej zaawansowane, przełączniki zapłonu nadal ewoluują, integrując się z systemami cyfrowymi i inteligentnymi technologią, aby zwiększyć bezpieczeństwo i wygodę.

Zasada działania przełącznika elektromagnesu

A Przełącznik elektromagnesu działa za pomocą magnetyzm Aby kontrolować przepływ energii elektrycznej w obwodzie.Gdy energia elektryczna przepływa przez cewkę drutu wewnątrz przełącznika, tworzy pole magnetyczne.To pole magnetyczne przyciąga do niego mały metalowy kawałek, zwany tłokiem.Gdy tłok się porusza, popycha styki przełącznika razem, zamykając obwód i umożliwiając przejście elektryczności.Proces ten dzieje się szybko i płynnie, dzięki czemu przełącznik elektromagnesu jest niezawodny sposób włączania i wyłączania urządzeń elektrycznych.Wytrzymałość pola magnetycznego zależy od ilości energii elektrycznej przepływającej przez cewkę, a konstrukcja przełącznika zapewnia, że ​​działa ona wydajnie za każdym razem, gdy jest używany.

Kiedy moc jest wyłączona, pole magnetyczne znika, a tłok wraca do pierwotnej pozycji.Mała sprężyna wewnątrz przełącznika elektromagnesu pomaga odepchnąć tłok z powrotem, który otwiera również styki elektryczne i zatrzymuje przepływ energii elektrycznej.Ten prosty ruch pozwala przełącznikowi szybko włączać i wyłączać obwód bez ręcznego wysiłku.Ponieważ przełączniki elektromagnesu działają tak szybko, są one powszechnie używane w miejscach, w których potrzebne jest szybkie i powtarzane przełączanie, takie jak w silnikach samochodowych, maszynach przemysłowych i systemach elektrycznych.Części wewnątrz przełącznika elektromagnesu są wytwarzane przez długi czas, nawet po tysiącach zastosowań, zapewniając, że przełącznik nadal działa prawidłowo bez zbytniego zużycia.

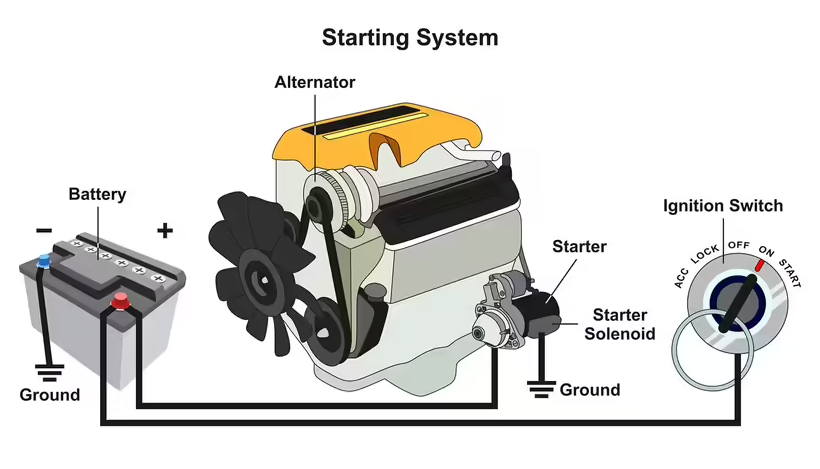

Rysunek 13. Elektryczne działanie elektromagnesu startowego w systemie początkowym motoryzacyjnym

Przełącznik elektromagnesu jest ważną częścią wielu układów elektrycznych, ponieważ pozwala małemu sygnałowi elektrycznemu kontrolować znacznie większy.To sprawia, że ​​jest to przydatne w maszynach i pojazdach, w których niewielki przełącznik musi aktywować mocny silnik lub inne duże urządzenia elektryczne.Możliwość szybkiego włączania i wyłączania obwodów bez iskry lub zużycia fizycznego sprawia, że ​​przełączniki elektromagnesu są bezpieczniejsze i bardziej wydajne niż tradycyjne przełączniki mechaniczne.Z czasem ulepszenia projektowania elektromagnesu sprawiły, że były bardziej trwałe, cichsze i lepsze w oszczędzaniu energii.Niezależnie od tego, czy w prostym dzwonku do drzwi, czy złożonej maszyny przemysłowej przełączniki elektromagnesu odgrywają rolę w produkowaniu systemów elektrycznych płynnych i automatycznych.

Jak prawidłowo podłączyć przełącznik elektromagnesu?

Przed rozpoczęciem procesu okablowania zbierz materiały, aby zapewnić płynną i bezpieczną instalację.Będziesz potrzebować Przełącznik elektromagnesu, który jest komponentem podłączonym do systemu, i Źródło zasilania, takie jak akumulator lub odpowiednie zasilanie elektryczne.A Przełącznik lub przekaźnik sterowania jest wymagany do aktywacji elektromagnesu.Dodatkowo mają przewody i złącza dla bezpiecznych połączeń elektrycznych, a także Strippers z drutu Aby usunąć izolację z przewodów.Aby chronić odsłonięte połączenia i zapobiegać zwarciom, użyj taśma elektryczna lub rurka kurcząca ciepła.Wreszcie multimetr jest opcjonalnie, ale zdecydowanie zalecany do sprawdzania napięcia i ciągłości przed sfinalizowaniem połączeń.

Krok 1: Zidentyfikuj terminale elektromagnesu

Przełączniki elektromagnesu zwykle mają wiele zacisków, które mogą się różnić w zależności od rodzaju elektromagnesu.Wspólne zaciski obejmują zaciski wejściowe zasilania (często oznaczone jako B+ i Ground), które łączą się ze źródłem zasilania;Terminal sterujący, który odbiera sygnał aktywacyjny z przełącznika lub przekaźnika;aw niektórych aplikacjach terminal obciążenia, który wysyła zasilanie do podłączonego komponentu (np. Silnik rozrusznika).Zawsze odnoszą się do schematu okablowania elektromagnesu lub instrukcji obsługi, aby potwierdzić lokalizacje terminalu.

Krok 2: Podłącz źródło zasilania

Przymocuj dodatni (+) przewód zasilania z akumulatora lub zasilacza do głównego zacisku zasilania na elektromagonie.Następnie podłącz negatywny (-) przewód zasilania do terminalu uziemiającego elektromagnesu lub bezpośrednio do podwozia systemu, jeśli dotyczy.Upewnij się, że źródło zasilania odpowiada wymaganiom napięcia elektromagnesu (np. 12 V, 24 V), aby uniknąć uszkodzeń.

Krok 3: Przełóż sygnał sterujący

Jeśli używasz prostego ręcznego przełącznika, podłącz jeden koniec przełącznika do zacisku sterowania elektromagnesu, a drugi koniec z dodatnim zasilaniem.Jeśli używasz przekaźnika, połącz zacisk sterowania elektromagnesu do wyjścia przekaźnika i podłącz wejście przekaźnika do przełącznika.W przypadku systemów wymagających dodatkowego połączenia uziemienia przymocuj drut uziemienia z obwodu sterowania elektromagnesu do podwozia lub akumulatora.

Krok 4: Zabezpiecz wszystkie połączenia

Upewnij się, że wszystkie przewody są ściśle podłączone przy użyciu odpowiednich złączy, takich jak zaciski zaciskowe, lutowanie lub zaciski śrubowe, w zależności od konstrukcji elektromagnesu.Zapobiegaj luźnym połączeniom, ponieważ mogą one prowadzić do spadków napięcia i awarii systemu.

Krok 5: Przetestuj układ elektromagnesu

Ponownie podłącz źródło zasilania i aktywuj przełącznik sterowania.Słuchaj dźwięku klikalnego, który wskazuje, że elektromagnes jest wciągający.Jeśli elektromagnes jest podłączony do silnika lub innego komponentu, sprawdź, czy działa poprawnie.Jeśli elektromagnes nie aktywuje zgodnie z oczekiwaniami, użyj multimetru, aby sprawdzić napięcie na różnych zaciskach.

Krok 6: izoluj i chroń przewody

Owinąć taśmę elektryczną lub użyj rurki kurczącej ciepła na odsłoniętych przewodach, aby zapobiec krótkim obwodom.Zabezpiecz przewody od ruchomych części lub źródeł ciepła, aby uniknąć uszkodzeń.W przypadku instalacji użyj krosna lub przewodów, aby uzyskać dodatkowe bezpieczeństwo.

Zalety przełączników elektromagnesu

Przełączniki elektromagnesu są szeroko stosowane w wielu branżach, ponieważ oferują szybką eksploatację, długotrwałą wydajność i możliwość wytrzymania trudnych warunków środowiskowych.

Szybka operacja i długie życie

Jedną z głównych zalet przełączników elektromagnesu jest ich zdolność do niemal natychmiast włączania i wyłączania.Ten szybki czas reakcji jest świetny w aplikacjach wymagających częstego przełączania, takich jak motoryzacyjne systemy zapłonu, maszyny przemysłowe i urządzenia gospodarstwa domowego.W przeciwieństwie do tradycyjnych przełączników mechanicznych, które mogą szybko się zużywać z powodu powtarzającego się zastosowania, elektromagnesy są zaprojektowane w celu zminimalizowania tarcia i zużycia mechanicznego.Pomaga to przedłużyć ich żywotność, co czyni je bardziej trwałą i opłacalną opcją zarówno dla aplikacji komercyjnych, jak i mieszkaniowych.Ponieważ przełączniki elektromagnesu mają mniej ruchomych części w porównaniu do konwencjonalnych przełączników, wymagają mniejszej konserwacji.Oznacza to, że możesz na nich polegać na długoterminowym użyciu, nie martwiąc się o częste naprawy lub wymiany.Ich wydajność zużycia energii sprawia, że ​​są one atrakcyjnym wyborem dla zastosowań, w których zmniejszenie zużycia mocy jest priorytetem.

Trwałość w trudnych warunkach

Wiele przełączników elektromagnesu jest zbudowanych w celu niezawodnego funkcjonowania nawet w ekstremalnych środowiskach.Często mają one cechy ochronne, takie jak odporne i wodoodporne obudowy, umożliwiając im działanie w ustawieniach zewnętrznych, miejscach pracy i obszarach o wysokim poziomie wilgoci lub brudu.Niektóre przełączniki elektromagnesu są również odporne na eksplozję, co oznacza, że ​​można je bezpiecznie stosować w niebezpiecznych lokalizacjach, takich jak rośliny chemiczne, miejsca wydobywcze i rafinerie ropy, w których ryzyko wybuchów jest wysokie.Ich zdolność do wytrzymywania wibracji, fluktuacji temperatury i ekspozycji na chemikalia sprawia, że ​​nadają się do ciężkich maszyn i systemów elektrycznych na zewnątrz.Ta trwałość zapewnia, że ​​przełączniki elektromagnesu nadal działają skutecznie nawet w trudnych warunkach, zmniejszając ryzyko awarii i awarii systemu.

Mały i lekki design

Kolejną zaletą przełączników elektromagnesu jest ich kompaktowa i lekka konstrukcja.Ich niewielki rozmiar pozwala na łatwe zintegrowanie z urządzeniami, w których przestrzeń jest ograniczona, takie jak motoryzacyjne systemy elektryczne, wyposażenie przenośne i kompaktowe maszyny.Ta funkcja jest ważna w nowoczesnej technologii, w której minimalizacja wielkości i wagi jest priorytetem dla lepszej wydajności i łatwości użytkowania.Ponieważ przełączniki elektromagnesu są lekkie, nie dodają niepotrzebnej wagi do systemów, w których są instalowane. Jest to korzystne w zastosowaniach takich jak lotnictwo, projekt motoryzacyjny i robotyka, gdzie zmniejszenie całkowitej masy może poprawić wydajność i efektywność energetyczną.Ich prosta konstrukcja sprawia, że ​​są łatwe w instalacji, skracając czas i wysiłek potrzebny do konfigurowania i konserwacji.

Ograniczenia przełączników elektromagnesu

Podczas gdy przełączniki elektromagnesu oferują wiele zalet, mają one również pewne ograniczenia, które należy wziąć pod uwagę przy wyborze ich dla określonych aplikacji.Ograniczenia te obejmują problemy związane z nagromadzeniem ciepła, ograniczone możliwości mechaniczne, wysokie zużycie energii, zakłócenia elektromagnetyczne i czułość środowiska.

Nagromadzenie ciepła

Jednym z głównych wyzwań związanych z przełącznikami elektromagnesu jest to, że generują ciepło podczas pracy przez długi czas.Ponieważ elektromagnety opierają się na funkcjonowaniu prądu elektrycznego, ciągła aktywacja może powodować nadmierne gromadzenie się ciepła.Ciepło to może zmniejszyć wydajność, potencjalnie skracając żywotność elektromagnesu lub wpływać na wydajność otaczających elementów.W zastosowaniach, w których elektromagnety muszą pozostać zaangażowane w dłuższe czas trwania, mogą być wymagane dodatkowe rozwiązania chłodzące, takie jak ciepła, systemy wentylacyjne lub przerywane cykle pracy, aby zapobiec przegrzaniu i utrzymaniu optymalnej wydajności.

Ograniczona siła i udar

Solenoidy są zaprojektowane do wytwarzania ruchu mechanicznego, ale ich zdolność do generowania siły i ruchu jest ograniczona.Ilość siły, jaką może wywierać elektromagnes, zależy od jego wielkości, siły cewki i zasilania, ale nawet przy zoptymalizowanych czynnikach elektromagnesy mogą nie być odpowiednie do zastosowań wymagających wysokiej mocy lub rozszerzonego ruchu (długość udaru mózgu).To sprawia, że ​​są mniej skuteczne w zadaniach obejmujących duże obciążenia, duże przemieszczenia mechaniczne lub ciągłe ruchy i ruchy.W takich przypadkach bardziej odpowiednie mogą być alternatywne siłowniki, takie jak układy hydrauliczne lub pneumatyczne.

Wysokie zużycie energii

W aplikacjach, w których przełącznik elektromagnesu musi pozostać zaangażowany przez długi czas, wymaga ciągłego zasilania.To stałe zapotrzebowanie na energię może prowadzić do wysokiego zużycia energii, dzięki czemu elektromagnety są mniej wydajne w systemach zasilanych baterią lub wrażliwym na energię.Aby złagodzić ten problem, możesz użyć elektromagnetów zatrzaskujących, które wymagają tylko mocy podczas aktywacji lub wdrożyć techniki oszczędzania energii, takie jak modulacja szerokości impulsowej (PWM), aby zmniejszyć losowanie mocy przy jednoczesnym utrzymaniu funkcjonalności.

Interferencja elektromagnetyczna (EMI)

Podczas pracy elektromagnety generują pola magnetyczne, które mogą zakłócać pobliskie urządzenia elektroniczne i obwody.Ta interferencja elektromagnetyczna (EMI) może powodować nieprawidłowe działanie w wrażliwych urządzeniach, szczególnie w środowiskach z delikatnymi czujnikami, systemami komunikacyjnymi lub precyzyjną elektroniką.Aby zminimalizować te efekty, przełączniki elektromagnesu powinny być prawidłowo umieszczone w systemie, a techniki ekranowania, takie jak metalowe obudowy lub rdzenie ferrytowe, mogą być stosowane do zawierania niepożądanych pól magnetycznych i zmniejszenia zakłóceń.

Wrażliwość na środowisko

Chociaż wiele elektromagnetów jest zbudowanych dla trwałości, ekstremalne warunki środowiskowe mogą nadal wpływać na ich wydajność i długowieczność.Ekspozycja na wysoką wilgotność, kurz, brud lub ekstremalne temperatury może w czasie powodować korozję, zmniejszoną wydajność lub awarię mechaniczną.W ustawieniach przemysłowych zastosowania zewnętrzne lub trudne środowiska, obudowy ochronne, powłoki odporne na warunki atmosferyczne lub specjalnie zaprojektowane elektromagunki o zwiększonej odporności na wilgoć i zanieczyszczenia mogą być konieczne, aby zapewnić niezawodne działanie.

Powszechne problemy z przełącznikiem elektromagnesu i rozwiązywanie problemów

Przełączniki elektromagnesu są ważnymi komponentami w wielu układach elektrycznych i mechanicznych, ale jak każde inne urządzenie, mogą z czasem doświadczać problemów operacyjnych.Zrozumienie tych typowych problemów i wiedza o ich rozwiązywaniu może pomóc przedłużyć żywotność przełącznika elektromagnesu i utrzymać wydajność systemu, w którym działa.

Powszechne problemy

Istnieje kilka typowych problemów, z którymi mogą napotkać przełączniki elektromagnesu, każda z różnymi przyczynami i wpływem na wydajność.Rozpoznanie tych problemów może pomóc w zdiagnozowaniu podstawowej przyczyny i znalezieniu odpowiedniego rozwiązania.

• Brak resetowania: przełącznik elektromagnesu może nie powrócić do pierwotnej pozycji po aktywacji.Problem ten może być spowodowany wypaleniem cewek, w którym nadmierny prąd elektryczny uszkadza uzwojenia cewki, zapobiegając właściwej funkcji.Inną możliwą przyczyną są spawane styki, które występują, gdy styki elektryczne wewnątrz elektromagnesu łączą się ze względu na nadmierne ciepło lub przedłużone użytkowanie.Menowe niedrożności, takie jak brud lub zanieczyszczenia wewnątrz przełącznika, mogą również powodować zacięcie elektromagnesu, zapobiegając resetowaniu.

• Słaba siła ssąca: Gdy elektrozawór nie wciąga się tak mocno, jak powinien, może to wynikać z zużytych styków elektrycznych, uszkodzonej cewki lub wad wewnętrznych.Z czasem styki elektryczne mogą się degradować z powodu powtarzającego się użytkowania, co prowadzi do słabej przewodności i zmniejszonej wydajności.Uszkodzona cewka może powodować niewystarczającą siłę elektromagnetyczną, uniemożliwiając prawidłowe zaangażowanie elektromagnesu.Komponenty wewnętrzne, takie jak sprężyny lub ramię, mogą zużywać lub stać się źle wyrównane, co dodatkowo zmniejszając zdolność elektromagnesu do skutecznego funkcjonowania.

• Odłączenie opóźnionego sprzętu: W aplikacjach takich jak motoryzacyjne systemy startowe, elektrozawór musi się szybko rozłączyć po aktywacji.Jeśli w tym procesie występuje opóźnienie, może to wynikać z zużytych sprężyn lub przedłużającego się użycia, które osłabiły wewnętrzne elementy.Z czasem mechaniczne części elektromagnesu mogą stracić swoją elastyczność, co prowadzi do powolnego wyłączenia.Ten problem może powodować dodatkowe obciążenie powiązanych komponentów, co prowadzi do przedwczesnego zużycia i potencjalnych awarii systemu.

• Problemy z aktywacją: Czasami przełącznik elektromagnesu może nie aktywować całkowicie.Może się to zdarzyć z powodu awarii elektrycznych, takich jak odłączone lub skorodowane przewody, niewystarczające zasilanie napięcia lub wadliwe obwody sterujące.Problemy mechaniczne, takie jak utknięte lub źle wyrównane wewnętrzne komponenty, mogą również zapobiegać odpowiedniemu zaangażowaniu.Jeśli elektromagnes nie odbiera prawidłowego sygnału elektrycznego lub nie może się swobodnie poruszać, nie będzie działać zgodnie z przeznaczeniem, co prowadzi do problemów z wydajnością w całym systemie.

• Zmokanie i hałas: Przełącznik elektromagnesu, który staje się nadmiernie gorący podczas pracy, może doświadczyć nieprawidłowego zasilania napięcia, gromadzenie się oporności wewnętrznej lub tarcie mechaniczne.Jeśli elektromagnes działa na napięciu wyższym niż jego pojemność znamionową, może się przegrzać, potencjalnie prowadząc do wypalenia cewki.Podobnie luźne lub zużyte komponenty wewnątrz elektromagnesu mogą generować nieprawidłowy szum, taki jak brzęczenie lub klikanie dźwięków, wskazując na niewłaściwą funkcję.Problemy te mogą zmniejszyć długość życia elektromagnesu i mogą wymagać natychmiastowej uwagi, aby zapobiec dalszemu uszkodzeniu.

• Wyciek płynów: W zaworach elektromagnetycznych, które kontrolują przepływ płynów, wyciek jest częstym problemem, który może być spowodowany zużyciem wewnętrznym, uszkodzonymi uszczelkami lub zanieczyszczeniem brudu i gruzu.Jeśli wewnętrzne komponenty uszczelniające z czasem ulegają degradacji, zawór może nie zamknąć się prawidłowo, co prowadzi do wycieków.Zanieczyszczenia, takie jak kurz lub małe cząstki, mogą również zakłócać zdolność zaworu do tworzenia ciasnego uszczelnienia, zmniejszając wydajność i potencjalnie powodując uszkodzenie innych połączonych komponentów.

Rozwiązywanie problemów i rozwiązania

Właściwe rozwiązywanie problemów z problemami przełącznika elektromagnesu obejmuje systematyczne podejście do kontroli, testowania i naprawy wadliwych elementów.Wczesne rozwiązanie tych problemów może pomóc w zapobieganiu szerszym uszkodzeniom i zapewnić, że przełącznik elektromagnesu nadal funkcjonuje skutecznie.

• Sprawdź i test: Pierwszym krokiem w rozwiązywaniu problemów z wadliwym przełącznikiem elektromagnesu jest dokładna kontrola jego elementów elektrycznych i mechanicznych.Konieczne jest sprawdzanie połączeń okablowania pod kątem luźnych, strzępionych lub skorodowanych przewodów, aby elektrozawór odbiera prawidłowe napięcie.Multimetr można zastosować do pomiaru oporu elektrycznego i potwierdzenia, czy cewka elektromagnesu działa poprawnie.W przypadku awarii elektrycznej naprawa lub wymiana uszkodzonych przewodów może rozwiązać problem.

• Konserwacja kontaktu: Ponieważ styki elektryczne wewnątrz przełącznika elektromagnesu odgrywają rolę w jego działaniu, regularna konserwacja jest ważna, aby zapobiec awarii.Jeśli kontakty stają się brudne, skorodowane lub zużyte, mogą prowadzić do słabej wydajności lub całkowitej awarii elektromagnesu.Czyszczenie kontaktów z odpowiednim środkiem do czyszczenia kontaktu elektrycznego może pomóc przywrócić odpowiednią przewodność.Jeśli kontakty zostaną poważnie uszkodzone lub zużyte, mogą być wymagane, aby zapewnić niezawodne działanie.

• Wymiana komponentów: w przypadkach, w których przełącznik elektromagnesu doznał wewnętrznych uszkodzeń, których nie można naprawić, zastąpienie wadliwego komponentu może być najlepszym rozwiązaniem.Jeśli cewka zostanie wypalona, ​​wewnętrzna sprężyna jest złamana lub korpus elektromagnesu jest pęknięty, próba naprawy tych części może nie być skuteczna.Instalowanie nowego przełącznika elektromagnesu, który pasuje do oryginalnych specyfikacji, zapewnia poprawnie funkcjonowanie systemu i pozwala uniknąć dalszych komplikacji.Regularna konserwacja zapobiegawcza i terminowe zamienniki mogą pomóc w utrzymaniu przełączników elektromagnesu w optymalnym stanie pracy przez dłuższy czas.

Zastosowania przełączników elektromagnesu

Przełączniki elektromagnesu są ważnymi częściami wielu maszyn i układów elektrycznych, ponieważ działają szybko, trwają długo i mogą poradzić sobie z trudnymi warunkami.Używają cewki elektromagnetycznej do utworzenia pola magnetycznego, które porusza mały metalowy kawałek w środku, który włącza lub wyłączają obwody elektryczne.Ta umiejętność czyni je przydatnymi w wielu obszarach, takich jak maszyny przemysłowe, urządzenia domowe i samochody.Przełączniki elektromagnesu pomagają bezpiecznie i wydajnie kontrolować prądy elektryczne, co czyni je kluczowym elementem w systemach, które wymagają szybkiego i niezawodnego przełączania.Są zaprojektowane do pracy z wysokimi poziomami mocy i trwają długo, dlatego są używane we współczesnej technologii, które wymagają precyzyjnej i niezawodnej kontroli elektrycznej.W miarę poprawy technologii przełączniki elektromagnesu nadal odgrywają większą rolę w zaawansowanych maszynach, co czyni je jeszcze bardziej przydatnymi w różnych branżach.

Kontrola silnika

Przełączniki elektromagnesu są bardzo ważne w kontroli silnika, ponieważ pomagają uruchamiać, zatrzymać i zmieniać kierunek silników w wielu maszynach, od sprzętu fabrycznego po urządzenia gospodarstwa domowego i samochody.Szybko łączą i odłączają obwody elektryczne, umożliwiając silniki płynne i wydajne.Przełączniki te są zbudowane do częstego przełączania silników, które często włączają i wyłączają.Mają także funkcje ochronne, takie jak rozpinające i wodoodporne wzory, aby zapobiec uszkodzeniom z powodu brudu, wilgoci i ekstremalnych temperatur.Ta ochrona pomaga przedłużyć żywotność zarówno przełącznika elektromagnesu, jak i silnika.Zapobiegając problemom elektrycznym, takim jak przegrzanie i zwarcia, przełączniki elektromagnesu zapewniają bezpieczeństwo i działanie systemów silnikowych przez długi czas.To sprawia, że ​​są one wykorzystywane w branżach, w których maszyny muszą działać niezawodnie bez częstej konserwacji.

Kontrola oświetlenia

Przełączniki elektromagnesu odgrywają ważną rolę w systemach oświetlenia, ułatwiając włączanie i wyłączanie świateł oraz reguluj poziomy jasności.Są one powszechnie stosowane w domach, biurach i dużych budynkach, aby poprawić efektywność energetyczną i uczynić oświetlenie bardziej wygodnym.W połączeniu z inteligentnymi technologią elektromagnesy pomagają zautomatyzować oświetlenie, umożliwiając włączenie lub wyłączenie świateł w oparciu o czujniki ruchu, timery lub zdalne sterowanie.Zmniejsza to odpady energetyczne i sprawia, że ​​systemy oświetleni są bardziej przyjazne.W miejscach takich jak biura i magazyny przełączniki elektromagnesu pomagają kontrolować duże grupy świateł, zapewniając, że działają tylko w razie potrzeby.Ponieważ przełączniki te są zaprojektowane tak, aby przetrwały wiele cykli przełączających, wymagają one niewielkiej konserwacji i przyczyniają się do oszczędzania energii elektrycznej na dłuższą metę.Ich zdolność do skutecznego zarządzania systemami oświetleniowymi sprawia, że ​​są one cennym narzędziem zarówno dla właścicieli domów, jak i firm szukających opłacalnych i energooszczędnych rozwiązań.

Kontrola klimatyzacji

Przełączniki elektromagnesu są również używane w systemach klimatyzacji (AC) do sterowania, gdy urządzenie się włącza lub wyłącza, oraz do regulacji ustawień temperatury.Współpracują z termostatami i systemami sterowania, aby upewnić się, że prawidłowo działają, pomagając utrzymać komfortową temperaturę wewnętrzną podczas oszczędzania energii.Przełączniki te umożliwiają szybkie reagowanie jednostek prądu przemiennego na zmiany, takie jak dostosowanie poziomów chłodzenia w oparciu o temperaturę pokojową.W dużych budynkach, fabrykach i przestrzeniach biurowych przełączniki elektromagnesu pomagają skutecznie zarządzać wieloma jednostkami prądu przemiennego, zapewniając odpowiednią ilość chłodzenia bez marnowania energii.Są one również zbudowane, aby wytrzymać trudne warunki, takie jak wilgotność i kurz, co czyni je niezawodnymi do długoterminowego użytku.Ponieważ potrafią obsługiwać wysokie obciążenia elektryczne bez łatwego rozkładania, przełączniki elektromagnesu są doskonałym wyborem dla nowoczesnych, energooszczędnych systemów chłodzenia.

Wniosek

Przełączniki elektromagnesu są w centrum wielu nowoczesnych urządzeń, oferując potężne rozwiązania do kontrolowania energii elektrycznej w prosty i skuteczny sposób.W tym przewodniku widzieliśmy, jak te przełączniki są najlepsze w wielu obszarach, w tym kontrolowanie silników i zarządzanie klimatyzacją.Pracują szybko, trwają długie i radzą sobie z trudnym środowiskiem.Chociaż mają pewne wady, takie jak stania się zbyt gorące lub wykorzystanie dużej mocy, ciągłe ulepszenia nadal sprawiają, że są jeszcze bardziej przydatne.Przełączniki elektromagnesu są ważne dla upewnienia się, że nasze maszyny i urządzenia działają płynnie i wydajnie, co czyni je główną częścią dzisiejszej technologii i branży.
