Dowiedz się o tranzystorze IGBT

Zaznajomienie się z elektroniką mocy może na początku wydawać się nieco zagmatwane, zwłaszcza gdy zobaczysz komponenty takie jak IGBT stosowane w wielu systemach.Zauważysz, że to urządzenie odgrywa kluczową rolę w kontrolowaniu wysokiego napięcia i prądu w prosty i niezawodny sposób.Łączy w sobie łatwe sterowanie z dużą mocą, co czyni go przydatnym w wielu codziennych zastosowaniach.Przeglądając ten przewodnik, uzyskasz jasne pojęcie o tym, jak to działa, gdzie jest używane i jak pomaga efektywnie zarządzać energią elektryczną.

Katalog

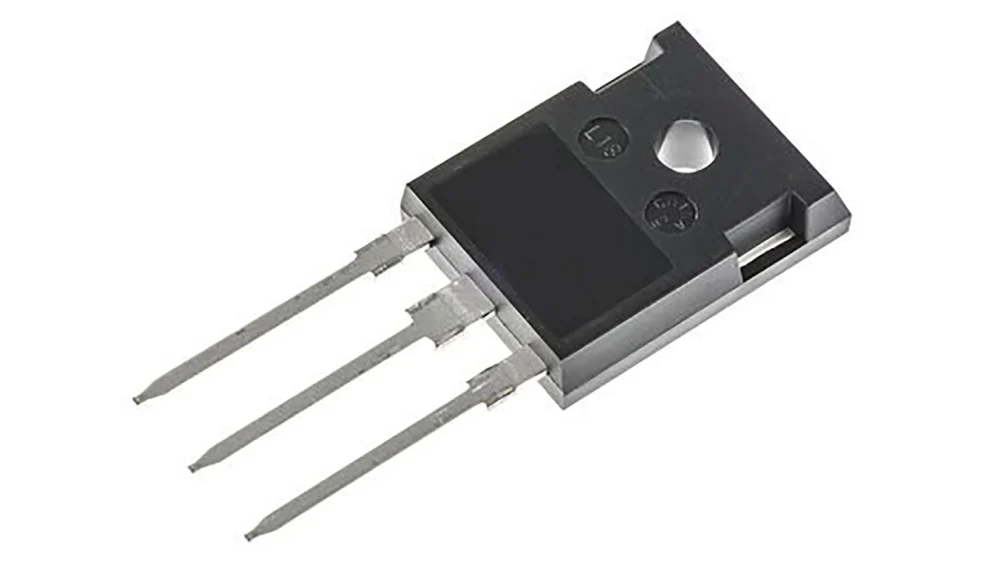

Rysunek 1. Pakiet tranzystorów IGBT

Co to jest tranzystor IGBT

Tranzystor bipolarny z izolowaną bramką, w skrócie IGBT, to półprzewodnikowe urządzenie mocy używane do przełączania i kontrolowania energii elektrycznej w obwodach pracujących przy wysokim napięciu i wysokim prądzie, działające jako przełącznik elektroniczny, który może włączać i wyłączać zasilanie lub regulować ilość przepływającą przez system.

Łączy w jednym urządzeniu dwie uznane technologie, wykorzystując metodę sterowania bramką tranzystora MOSFET, który działa przy małym napięciu wejściowym, oraz zdolność przenoszenia prądu przez bipolarny tranzystor złączowy, który pozwala mu efektywnie przenosić duże ilości prądu, zapewniając zarówno proste sterowanie, jak i dużą moc.

Ta równowaga sprawia, że ​​tranzystory IGBT są szeroko stosowane w energoelektronice, zwłaszcza w systemach wymagających niezawodnego i wydajnego przełączania, gdzie duże ilości energii elektrycznej muszą być zarządzane bezpiecznie i efektywnie.

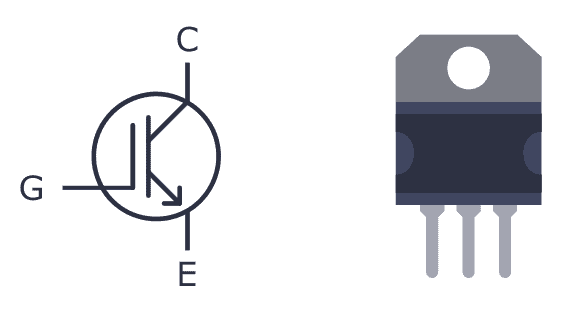

Rysunek 2. Symbol IGBT i konfiguracja pinów

Standardowy symbol IGBT reprezentuje urządzenie z trzema końcówkami z a kontrolowana ścieżka prądu między kolektorem a emiterem, podczas gdy Bramka jest pokazana osobno, aby wskazać, że steruje urządzeniem za pomocą napięcie.Kolektor jest umieszczony na górze symbolu, czyli emitera na dole, a brama z boku.

Jak działa IGBT

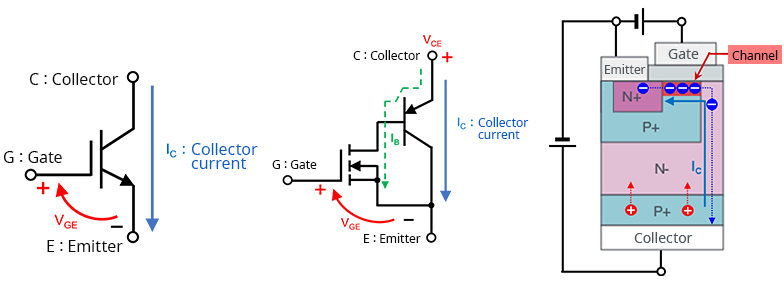

Rysunek 3. Zasada działania IGBT

IGBT działa jako urządzenie przełączające sterowane napięciem, w którym przepływ prądu zależy od napięcia przyłożonego pomiędzy bramką a emiterem.Gdy napięcie bramka-emiter osiągnie wymagany poziom, urządzenie umożliwia przepływ prądu z kolektora do emitera, umożliwiając sterowanie mocą bez konieczności podawania dużego prądu wejściowego na bramkę.

W stanie WYŁĄCZONYM nie ma napięcia bramki lub jest ono zbyt niskie, w związku z czym ścieżka pomiędzy kolektorem a emiterem pozostaje zablokowana i do obciążenia nie dociera żadna moc.W stanie ON dodatnie napięcie bramki otwiera ścieżkę przewodzenia, umożliwiając przepływ prądu przez obciążenie.To przejście pomiędzy stanami WYŁ. i WŁ. określa podstawowe działanie przełączające urządzenia.

W praktyce obciążenie umieszcza się wzdłuż głównego toru prądowego podłączonego do kolektora, natomiast emiter przywiązuje się do punktu odniesienia.Bramka odbiera sygnał sterujący, który określa, czy urządzenie przewodzi, czy blokuje prąd, więc po przyłożeniu lub odłączeniu napięcia bramki IGBT włącza lub wyłącza obciążenie w kontrolowany i przewidywalny sposób.

Porównanie IGBT i MOSFET

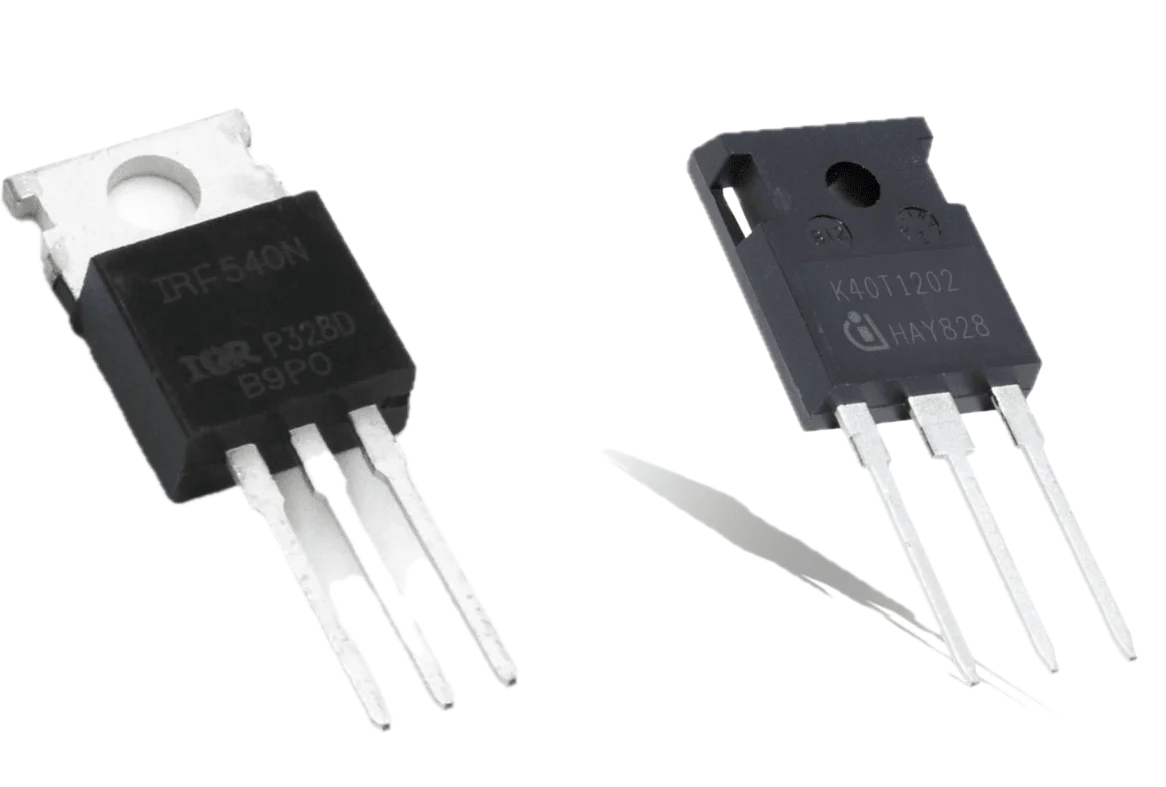

Rysunek 4. IGBT a urządzenia MOSFET

Tranzystory IGBT i MOSFET są używane do przełączania i sterowania mocą, ale ich zachowanie różni się w sposób, który wpływa na sposób ich zastosowania w rzeczywistych obwodach.Obydwa urządzenia mają podobną formę z trzema zaciskami, jednak ich wewnętrzne działanie prowadzi do różnych mocnych stron wydajności.

IGBT jest zwykle używany w warunkach wysokiego napięcia i dużego prądu, gdzie może obsługiwać duże poziomy mocy przy stabilnym i wydajnym przewodzeniu.Dobrze radzi sobie ze wzrostem napięcia, dzięki czemu nadaje się do zastosowań wymagających silnego przepływu prądu przy zmniejszonych stratach przy wyższych napięciach.Natomiast MOSFET lepiej nadaje się do zastosowań w zakresach niskiego i średniego napięcia, gdzie szybsza reakcja i dokładniejsza kontrola są ważniejsze niż obsługa bardzo dużej mocy.

Szybkość przełączania również je wyróżnia.MOSFET działa przy wyższych prędkościach przełączania, umożliwiając szybkie włączanie i wyłączanie, które obsługują pracę z wysoką częstotliwością.IGBT przełącza się wolniej, ale pozostaje skuteczny w systemach, w których prędkość przełączania jest mniej krytyczna niż niezawodne zasilanie.

W praktyce wybór zależy od wymagań systemowych.MOSFET jest wybierany, gdy potrzebne jest szybkie przełączanie i praca przy niższym napięciu, natomiast IGBT jest preferowany, gdy zastosowanie wymaga wyższego napięcia, wyższego prądu i wyższych poziomów mocy.

Rodzaje urządzeń IGBT

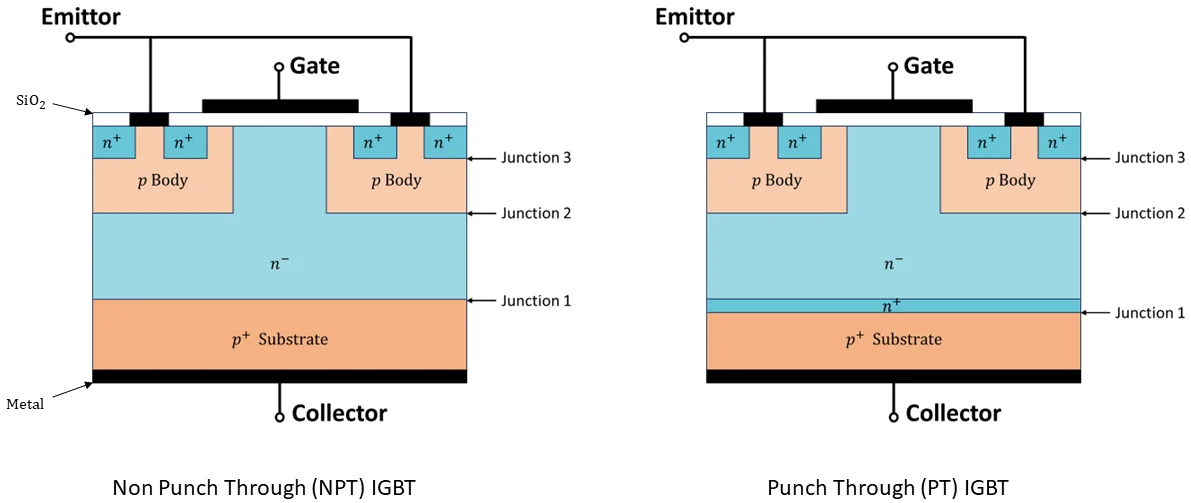

Rysunek 5. Typy struktury IGBT

Urządzenia IGBT są powszechnie klasyfikowane na podstawie tego, jak prąd przepływa przez ich wewnętrzną strukturę i jak są stosowane w obwodach.Dwa główne typy to IGBT z przebiciem (PT) i IGBT bez przebicia (NPT), a różnice między nimi wynikają ze sposobu ułożenia ich wewnętrznych warstw i tego, jak wpływa to na przepływ prądu.

Przelotowy tranzystor IGBT (PT) zawiera warstwę buforową pomiędzy głównymi obszarami urządzenia.Ta dodana warstwa pomaga kontrolować sposób przemieszczania się ładunku wewnątrz struktury, co poprawia wydajność przełączania w określonych warunkach.Ze względu na tę konstrukcję przepływ prądu jest głównie jednokierunkowy, dlatego ten typ jest zwykle używany w zastosowaniach prądu stałego, gdzie prąd nie zmienia kierunku i wymagane jest stabilne przełączanie.

IGBT bez przebijaka (NPT) nie zawiera tej warstwy buforowej, co skutkuje bardziej symetryczną strukturą wewnętrzną.Pozwala to urządzeniu skuteczniej radzić sobie z warunkami prądu dwukierunkowego, co czyni go odpowiednim do zastosowań prądu przemiennego, w których kierunek prądu zmienia się podczas pracy.Struktura zapewnia również bardziej równomierne zachowanie elektryczne całego urządzenia, co może poprawić stabilność w zmiennych warunkach obciążenia.

Różnice w warstwach wewnętrznych, w tym obecność lub brak obszaru buforowego oraz rozmieszczenie połączeń, bezpośrednio wpływają na działanie każdego typu.W praktyce wybór zależy od tego, czy obwód wymaga jednokierunkowego, czy dwukierunkowego przesyłania prądu, a także od warunków pracy systemu.

Zalety i wady IGBT

Zalety	Ograniczenia
Możliwość pracy przy wysokim napięciu	Mniejsza prędkość przełączania niż MOSFET
Obsługa wysokiego prądu	Wyższe straty przełączania przy wysokiej częstotliwości
Niskie straty przewodzenia przy wysokim napięciu	Generuje więcej ciepła podczas pracy
Prosta brama sterowana napięciem	Wymaga odpowiedniego odprowadzania ciepła
Dobra wydajność w zastosowaniach wymagających dużej mocy	Nie nadaje się do obwodów o bardzo wysokiej częstotliwości
Solidne i niezawodne działanie	Ryzyko ucieczki termicznej w przypadku złego zarządzania
Szeroki, bezpieczny obszar działania	Możliwość zatrzaskiwania w przypadku awarii
Nadaje się do kontroli dużych obciążeń	Do prawidłowego działania wymaga sterownika bramy
Stabilna wydajność w trudnych warunkach	Wrażliwy na warunki przepięciowe
Zmniejszona moc wejściowa napędu	Większy rozmiar w porównaniu do niektórych alternatyw

Typowe zastosowania IGBT

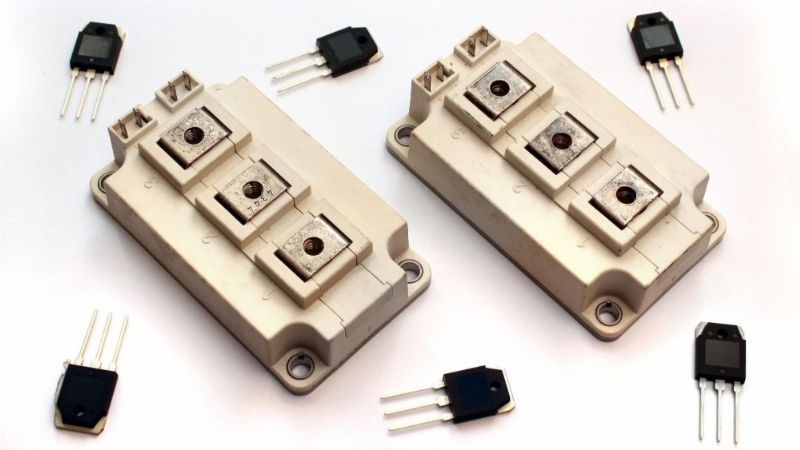

Rysunek 6. Moduły mocy IGBT

Tranzystory IGBT są szeroko stosowane w systemach wymagających kontrolowanego przełączania wysokiego napięcia i prądu, szczególnie tam, gdzie wymagana jest wydajna obsługa energii elektrycznej.

W układach sterowania silnikami stosuje się je w napędach regulujących prędkość i pracę silników elektrycznych, umożliwiając płynną i stabilną pracę urządzeń takich jak maszyny przemysłowe, pompy i wentylatory.W układach zasilania, szczególnie w przetwornicach i inwerterach dużej mocy, tranzystory IGBT zarządzają konwersją energii elektrycznej pomiędzy różnymi postaciami, zapewniając stabilne przełączanie i niezawodną pracę w warunkach wyższego napięcia.

Znajdują również zastosowanie w systemach nagrzewania indukcyjnego, gdzie do wydajnego wytwarzania ciepła wymagane jest kontrolowane przełączanie, a ich zdolność do przenoszenia dużych prądów wspomaga transfer energii potrzebnej do procesów grzewczych.W pojazdach elektrycznych tranzystory IGBT są stosowane w jednostkach sterujących mocą, które zarządzają przepływem energii między akumulatorem a silnikiem, pomagając w utrzymaniu niezawodnego działania i efektywnego wykorzystania energii.

Zastosowania te opierają się na zdolności IGBT do łączenia silnego prądu, możliwości wysokiego napięcia i kontrolowanego przełączania, dzięki czemu dobrze nadaje się do zarządzania mocą w rzeczywistych systemach elektrycznych.

Wniosek

Tranzystory IGBT są szeroko stosowane, ponieważ oferują praktyczny sposób kontrolowania wysokiego napięcia i prądu za pomocą prostych sygnałów wejściowych.Możesz zobaczyć, jak łączą one łatwe sterowanie z dużą mocą, dzięki czemu są przydatne w wielu rzeczywistych systemach.Od napędów silnikowych po przetwornice mocy, zapewniają stabilną i wydajną pracę.Ich zachowanie przełączania pozwala zarządzać przepływem energii w obwodzie bez skomplikowanych metod sterowania.Zrozumienie ich działania pomoże Ci wybrać odpowiednie urządzenie do różnych zastosowań.Ogólnie rzecz biorąc, pozostają niezawodną opcją do obsługi zasilania w nowoczesnych systemach elektronicznych.
