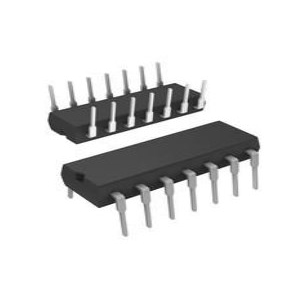

LM339S Quad Comparator: Pinout, Equivivalents i Applications

Komparatory odgrywają rolę w obwodach elektronicznych, służąc do oceny poziomów napięcia i generowania odpowiednich sygnałów cyfrowych.Spośród wielu dostępnych komparatorów komparator LM339S Quad wyróżnia się niskim zużyciem energii, szerokiego zakresu napięcia zasilania i wszechstronności w obsłudze zarówno pojedynczych, jak i podwójnych ustawień zasilania.Ten artykuł zawiera dogłębne spojrzenie na komparator LM339S Quad, koncentrując się na jego funkcjach, aplikacjach, konfiguracjach PIN i alternatywach, jednocześnie podkreślając jego znaczenie w nowoczesnych obwodach elektronicznych.

Katalog

Co to jest LM339?

LM339S ma cztery niezależne komparatory napięcia zaprojektowane do funkcjonowania z jednego źródła zasilania w szerokim zakresie napięcia.Ta cecha sprawia, że ​​jest nieoceniony w branżach, takich jak automatyzacja przemysłowa, systemy motoryzacyjne i elektronika konsumpcyjna, gdzie precyzyjne porównanie napięcia wpływa na wydajność i wynik.Urządzenie, działając wydajnie w zakresie napięcia zasilania od 2 V do 36 V, urządzenie utrzymuje typowe napięcie przesunięcia wejściowego 2 mV i oferuje szybki czas reakcji 1,3 μs.Jego możliwości w scenariuszach o niskiej mocy sprawiają, że jest dobrze odpowiednia do urządzeń operowanych w baterii, płynnie integrując się z ustawieniami świadomymi zasilania.Dzięki wyjściu otwartym, który obejmuje różnorodne poziomy logiki, zwiększa możliwość adaptacji w skomplikowanych konstrukcjach obwodów.Jego niezawodna wydajność w zakresie temperatur od -40 ° C do 125 ° C podkreśla jego praktyczność w trudnych warunkach.

LM339S Konfiguracja PIN

Nazwa pin	Opis	Funkcjonować
V+	Napięcie zasilania	Zasila IC napięciem zasilania od 2 V do 36 V.
GND	Grunt	Punkt odniesienia dla wszystkich obwodów wewnętrznych.
In1+	Nieinwersalne wejście 1	Nieinwersalne wejście komparatora 1.
W 1-	Odwracanie wejścia 1	Odwracanie wejścia komparatora 1.
Out1	Wyjście 1	Wyjście z otwartym kolacją komparatora 1, zdolne do zatonięcia aktualny.
In2+	Nieinwerowanie wejścia 2	Nieinwersalne wejście komparatora 2.
In2-	Odwracanie wejścia 2	Odwracanie wejścia komparatora 2.
Out2	Wyjście 2	Wyjście z otwartym kolacją komparatora 2, zdolne do zatonięcia aktualny.
In3+	Nieinwersalne wejście 3	Nieinwersalne wejście komparatora 3.
W 3-	Odwracanie wejścia 3	Odwrócenie wejścia komparatora 3.
Out3	Wyjście 3	Wyjście na otwartym kolacie komparatora 3, zdolne do zatonięcia aktualny.
IN4+	Nieinwersalne wejście 4	Nieinwersalne wejście komparatora 4.
In4-	Odwracanie wejścia 4	Odwracanie wejścia komparatora 4.
Out4	Wyjście 4	Wyjście na otwartym kolacie komparatora 4, zdolne do zatonięcia aktualny.

Funkcje LM339S

• Energo wydajna konstrukcja, idealna do urządzeń zasilanych baterią.

• Niski prąd odchylenia wejściowego, zmniejszając błędy w obwodach o dużej impedancji.

• Ulepszona dokładność porównania napięcia przy niskim napięciu przesunięcia.

• Szeroki zakres napięcia zasilania: od 2 V do 36 V.

• Wyjście otwartym dla konfiguracji i konfiguracji i kompatybilności poziomu logicznego.

• Niezwykle działa w szerokim zakresie temperatur, odpowiedni do użytku przemysłowego i motoryzacyjnego.

Specyfikacje LM339S

Typ	Parametr
Zakres napięcia zasilania	2 V do 36 V.
Napięcie przesunięcia wejściowego	2 mV (typowe)
Wejście prądu odchylenia	25 Na (typowe)
Wejście Zakres napięcia w trybie wspólnym	0 V do (VCC - 2v)
Czas odpowiedzi	1,3 µs (z przepuszczaniem wejściowym 5 mV)
Wyjściowy prąd zlewu	16 Ma
Zakres temperatur roboczych	-40 ° C do 125 ° C;0 ° C do 70 ° C.
Napięcie wyjściowe (niskie)	≤ 0,4 V (przy prądu 4 mA)
Zużycie energii	Niskie zużycie energii, odpowiednie do baterii urządzenia
Opcje pakietu	14-pinowy sobak, tssop i dip
Kluczowe funkcje	Quad Comparator, Wyjścia kompatybilne z TTL/CMOS, Wyjście otwartego kolekcjonera dla przewodowej i funkcjonalności
Zastosowania	Detektory zerowe, komparatory napięcia, szerokość impulsów Kontrolery modulacji (PWM) i zmiany biegów na poziomie logicznym

Równoważny LM339S

• • LM2901

• • LM3302

• • LM393

Zastosowania LM339S

Obwody oscylatora

LM339S jest często stosowany w projektowaniu obwodów oscylatora.Monitoruje napięcie na kondensatorze, ponieważ na przemian ładuje się i wyładowuje przez rezystor.Wykorzystując te zmiany napięcia, LM339S generuje spójne sygnały fali kwadratowej, które są przydatne w zastosowaniach czasowych, generowania zegara i produkcji fali.

Kontrola modulacji szerokości impulsu (PWM)

W systemach PWM LM339S porównuje zmienny sygnał wejściowy ze stabilnym napięciem odniesienia w celu dostosowania cyklu pracy przebiegu wyjściowego.Ten proces dostrajania służy do kontrolowania prędkości silników, regulacji zasilaczy trybu przełącznika i wydajnego zarządzania dostarczaniem energii w nowoczesnych systemach elektronicznych.

Limit porównanie w systemach przemysłowych

LM339S działa jako komparator graniczny w wielu zastosowaniach kontroli przemysłowej.Monitoruje zmienne, takie jak temperatura, ciśnienie lub napięcie i zapewnia, że ​​pozostają w ramach wcześniej ustalonych granic.Jeśli zmienna przecina te granice, LM339S wywołuje alarmy lub inicjuje automatyczne korekty, pomagając utrzymać stabilność systemu i zapobiegać potencjalnym awarie.

Wykrywanie poziomu napięcia

LM339S wyróżnia się w określeniu, czy napięcie wejściowe jest wyższe, czy niższe niż predefiniowana wartość odniesienia.Porównując dwa napięcia, określa ich względne poziomy i wysyła wyraźny sygnał wskazujący wynik.Ta zdolność jest szeroko stosowana w obwodach, które monitorują poziomy zasilania lub wykrywają określone progi w systemach elektronicznych.

Wykrywanie zerowego krzyżowania

W obwodach detektora zerowego krzyżowania LM339S odgrywa rolę poprzez wykrywanie, gdy przemienny przebieg prądu (AC) przekracza punkt zerowego napięcia.Ta funkcjonalność jest świetna do zastosowań takich jak pętle zwalniane w fazie i precyzyjne systemy czasowe, w których dokładne wykrywanie tych przejść jest konieczne w celu utrzymania dokładności synchronizacji lub czasowej.

Porównanie okien dla sprawdzania zakresu

LM339S jest również używany jako komparator okienny do sprawdzenia, czy napięcie wejściowe mieści się w określonym zakresie.Ta funkcjonalność zapewnia, że ​​wejście spełnia pożądane kryteria, dzięki czemu nadaje się do aplikacji takich jak monitorowanie poziomu baterii, wykrywanie błędów i precyzyjne testowanie, w których wartości muszą pozostać w dopuszczalnych granicach.

Zalety i wady

LM339S Zalety

LM339S jest kompaktowym i wszechstronnym komparatorem Quad, często wybieranym, gdy oszczędzanie przestrzeni jest wysokim priorytetem w projektowaniu obwodów.Jego kompatybilność z różnymi napięciami zasilania pozwala na płynną integrację z wieloma systemami, oferując możliwość dostosowania w różnych środowiskach bez poważnych modyfikacji.Niski prąd wejściowy komponentu i napięcie przesunięcia ułatwiają dokładne porównanie napięcia, co dowodzi jego wartości w sytuacjach wymagających precyzji, na przykład w systemach kontroli przemysłowej i zaawansowanych przyrządach pomiarowych.Jego konsekwentna wydajność w czasie rezonuje dobrze dążąc do długoterminowej niezawodności.

Wady LM339S

LM339, jednocześnie oferując kilka korzyści, stanowi także wyzwania wymagające uwagi.Konieczność rezystorów podciągania na wyjściach otwartym może sprawić, że projekt obwodu jest bardziej złożony, potencjalnie zderzając się z minimalistycznymi strategiami projektowymi poprzez wprowadzenie dodatkowych komponentów.Wymóg ten może również rozszerzyć rozmiar fizyczny projektu, stanowiąc ograniczenie w bardzo kompaktowych aplikacjach.Czas reakcji komponentu może nie być w bardzo szybkich aplikacjach, co może ograniczyć jego wdrożenie w zaawansowanych systemach o wysokiej częstotliwości.Konieczna jest dokładna ocena potrzeb aplikacji, aby zapewnić, że cechy LM339S spełniają standardy wydajności.

Porównanie LM339S i LM393

Funkcja	LM339S	LM393
Typ	Czwarty komparator (4 komparatory)	Podwójny komparator (2 komparatory)
Rozmiar pakietu	Większe z powodu 4 komparatorów	Mniejsze, odpowiednie do kompaktowych wzorów
Zakres napięcia zasilania	2 V do 36 V.	2 V do 36 V.
Zużycie energii	Nieco wyższe (więcej komparatorów)	Niższe (mniej komparatorów)
Wejście prądu odchylenia	Niski	Niski
Napięcie przesunięcia	Niski	Niski
Typ wyjściowy	Otwarty kolekcjoner	Otwarty kolekcjoner
Prędkość przełączania	Porównywalne dla standardowych aplikacji	Porównywalne dla standardowych aplikacji
Zastosowania	Odpowiednie dla złożonych systemów wymagających wielu porównań (np. Kontrolery przemysłowe, czujniki wielokanałowe).	Najlepsze dla prostych systemów wymagających mniej porównań (np. Monitory akumulatorów, małe obwody sterujące).
Koszt	Wyższa (więcej funkcjonalności)	Niższy (prostsza funkcjonalność)

Porównanie LM339 i LM324

Funkcja	LM339	LM324
Typ	Czwarty komparator	Czterokrotny wzmacniacz operacyjny (OP-AMP)
Funkcjonalność	Porównuje napięcia wejściowe i wysyła sygnał binarny.	Wzmacnia lub przetwarza sygnały analogowe dla szerokiego zakresu zadania.
Typ wyjściowy	Otwarty kolarz (wymaga rezystora podciągania, idealnego dla przewodowe i logiczne).	Push-pull (może źródło i zatopić prąd, wszechstronny dla różne wyjścia analogowe).
Zakres napięcia	Szeroki zakres (zwykle 2 V do 36 V) dla zadań porównawczych.	Szeroki zakres (zwykle 3V do 32 V) dla zadań amplifikacji.
Focus aplikacji	Porównanie napięcia (np. Wykrywanie zerowego krzyżowania, Komparatory progowe).	Wzmocnienie sygnału i przetwarzanie (np. Filtry, integratorzy, sumowanie wzmacniaczy).
Zużycie energii	Zazwyczaj niższe ze względu na prostsze obwody wewnętrzne.	Nieco wyższe ze względu na funkcjonalność wzmocnienia.
Prędkość	Zoptymalizowane pod kątem szybkich porównań napięcia.	Zoptymalizowane pod kątem przetwarzania sygnału analogowego z niższym przepustowość w porównaniu ze specjalizowanymi wzmacniaczami.
Przypadki użycia	Systemy kontroli przemysłowej, wykrywanie poziomu napięcia, czujniki.	Przetwarzanie audio, warunkowanie sygnału, filtry i Ogólne obwody analogowe.

Porównanie LM339 i LM2901

Funkcja	LM339	LM2901
Typ	Czwarty komparator	Czwarty komparator
Zakres temperatur	Standardowy zakres temperatur roboczych (zazwyczaj 0 ° C do 70 ° C).	Rozszerzony zakres temperatur roboczych (np. -40 ° C do 125 ° C), idealny dla środowisk samochodowych i przemysłowych.
Charakterystyka elektryczna	Standardowe stabilność napięcia i temperatury.	Ulepszone napięcie przesunięcia i lepsza stabilność temperatury Do aplikacji precyzyjnych.
Typ wyjściowy	Otwarty kolekcjoner	Otwarty kolekcjoner
Zakres napięcia zasilania	2 V do 36 V.	2 V do 36 V.
Zużycie energii	Niskie zużycie energii.	Niskie zużycie energii z lepszą stabilnością.
Focus aplikacji	Zadania porównawcze napięcia ogólnego.	Wymagające środowiska wymagające precyzji i stabilności, takie jak systemy motoryzacyjne lub przemysłowe.
Koszt	Bardziej opłacalne dla standardowych aplikacji.	Nieco droższe ze względu na ulepszone specyfikacje.
Dostępność	Powszechnie dostępne i powszechnie używane ogólnie elektronika.	Powszechnie dostępne, ale dostosowane do wysokiej niezawodności Zastosowania.

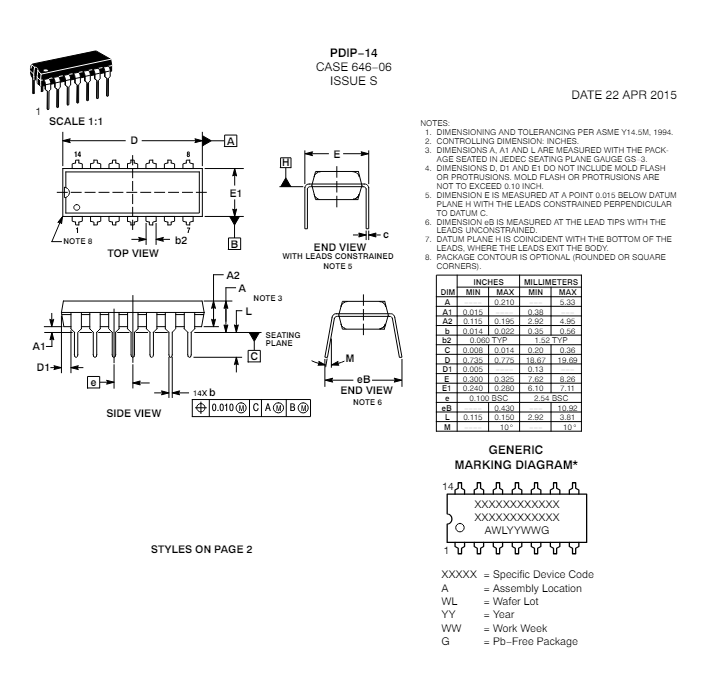

Pakiet dla LM339s

Komparator LM339S jest dostępny w różnych pakietach: 14-pin SOIC, TSSOP i Dip.Ta oferta obsługuje różnorodne potrzeby produkcyjne i promuje łatwą adaptację zarówno do konfiguracji montażu powierzchniowego, jak i przez otwór.

Wniosek

Czwarty komparator LM339S jest niezawodnym i wydajnym elementem nowoczesnej elektroniki.Jego wszechstronność w wielu zastosowaniach, od systemów przemysłowych po urządzenia, w połączeniu z niskimi wymaganiami mocy i konsekwentną wydajnością, sprawia, że ​​jest to ważna część projektowania obwodów elektronicznych.Jego zdolność do dostosowywania się do różnych poziomów napięcia i środowisk zapewnia jego zastosowanie w szerokim spektrum zastosowań elektronicznych, zapewniając precyzyjne porównanie napięcia i stabilność systemu.
