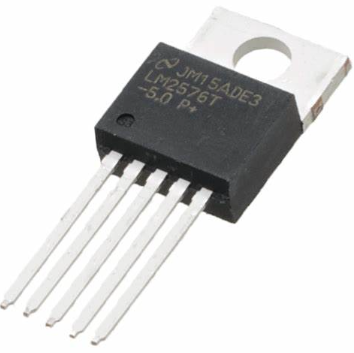

LM2576T Regulator napięcia: pinout, konstrukcja obwodu i szczegółowe spostrzeżenia arkusza danych

W nowoczesnych projektach elektronicznych wydajne regulacja napięcia zapewnia niezawodne i stabilne zasilanie do różnych komponentów.Seria Monolitycznych zintegrowanych regulatorów LM2576T jest wysoce wszechstronnym rozwiązaniem dla zastosowań przełączających, powszechnie znanych jako przetworniki Buck.W tym artykule bada kluczowe funkcje, praktyczne zastosowania i względy projektowe dla LM2576T, oferujące wgląd w jego wdrożenie i faktyczną wydajność.Niezależnie od tego, czy jest używany w elektronice użytkowej, zasilacz lub automatyzację przemysłową, wydajność i zdolność adaptacji tego regulatora sprawiają, że jest to nieocenione narzędzie do optymalizacji systemów zarządzania energią.

Katalog

Przegląd LM2576T

. LM2576T Seria obejmuje monolityczne ICS zaprojektowane w celu ułatwienia tworzenia regulatorów przełączających przełączających.Te układy scalone mają doskonałe zdolności regulacji linii i obciążenia, skutecznie zasilanie obciążeń do 3,0 A. Dostępne w stałych napięciach wyjściowych 3,3 V, 5,0 V, 12 V i 15 V, wraz z wersją regulowaną, LM2576T zmniejsza zależność od zewnętrznegoKomponenty w aplikacjach zasilających.

Definiującą cechą serii LM2576T jest jego wydajna funkcja zasilacza trybu przełącznika, która zasadniczo ogranicza rozpraszanie ciepła.Ta funkcja często eliminuje potrzebę ciepła, łagodzenie procesu projektowania termicznego i obniżanie ogólnych kosztów systemu.Skuteczne zarządzanie termicznie nie tylko przedłuża żywotność urządzenia, ale także zapewnia niezawodność systemu, co w większości nalegało na kompaktowych lub gęsto zaludnionych płytkach obwodów.

W przypadku gwarantowanej ± 4% tolerancji napięcia wyjściowego i ± 10% tolerancji częstotliwości oscylatora, LM2576T obiecuje niezawodną wydajność.Te specyfikacje mają specyficzne znaczenie w aplikacjach, które priorytetują precyzję i stabilność.Seria LM2576T zawiera kilka wbudowanych cech ochronnych zewnętrznych wyłączania, ograniczania prądu cyklu po cyklu i wyłączania termicznego.Ochrona te są przydatne do ochrony zarówno regulatora, jak i połączonych komponentów, odzwierciedlając praktyki branżowe, w których rutynowo stosuje się zbędne mechanizmy ochrony.Takie warstwy obrony zwiększają odporność i niezawodność projektów elektronicznych, zapobiegając katastrofalnym awarie.

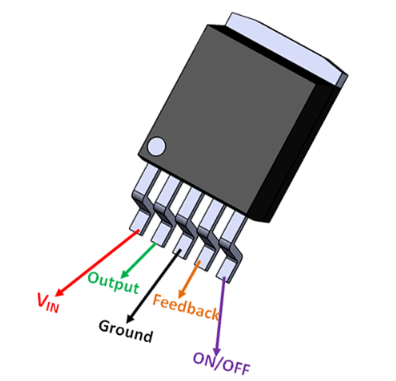

LM2576T Konfiguracja PIN

Numer pin	Nazwa pin	Opis
1	Vin	Ten pin jest dodatnią zasilaniem wejściowym dla LM2576 Regulator przełączania przełączania.Odpowiedni kondensator obejściowy wejściowy musi być obecny w celu zminimalizowania stanów przejściowych napięcia i dostarczenia prądów przełączających potrzebny przez regulator.
2	Wyjście	To jest emiter wewnętrznego przełącznika.. Napięcie nasycenia (VSAT) tego przełącznika wyjściowego wynosi zwykle 1,5 V. PCB obszar podłączony do tego pinu należy zminimalizować, aby zmniejszyć sprzężenie wrażliwe obwody.
3	GND	Połączka uziemienia obwodu.Patrz na płytkę drukowaną Wytyczne układu dotyczące właściwych praktyk uziemienia.
4	Informacja zwrotna	Ten pin wyczuwa regulowane napięcie wyjściowe do zakończenia pętla sprzężenia zwrotnego.Sygnał jest podzielony przez wewnętrzny dzielnik rezystora Sieć (R2, R1) i zastosowana do wzmacniacza błędu.W regulowanym Wersja, ten pin umożliwia programowanie napięcia wyjściowego za pośrednictwem rezystora zewnętrznego sieć.
5	Włącz/wyłączony	Ten pin umożliwia utrzymanie obwodu regulatora przełączającego wyłącz za pomocą sygnałów poziomu logicznego, zmniejszając całkowity prąd zasilania wejściowego do około 80 µA.Napięcie powyżej 1,4 V (do +vin) zamyka Regulator wyłącza, podczas gdy niższe napięcie go utrzymuje.

LM2576T CAD Design

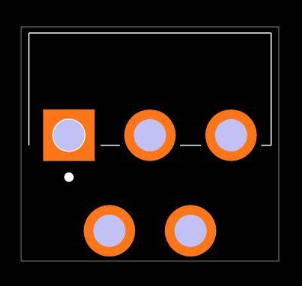

Ślad PCB

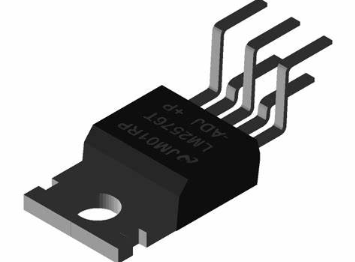

Wizualizacja 3D

Dogłębna analiza atrybutów podstawowych LM2576T

Funkcja	Bliższe dane
Dostępne wersje	3,3 V, 5,0 V, 12 V, 15 V i zmienne wyjście
Zakres napięcia wyjściowego	1,23 do 37 V ± 4% (maksymalnie w warunkach linii i obciążenia)
Gwarantowany prąd wyjściowy	3.0 a
Zakres napięcia wejściowego	Szeroki zakres napięcia wejściowego
Wymagane elementy zewnętrzne	Tylko 4 komponenty zewnętrzne
Częstotliwość oscylatora	52 kHz stałego oscylatora częstotliwości
Zdolność wyłączania	Możliwość wyłączania TTL, tryb rezerwowy o niskiej mocy
Efektywność	Wysoka wydajność
Induktory	Używa powszechnie dostępnych standardowych induktorów
Funkcje ochrony	Zamknięcie termiczne i ochrona limitu prądu
Poziom wrażliwości na wilgoć (MSL)	MSL = 1
Dostępność pakietu	Dostępne pakiety bez PB

Specyfikacje techniczne

Typ	Parametr
Status cyklu życia	Aktywne (ostatnia aktualizacja: 1 tydzień temu)
Czas realizacji fabryki	4 tygodnie
Uchwyt	Przez dziurę
Typ montażu	Przez dziurę
Pakiet / obudowa	Do 220-5 utworzono potencjalnych klientów
Liczba szpilek	5
Temperatura robocza	-40 ° C ~ 125 ° C TJ
Opakowanie	Rura
Opublikowany	2000
Kod JESD-609	E3
Kod PBFree	Tak
Status części	Aktywny
Poziom wrażliwości na wilgoć (MSL)	1 (nieograniczony)
Liczba terminów	5
Kod ECCN	Ear99
Końcowe wykończenie	Cyna (SN)
Pozycja końcowa	ZYGZAK
Temperatura szczytowa (CEL)	260 ° C.
Czas@szczytowe temperaturę (y)	40 sekund
Podstawowy numer części	LM2576
Funkcjonować	Down
Liczba wyjść	1
Efektywność	77%
Napięcie wyjściowe	5v
Typ wyjściowy	Naprawił
Maksymalny prąd wyjściowy	3a
Napięcie zasilania roboczego	40v
Napięcie - wejście (min)	7v
Napięcie wejściowe - nom	12v
Analog IC - inny typ	Regulator przełączania
Konfiguracja wyjściowa	Pozytywny lub negatywny
Maksymalne napięcie wyjściowe	5v
Topologia	Bryknięcie
Tryb sterowania	Tryb napięcia
Częstotliwość - przełączanie	52KHz
Wolny od halogenu	Wolny od halogenu
Technika kontroli	Modulacja szerokości impulsu
Synchroniczny prostownik	NIE
Napięcie wyjściowe min	5v
Nominalne napięcie wyjściowe	5v
Wysokość	9.271 mm
Długość	10,54 mm
Szerokość	4,572 mm
Dotrzyj do SVHC	Brak SVHC
Status Rohs	ROHS3 zgodne
Ołów za darmo	Ołów za darmo

Porównywalne komponenty

Numer części

Producent

Pakiet / obudowa

Liczba szpilek

Liczba wyjść

Maksymalny prąd wyjściowy

Częstotliwość - przełączanie

Napięcie wejściowe (nom)

Napięcie - wejście (min)

Napięcie wyjściowe min

Nominalne napięcie wyjściowe

Napięcie wyjściowe

Maksymalne napięcie wyjściowe

Efektywność

LM2576TV-5G

Na półprzewodnik

Do 220-5 utworzono potencjalnych klientów

5

1

3a

52KHz

12 v

7 v

5 v

5 v

5 v

5 v

77%

LM2576T-ADJ

Na półprzewodnik

To-220-5

5

1

3a

52KHz

12 v

7 v

1,23 v

-

-

37 v

77%

LM2576T-5.0/NOPB

Instrumenty Texas

To-220-5

5

1

3a

-

12 v

7 v

5 v

5 v

5 v

5.25 v

77%

LM2576T-ADJG

Na półprzewodnik

To-220-5

5

1

3a

-

12 v

-

4.8 v

5 v

5 v

5.2 v

77%

LM2576T-005G

Na półprzewodnik

To-220-5

5

1

3a

-

12 v

7 v

-

-

-

37 v

77%

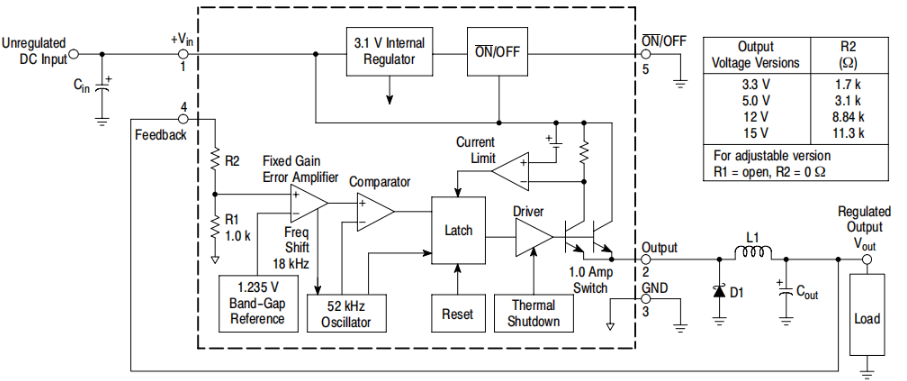

Schemat schematyczny LM2576T

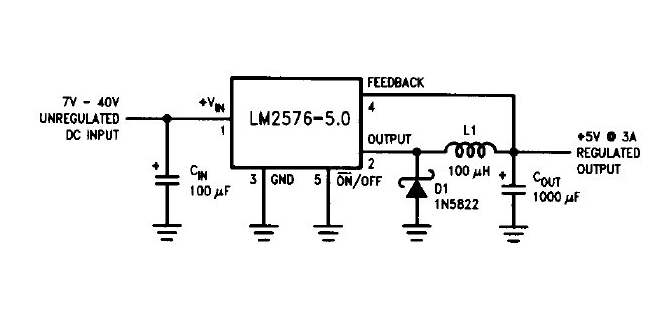

LM2576T Typowe zastosowanie

Obwód testowy LM2576T

Stałe wyjście napięcia

100 μF, 75 V, aluminiowy elektrolityczny

1000 μF, 25 V, aluminiowe elektrolityczne

Schottky, MBR360

100 μH, Pulse Eng.P92108

2,0 kΩ, 0,1%

6,12 kΩ, 0,1%

Aby osiągnąć stałe wyjście napięcia, stosuje się określone komponenty.

• Aluminiowe kondensatory elektrolityczne: Te kondensatory zapewniają wymagane filtrowanie do gładkich wahań napięcia.Kondensatory 100 μF i 1000 μF są wybierane ze względu na ich zdolność do obsługi różnych poziomów napięcia, stabilizując obwód pod różnymi obciążeniami.

• Dioda Schottky (MBR360): Znana z niskiego spadku napięcia do przodu, ta dioda pomaga zminimalizować straty mocy, pomagając w wydajnym działaniu zasilania.

• Wysokie rezystory precyzyjne (tolerancja 0,1%): Z rezystorami 2,0 kΩ i 6,12 kΩ precyzja jest aktywna do utrzymania spójnego wyjścia napięcia.Ta precyzyjna tolerancja odzwierciedla zgromadzoną mądrość, że dokładność może złagodzić dryf i zwiększyć niezawodność operacyjną.

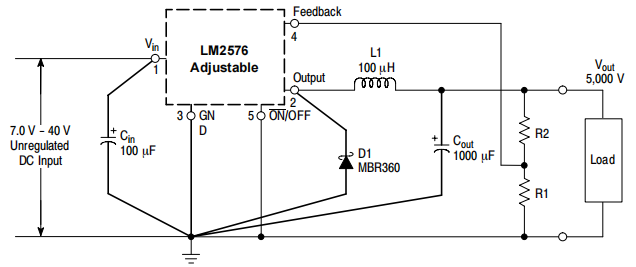

Wyjście napięcia zmiennego

Vout = vref (1,0 + r2/r1)

R2 = R1 (vout/vref - 1.0)

VREF = 1,23 V, R1 = 1,0 kΩ - 5,0 kΩ

W celu uzyskania zmiennego wyjścia napięcia polegamy na równaniu.

• vout = VREF (1,0 + R2/R1): Tutaj, z ustawionym VREF na 1,23 V, napięcie wyjściowe można dokładnie dostroić, wybierając odpowiednie wartości dla rezystorów R1 i R2 w zakresie 1,0 kΩ do 5,0 kΩ.

• R2 = R1 (Vout/VREF - 1.0): Ta formuła pozwala na precyzyjną regulację i elastyczność podobną do zastosowań, w których niezbędna jest regulacja dostosowania napięcia.

Uwagi dotyczące układu PCB

W regulatorach przełączających skuteczny układ PCB dominuje ze względu na przejściowy charakter prądów przełączających, który może generować interferencję elektromagnetyczną (EMI) i zakłócać funkcjonalność.

• Minimalizowanie indukcyjności i pętli naziemnych: utrzymuj krótkie prowadzenie i stosuj uziemienie jednopunktowe lub płaszczyznę uziemienia.Ta praktyka stabilizuje obwód i minimalizuje potencjalne problemy z hałasem.

• Pin 2 i okablowanie sprzężenia zwrotnego: Obszar związany z PIN 2 (emiter wewnętrznego przełącznika) powinien zostać zminimalizowany, a okablowanie sprzężenia zwrotnego musi być tak krótkie, jak to możliwe, aby zmniejszyć zakłócenia szumu.

• Umieszczenie rezystorów programistycznych: W szczególności w regulowanych wersjach rezystory programowe powinny być umieszczone w pobliżu regulatora, aby zapewnić dokładne regulacje napięcia, zapobiegając spadkom napięcia lub szumu z wypaczenia wyjścia.

Hałas o wysokiej częstotliwości i EMI

Wpływu hałasu o wysokiej częstotliwości nie można przecenić w praktycznych projektach.Zapewnienie kompaktowych układów PCB o niskiej indukcyjności jest standardową praktyką wzmacniającą wydajność i niezawodność.Wykorzystanie uziemienia jednopunktowego lub płaszczyzny uziemienia pomaga ustalić stabilny punkt odniesienia, zmniejszając w ten sposób hałas.

Pętla sprzężenia zwrotnego

Utrzymanie integralności pętli sprzężenia zwrotnego służy do niezawodnej wydajności.Umieszczając rezystory programowania w pobliżu regulatora, zachowuje się dokładność sygnału, zapewniając, że jakikolwiek potencjalny szum lub spadek napięcia nie zniekształca pożądanego wyjścia.To świadome umieszczenie podkreśla staranną dbałość o szczegóły, które rozróżnia skuteczny projekt obwodu.

Alternatywy dla LM2576T

Numer części	Opis	Producent
LM2576HVT-ADJ	IC 7.5 A Regulator przełączający, 63 kHz przełączający Freq-Max, PSFM5, TO-220, 5 PIN, regulator przełączania	National Semiconductor Corporation
LM2576TV-ADJG	7.5A Regulator przełączania, przełączanie 63 kHz Freq-Max, PZFM5, bez ołowiu, do-220, 5 pin	Rochester Electronics LLC
LM2576HVT-ADJ/NOPB	Prosty Switcher® 4V do 60 V, niski poziom komponentów 3A Regulator w dół od 5 do 220 -40 do 125	Instrumenty Texas
LM2576BT	Przełączanie regulatora przełączającego 7,5A 63 kHz Przełączanie Bipolarna dwubiegunowa PSFM5	Micrel Inc

LM2576T Wspólne zastosowania

LM2576T służy jako wysoce przystosowalny i niezawodny konwerter DC-DC, stale znajdując swoją rolę w różnych zastosowaniach.Zapewnia eleganckie rozwiązanie do efektywnego zmniejszania napięcia, co czyni go ulubionym wyborem dla szerokiej gamy urządzeń elektronicznych i systemów.

Zasilacz dla mikrokontrolerów

LM2576T jest często wykorzystywany do zasilania mikrokontrolerów, głównie w systemach osadzonych.Jego zdolność do utrzymania stabilnego napięcia wyjściowego jest przydatna do niezawodnego funkcjonowania tych delikatnych komponentów.Stabilny zasilacz znacznie zwiększa niezawodność i wydajność systemów opartych na mikrokontrolerze.Systemy te znajdują aplikacje w zakresie automatyzacji przemysłowej, elektroniki użytkowej i technologii motoryzacyjnej.

Urządzenia zasilane baterią

W urządzeniach obsługiwanych przez baterię, takich jak przenośne multimedialne, przenośne konsole do gier i instrumenty medyczne, utrzymanie żywotności baterii jest dominującym problemem.Wydajność LM2576T minimalizuje utratę mocy, tym samym przedłużając żywotność baterii.W przypadku zdalnych urządzeń medycznych skuteczne zarządzanie energią jest aktywne przez przedłużone okresy operacyjne bez konieczności częstego ładowania.

Sprzęt telekomunikacyjny

Infrastruktura telekomunikacyjna wymaga solidnych i wydajnych regulacji napięcia.LM2576T jest często włączany do zasilaczy dla urządzeń telekomunikacyjnych w celu zapewnienia spójnej wydajności.Wiarygodne regulacja napięcia zapobiega awarii komunikacji i zwiększa ogólną stabilność sieci telekomunikacyjnych.Ta stabilna operacja jest poważna w wieżach komórkowych i stacjach bazowych, w których nieprzerwana usługa jest dominująca.

Systemy oświetlenia LED

Systemy oświetlenia LED czerpią znaczne korzyści z zdolności LM2576T do zapewnienia stałej i wydajnej mocy.Niezależnie od tego, czy jest używany w oświetleniu mieszkaniowym, komercyjnym lub motoryzacyjnym, konwerter gwarantuje stały prąd do diod LED, wzmacniając ich długowieczność i wydajność.W inteligentnych systemach oświetlenia precyzyjna kontrola napięcia pozwala na adaptacyjne roztwory oświetlenia, które dostosowują jasność w oparciu o warunki otoczenia, zwiększając w ten sposób efektywność energetyczną.

Automatyzacja przemysłowa

W automatyzacji przemysłowej LM2576T zasila różne czujniki, siłowniki i jednostki kontrolne.Jego wydajność i niezawodność przyczyniają się do skrócenia przestoju i zwiększonej wydajności energetycznej w zautomatyzowanych systemach.Wdrożenie niezawodnych organów regulacyjnych w warunkach przemysłowych może znacznie obniżyć koszty konserwacji i zwiększyć czas pracy systemu, co poprawia wydajność operacyjną.

Elektronika konsumpcyjna

Wszechobecność LM2576T w elektronice użytkowej, w tym laptopy, tablety i smartfony, podkreśla jego szeroką przydatność.Skuteczne regulacja energii jest stosowana dla tych urządzeń, ponieważ wpływa ona bezpośrednio na ich wydajność i Twoje doświadczenie.Spójne zasilanie napięcia może zwiększyć żywotność baterii i wydajność urządzenia, dzięki czemu elektronika użytkowa jest bardziej niezawodna.

Systemy energii odnawialnej

Integracja LM2576T z roztworami energii odnawialnej, takimi jak konwertera energii słonecznej i systemy energii wiatrowej, ma kluczową rolę w zakresie wykorzystania energii i regulacji.Efektywna regulacja napięcia odgrywa kluczową rolę w optymalizacji wydajności tych systemów.W zastosowaniach energii słonecznej LM2576T pomaga w maksymalizacji energii zebranej z paneli słonecznych poprzez utrzymanie optymalnych poziomów napięcia.

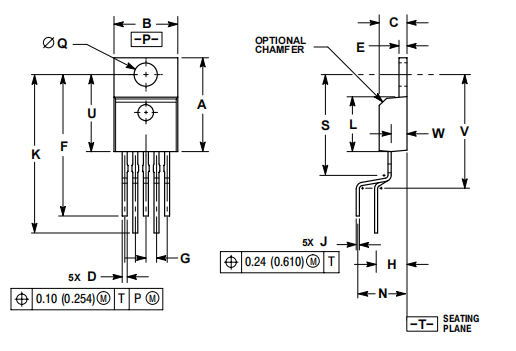

Informacje o pakowaniu LM2576T

CIEMNY	Cale		Milimetry
	(Min)	(Max)		(Min)	(Max)
A	0,572	0,613		14.529	15.57
B	0,390	0,415		9.906	10.541
C	0,170	0,180		4.318	4.572
D	0,025	0,038		0,635	0,965
mi	0,048	0,055		1.219	1.397
F	0,850	0,935		21.590	23.749
G	0,067 BSC			1,702 BSC
H	0,166 BSC			4.216 BSC
J	0,015	0,025		0,381	0,635
K	0,900	1.100		22.860	27.940
L	0,320	0,365		8.128	9.271
N	0,320 BSC			8.128 BSC
Q	0,140	0,153		3.566	3.886
S	---	0,620		---	15.748
U	0,468	0,505		11.888	12.827
V	---	0,735		---	18.669
W	0,090	0,110		2.286	2.794

Uwagi:

• Wymiarowanie i tolerancja na ANSI Y14.5m, 1982.

• Kontrolowanie wymiaru: cal.

• Wymiar D nie obejmuje występu międzykonnect (dambar).Wymiar D, w tym występ, nie może przekraczać maksimum 0,043 (1,092).

Tło firmy

Od urodzenia w 1999 r. Na półprzewodnik (NASDAQ: ON) pojawił się jako pionierka w dostarczaniu wyrafinowanych rozwiązań technologicznych.Firma kieruje skupieniem się na inteligentnej integracji władzy i czujników.Przez lata wyrył swoją nazwę w sektorach dynamicznych, takich jak motoryzacyjny, przemysłowy i telekomunikacyjny.Warto zauważalne postępy w elektryfikacji pojazdu, zrównoważonej energii i ewoluującej infrastrukturze 5G.Ich zaangażowanie w innowacje rezonuje za pośrednictwem ogromnej linii produktów zaprojektowanej w celu przyjęcia wielu zastosowań.

W sektorze motoryzacyjnym na najnowocześniejszej technologii półprzewodnika podsyca przejście do pojazdów elektrycznych i autonomicznych.Ich wysokowydajne rozwiązania do zarządzania energią zwiększają wydajność i zakres nowoczesnych pojazdów elektrycznych.Innowacje wspierają zmniejszenie śladów węglowych oraz poprawia bezpieczeństwo i wydajność pojazdu.Rozważ ich główny wkład w systemy zarządzania akumulatorami i zaawansowane systemy wspomagania kierowcy (ADAS), które odzwierciedlają nieustępliwy dążenie branży w kierunku zrównoważonego transportu.

Arkusz danych pdf

LM2576TV-5G Arkuszy danych:

Cylindryczne uchwyty akumulatorów. PDF

LM2576.pdf

LM2576T-ADJ Arkuszy danych:

Cylindryczne uchwyty akumulatorów. PDF

LM2576.pdf

LM2576T-ADJG Arkuszy danych:

Cylindryczne uchwyty akumulatorów. PDF

LM2576.pdf

LM2576T-005G Arkuszy danych:

Cylindryczne uchwyty akumulatorów. PDF

LM2576.pdf

Często zadawane pytania [FAQ]

1. Wyjście mojego regulatora napięcia LM2576T-5.0 spada do 4,70 V pod obciążeniem.Dlaczego?

Podczas doświadczania spadku do 4,70 V wysoka odporność DC indukcyjnego jest często przyczyną podstawową.Wykorzystanie induktora mocy o niższym oporze może znacznie poprawić sytuację.Na przykład induktor o około 0,1Ω może skutecznie zmniejszyć spadek napięcia.Uważny wybór cech induktorów na podstawie ich właściwości elektrycznych zapewnia stabilną wydajność i wydajność w praktycznych zastosowaniach.

2. Jaka jest różnica między LM2576T-ADJ i LM2576T-5.0?

LM2576T-ADJ pozwala na regulowane napięcie wyjściowe.Wymaga zewnętrznych rezystorów, aby ustawić pożądane napięcie.Oferuje większą elastyczność w różnych aplikacjach.LM2576T-5.0 jest wyposażony w zintegrowany rezystor odniesienia.Zapewnia stałe wyjście 5V.Upraszcza proces projektowania.Idealny do zastosowań wymagających spójnego napięcia wyjściowego.

3. Czy LM2576 można użyć do zwiększania?

Nie, LM2576 jest ściśle regulatorem (Buck).W sytuacjach wymagających zwiększenia napięcia (krok) należy rozważyć alternatywy.Odpowiednie opcje obejmują te zaprojektowane specjalnie do zwiększania aplikacji i zapewnienia wydajnej i niezawodnej wydajności dla potrzeb.Podczas projektowania systemów zasilania wybór odpowiedniego regulatora-w dół lub podnoszeniu-maxymizuje wydajność i spełnia wymagania energetyczne systemu.
