IRFZ44N MOSFET: Funkcje, alternatywy i zalety

Ten artykuł zagłębia się w IRFZ44N MOSFET, kluczowy element nowoczesnego projektowania elektronicznego, podkreślając jego solidne funkcje i różnorodne zastosowania.IRFZ44N wyróżnia się ze względu na zdolność do zarządzania znacznym prądem z niską oporem, co czyni go preferowanym wyborem zadań związanych z zarządzaniem energią w różnych technologiach.Od kontroli motorycznej po projektowanie zasilania, efektywność i niezawodność MOSFET są szczegółowo badane, oferując wgląd w jego operacyjną i wszechstronność w branży elektronicznej.

Katalog

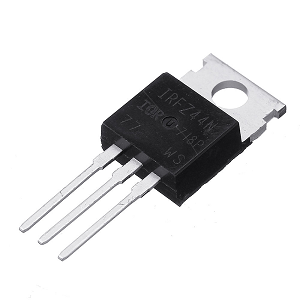

Przegląd IRFZ44N

. IRFZ44N, wyprodukowane przez Infineon Technologies, oznacza godną uwagi ewolucję w technologii Mosfet N-Kannel.To urządzenie może obsłużyć imponujący prąd drenażowy 49A, uzupełniony niezwykle niską opornością na 17,5 MΩ.Takie specyfikacje sprawiają, że nieocenione jest różnorodne zadania zarządzania energią, w tym między innymi kontrolę silnika i projektowanie zasilania, w których niezawodność jest nie tylko preferowana, ale często wymagana.

Aby osiągnąć najlepszą wydajność przy szczytowym prądu odpływowym, konieczne jest napięcie bramki do 10 V.Ten aspekt podkreśla znaczenie starannie zaprojektowanego obwodu sterownika bramki;Skuteczność ogólnego systemu może często zależeć od tego, jak dobrze funkcjonuje ten komponent.Dokładne zrozumienie zawiłości operacji sterowników bramy i ich wpływ na zachowanie MOSFET może okazać się korzystne w wymagających zastosowaniach.

Architektura IRFZ44N obsługuje wydajne działanie, gdy ważne jest ochrona energii.Ponadto jego funkcjonalność przy wysokich częstotliwościach, osiągając do 1 MHz, toruje drogę do wdrażania w różnych sektorach, takich jak telekomunikacja i sprzęt komputerowy.Konsekwencje pracy przy podwyższonych częstotliwościach, często wpływające na nie tylko wydajność, ale także aspekty takie jak kompatybilność elektromagnetyczna i zarządzanie termicznie.Wysoka rezystancja wejściowa IRFZ44N i szeroka tolerancja temperatury przyczyniają się do jej niezawodności w zakresie zastosowań.Okazuje się cenne w obu warunkach przemysłowych, charakteryzujących się różnymi warunkami operacyjnymi i w elektronice.

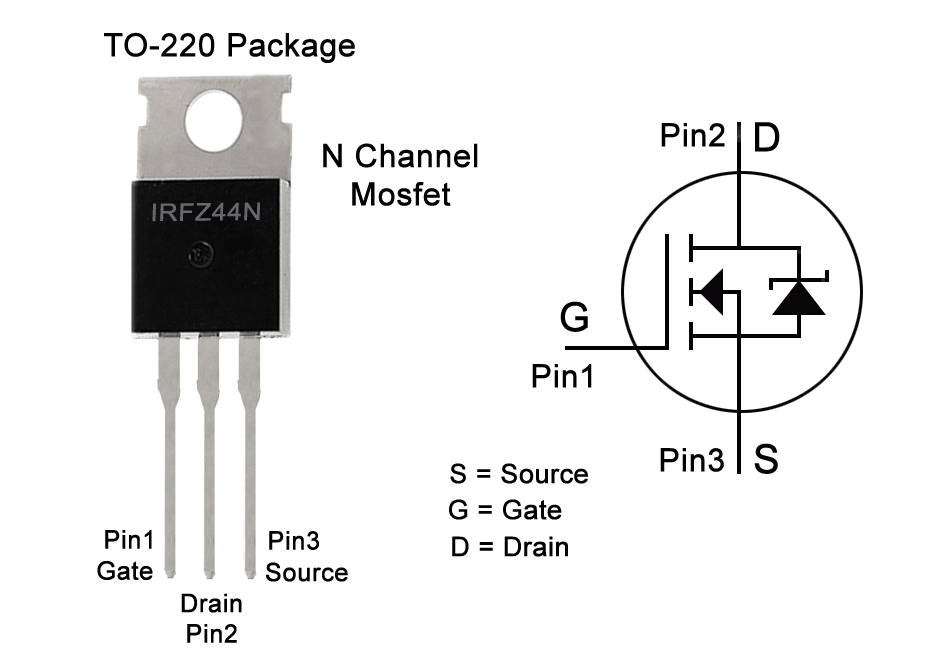

Konfiguracja pinów IRFZ44N

Pin	Nazwa pin	Opis
1	Brama	Kontroluje tendencję MOSFET
2	Odpływ	Prąd przepływa przez odpływ
3	Źródło	Bieżący przepływa przez źródło

Cechy IRFZ44N

• Napięcie progowe bramki (VGS-Th) waha się od 2 V (minimum) do 4 V (maksimum).

• Maksymalne napięcie źródła bramy (VGS) wynosi ± 20 V.

• Napięcie źródła drenażu (VDS) obsługuje do 55 V.

• Zdolność do rozpraszania mocy szczytowa przy 94 W.

• Szybkie przełączanie z czasem wzrostu ~ 60ns i czasem upadku ~ 45ns.

• Kompatybilny z Arduino z powodu niskiego progu progu bramki.

• Występuje w pakiecie TO-220.

• N-kanałowy MOSFET zaprojektowany do małych zastosowań sygnałowych.

• Ciągły prąd spustowy (ID) osiąga do 49A w 25 ° C.

• Pulsowany prąd spustowy (id-pik) może obsłużyć do 160a.

Alternatywy IRFZ44N

• • IRF2807

• • IRFB3207

• • IRFB4710

• • IRF3205

• • Irlz44n

• • STP55NF06L

• • FDP7030L

• • IRFZ48N

Jak i gdzie używać IRFZ44N MOSFET?

IRFZ44N MOSFET jest popularnym wyborem w obwodach elektronicznych ze względu na jego zdolność do wydajnego obsługi wysokich prądów i szybkiego przełączania.Jego niskie oporność zapewnia minimalną utratę mocy podczas pracy, co czyni go idealnym do zastosowań o dużej mocy.Ten MOSFET zaczyna prowadzić przy napięciu bramki zaledwie 4 wolty, ale aby w pełni włączyć i przenieść maksymalny prąd, wymaga napięcia bramki 10 woltów.Jeśli łączysz go z mikrokontrolerem takim jak Arduino, który działa przy niższych napięciach wyjściowych, możesz rozważyć użycie IRLZ44N, wariantu lepiej dla niższych napięć napędu bramki.

Aby skutecznie korzystać z IRFZ44N, ważne jest, aby zrozumieć, że działa on na podstawie kontroli napięcia przy jej bramie, w przeciwieństwie do starszych tranzystorów, które opierają się na prądu.Gdy do bramki nie jest nakładane napięcie, MOSFET pozostaje wyłączony, pozostawiając ścieżkę między odpływem a źródłem otwartym i zapobiegając przepływowi prądu.Zastosowanie wystarczającego napięcia do bramy zamyka tę ścieżkę, umożliwiając przepływ prądu.W prostych aplikacjach przełączania z Arduino możesz użyć obwodu tranzystorowego, aby zwiększyć napięcie bramki do wymaganego poziomu w celu pełnej aktywacji.W przypadku bardziej zaawansowanych aplikacji, takich jak szybkie przełączanie lub wzmocnienie, zaleca się użycie dedykowanego sterownika MOSFET w celu zapewnienia optymalnej wydajności i niezawodności.

Używając IRFZ44N z bramą 5 V Arduino

Podczas parowania MOSFET IRFZ44N z mikrokontrolerem 5 V, takim jak Arduino lub PIC, trzeba zrozumieć, że napięcie bramki 5 V jest niewystarczające do pełnego aktywacji MOSFET.Ograniczenie to może prowadzić do nieoptymalnej wydajności, szczególnie w aplikacjach wymagających obsługi wysokich prądów.W oparciu o charakterystykę wydajności MOSFET, napięcie bramki 5 V umożliwia urządzenie do przeprowadzenia do 20A prądu spustowego, ale nie pozwala MOSFET działać z pełnym potencjałem.Aby osiągnąć odpowiednią wydajność, napięcie bramki powinno być bliżej 10 V.W praktyce oznacza to, że prawdopodobnie będziesz potrzebować sterownika bramki, aby zwiększyć sygnał 5 V z mikrokontrolera do wymaganego 10 V.Sterownik bramy zapewnia w pełni włączenie MOSFET i działa wydajnie.Bez tej regulacji MOSFET może doświadczać problemów takich jak przegrzanie lub niekompletne przełączanie, które mogą degradować wydajność lub spowodować awarię w obwodzie.Zapewniając odpowiednie napięcie bramki, MOSFET będzie działał bezpiecznie i obsługuje wyższe obciążenia zgodnie z przeznaczeniem.

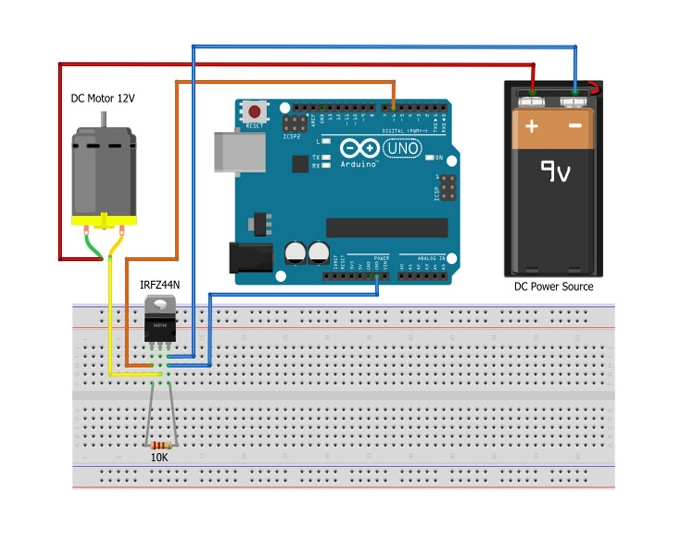

Powyższy obraz pokazuje konfigurację, w której Arduino Uno kontroluje silnik DC 12V za pomocą MOSFET IRFZ44N.Ponieważ Arduino wychodzi 5 V, a MOSFET potrzebuje 10 V, aby w pełni włączyć, dodanie sterownika bramki zwiększy wydajność MOSFET poprzez zwiększenie napięcia bramki.

Projekt obwodu IRFZ44N do przełączania ON-OFF

IRFZ44N MOSFET może być używany do budowy prostych, ale praktycznych obwodów, takich jak wrażliwy na dotyk wyłącznik do kontrolowania obciążeń o dużej mocy.Ta konfiguracja zawiera komponenty takie jak przekaźnik 12V, kondensator ceramiczny 104F i dioda 1N4007.MOSFET służy jako główny element przełączający, aktywowany przez sygnał wejściowy dotykowy.Przekaźnik 12V pozwala obwodowi obsługiwać wyższe obciążenia napięcia lub prądu, których sam MOSFET lub mikrokontroler nie mógł bezpośrednio zarządzać.Ceramiczny kondensator zapobiega fluktuacji napięcia po uruchomieniu przekaźnika, zapewniając stabilne działanie.Dioda 1N4007 chroni MOSFET przed uszkodzeniem skoków napięcia generowanych przez cewkę przekaźnikową podczas przełączania.Ta konstrukcja łączy zalety przełączania w stanie stałym z właściwościami elektromagnetycznymi przekaźnika, tworząc niezawodne i skuteczne rozwiązanie do kontrolowania urządzeń o dużej mocy.Pokazuje, jak zintegrować MOSFET z innymi komponentami, aby budować wszechstronne i solidne obwody.

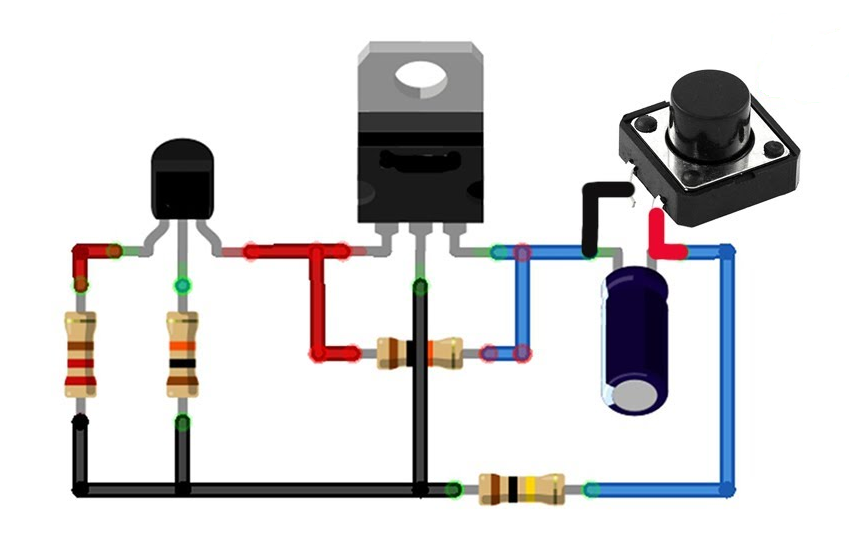

Powyższy obraz pokazuje podstawowy obwód przełącznika/wyłącznika.Można to zaktualizować za pomocą MOSFET IRFZ44N, przekaźnikiem 12V, kondensatorem ceramicznym i diodą do bardziej niezawodnego kontrolowania obciążeń o dużej mocy.

Bezpieczne działanie IRFZ44N

Aby zmaksymalizować wydajność i żywotność IRFZ44N, obsługuj ją poniżej 80% maksymalnych granic znamionowych.Zmniejsza to stres, minimalizuje wytwarzanie ciepła i poprawia niezawodność.Wymagane jest odpowiednie zarządzanie termicznie.Użyj radiatorów i pasty termicznej, aby skutecznie rozpraszać ciepło, zapobiegając awarii i zapewniając trwałość.Kluczowe jest równoważenie wydajności i bezpieczeństwa.Strategie takie jak dystrybucja obciążeń termicznych za pomocą komplementarnych komponentów mogą dodatkowo zwiększyć wydajność i stabilność, rozszerzając okres operacyjny komponentu.

Kroki w projektowaniu obwodów

Aby zaprojektować obwód z MOSFET mocy IRFZ44N, zacznij od zdefiniowania wymagań, w tym typu obciążenia, napięcia wejściowego i prądu wyjściowego, ponieważ określają one wybór komponentów i ogólną konstrukcję.Wybierz rezystory, kondensatory, diody i inne komponenty na podstawie ich ocen i kompatybilności w celu zapewnienia niezawodności i wydajności.Wybierz MOSFET IRFZ44N specjalnie ze względu na jego wysoką wydajność i niezawodność przełączania, potwierdzając jego oceny prądu i napięcia spełniające potrzeby obwodu.

Następnie oblicz napięcie bramki za pomocą arkusza danych MOSFET, aby zapewnić prawidłowe przełączanie, optymalizując wydajność, jednocześnie minimalizując straty mocy.Zaprojektuj obwód sterownika bramki, używając zewnętrznego układu IC sterownika do szybszego przełączania lub prostsze rozwiązanie oparte na tranzystorze, w zależności od priorytetów projektowych.Zamontuj obwód ostrożnie zgodnie z schematem, zapewniając dokładne połączenia, aby uniknąć błędów.Po zbudowaniu przetestuj obwód za pomocą narzędzi takich jak multimetry i oscyloskopy, aby weryfikować funkcjonalność, sprawdzanie wartości napięcia i bieżących w stosunku do oczekiwań.Rozwiąż wszelkie znalezione problemy i zoptymalizuj obwód, dostosowując komponenty, ponowne obliczanie napięć lub udoskonalanie układu.

Zastosowania IRFZ44N

• • Zarządzanie energią: Efektywnie obsługuje wysokie napięcia i prądy w urządzeniach przemysłowych i systemach obliczeniowych, zmniejszając utratę energii i ciepło.

• • Kontrola prędkości silnika: Umożliwia precyzyjne regulacje prędkości silnika dla płynnej, wydajnej pracy urządzeń, robotyki i automatyzacji.

• • Driving i miganie LED: Obsługuje PWM dla energooszczędnej kontroli światła w oświetleniu motoryzacyjnym i architektonicznym, o niezawodnej stabilności termicznej.

• • Telekomunikacja i obliczenia: Zapewnia szybkie przełączanie w celu szybkiego przesyłania danych i stabilnej wydajności w routerach, modemach i procesorach.

• • Konwertera mocy i falowniki: Optymalizuje konwersję energii w systemach AC-DC i DC-AC, w tym konfiguracja energii odnawialnej, takie jak słoneczne i wiatr.

• • Ładowanie baterii: Zapewnia wydajne i kontrolowane ładowanie akumulatorów EV i układów słonecznych, chroniąc zdrowie baterii.

• • Systemy UPS i sterowniki silnikowe: Zapewnia nieprzerwaną moc dla urządzeń i precyzyjną kontrolę silnika w aplikacjach przemysłowych i motoryzacyjnych.

• • Przełączanie wysokiej częstotliwości: Idealny do nowoczesnej elektroniki wymagającej niezawodnej, szybkiej i wydajnej wydajności przełączania.

Zalety IRFZ44N

Zwiększona trwałość

IRFZ44N został zaprojektowany tak, aby wytrzymać wymagające warunki, zapewniając długoterminową niezawodność.Jego solidne materiały budowlane i wysokiej jakości sprawiają, że jest w stanie skutecznie działać nawet w środowiskach podatnych na naprężenie termiczne lub elektryczne.

Szeroka dostępność

Ten komponent można łatwo uzyskać za pośrednictwem szerokiej sieci partnerów dystrybucyjnych.Jego konsekwentna obecność na rynku upraszcza proces pozyskiwania, minimalizując opóźnienia w produkcji.

Zgodność ze standardami branżowymi

IRFZ44N spełnia ustalone standardy kwalifikacji branżowej, zapewniając, że są zgodne z oczekiwanymi wymaganiami bezpieczeństwa i wydajności w aplikacjach.Możesz na nim polegać, aby zapewnić spójne wyniki w różnych systemach bez uszczerbku dla zgodności regulacyjnej.

Wydajne w przypadku aplikacji o niskiej częstotliwości

Jego konstrukcja jest zoptymalizowana pod kątem obwodów o niskiej częstotliwości, w których konsekwentnie zapewnia wysoką wydajność.Urządzenie zapewnia stabilne działanie, co czyni go niezawodnym wyborem dla aplikacji wymagających płynnej i kontrolowanej funkcjonalności w tych zakresach częstotliwości.

Standaryzowana konfiguracja PIN

IRFZ44N ma uniwersalną konstrukcję, która pozwala na prostą integrację z istniejącymi obwodami.Niniejsza standaryzacja eliminuje obawy dotyczące kompatybilności, umożliwiając bez wysiłku zastąpienie lub aktualizację komponentów bez przeprojektowania.

Silna zdolność obsługi obecnej

Dzięki swojej zdolności do skutecznego zarządzania wysokim obciążeniami prądu IRFZ44N zapewnia niezawodną wydajność w systemach intensywnie powiększających się.Jego stabilność termiczna i wydajność przenoszenia prądu sprawiają, że jest to solidny wybór do operacji na wysokim poziomie.

Różnice między IRLZ44N i IRFZ44N

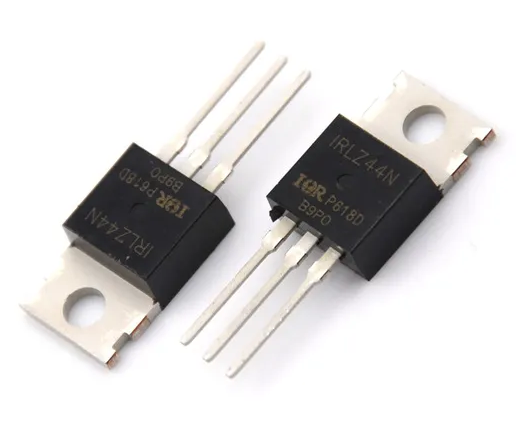

Irlz44n Mosfet

Wybór między nimi zależy od potrzeb aplikacji: prostoty i kompatybilności mikrokontrolera (IRLZ44N) w porównaniu do obsługi wyższych napięć z dodatkową złożonością (IRFZ44N).IRLZ44N ma niskie napięcie progowe bramki, co czyni go idealnym do bezpośredniej kontroli przez mikrokontrolery bez konieczności dodatkowych obwodów.To upraszcza projekty i zmniejsza koszty.IRFZ44N wymaga wyższego napięcia bramki i wymaga sterowników bramek, aby uzyskać optymalną wydajność, co zwiększa złożoność.IRLZ44N jest lepszy w przypadku systemów i projektów o niskiej mocy, które priorytetują łatwość integracji, takie jak obwody napędzane mikrokontrolerem.IRFZ44N wyróżnia się w aplikacjach o wysokim napięciu, wysokiej mocy, takich jak maszyny motoryzacyjne lub ciężkie, w których potrzebna jest trwałość i niezawodność.

IRFZ44N Wskazówki dotyczące rozwiązywania problemów

Rozwiązywanie problemów z obwodami elektronicznymi wymaga ustrukturyzowanej metody odkrywania i rozwiązywania potencjalnych powikłań, promowania trwałej funkcjonalności i doskonałej wydajności.Strategie przedstawione poniżej zbadają różne praktyki, które wzmacniają niezawodność obwodu i wzbudzą zaufanie do procesu.

Sprawdź wszystkie połączenia

Połączenia stanowią podstawę dowolnego obwodu elektronicznego.Kompleksowe badanie powinno obejmować nie tylko wizualną weryfikację nieuszkodzonych drutów, ale także wykorzystanie narzędzi, takich jak multimetry do oceny ciągłości.Luźne lub utlenione połączenia mogą powodować sporadyczne usterki, podkreślając znaczenie utrzymania bezpiecznego i nieskazitelnego interfejsu między komponentami.

Zapewnij odpowiednie napięcie bramki

Napięcia bramki nie można przecenić, ponieważ odgrywa rolę w dyktowaniu zachowania obwodu w tranzystorach w terenie (FET).Każdy komponent ma określone wymagania napięcia;Stąd zastosowanie regulowanego zasilania ma zasadnicze znaczenie w zapobieganiu uszkodzeniom fluktuacji napięcia.

Sprawdź przegrzanie

Zmokanie może powodować katastrofalne awarie w obwodach elektronicznych.Wdrażanie narzędzi, takich jak kamery obrazowania termicznego lub termometry w podczerwieni do monitorowania temperatury podczas pracy, może dawać nieoceniony wgląd w wydajność komponentów.Opanowanie strategii zarządzania termicznego, takie jak wykorzystanie radiatorów, wentylatorów lub pasty termicznej, może przedłużyć żywotność komponentów.Anegdotyczne dowody sugerują, że obwody wyposażone w systemy monitorowania temperatury doświadczają mniejszych awarii operacyjnych, podkreślając znaczenie proaktywnego zarządzania temperaturą.

Sprawdź integrację dodatkowych komponentów

Integracja dodatkowych elementów, takich jak kondensatory i rezystory, wymaga starannego rozważenia ich specyfikacji.Z czasem włączenie niekompatybilnych komponentów może prowadzić do niedokładnych odczytów i nieregularnego zachowania obwodu.Dokładny przegląd arkusza danych producenta i solidne zrozumienie wzajemnych powiązań między komponentami przyczyniają się do stworzenia bardziej odpornego projektu.

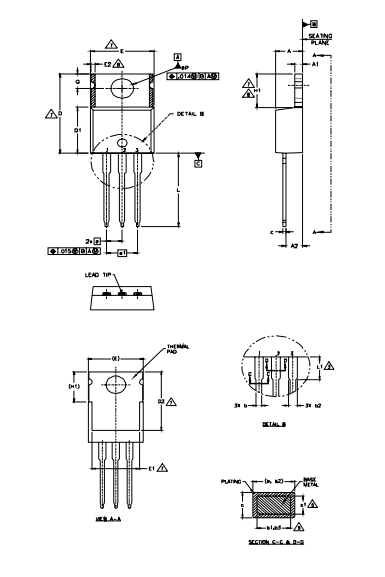

Pakiet IRFZ44N

Wniosek

IRFZ44N MOSFET jest bardzo przydatną częścią obsługi energii we wszystkich rodzajach projektów elektronicznych.Jego zdolność do radzenia sobie z wysokimi prądami i niskim oporem sprawia, że ​​idealnie nadaje się do pracy, takich jak sterowanie silnikami lub projektowanie zasilaczy.Ucząc się, jak to działa i używając go we właściwy sposób w swoich obwodach, możesz uzyskać najlepszą wydajność i niezawodność.Niezależnie od tego, czy pracujesz nad małymi gadżetami, czy dużymi systemami, IRFZ44N jest narzędziem, które dowodzi, jak ważne jest w dzisiejszych projektach elektronicznych.
