Przełączniki DPDT: typy, funkcje, aplikacje i porównanie

Ten przewodnik wyjaśnia wszystko, co musisz wiedzieć o przełącznikach DPDT, które są specjalnymi przełącznikami, które mogą kontrolować dwa obwody jednocześnie.Pokazuje, jak działa przełącznik w środku, jakie są różne typy i jak są one używane w projektach.Dowiesz się o przełączniku, rockerze, slajdzie, blokowaniu i chwilowych typach przełączników DPDT.Porównuje przełącza DPDT na inne typy przełączników i wskazuje na ich dobre i złe strony, pomagając zrozumieć, kiedy i dlaczego ich używać.

Katalog

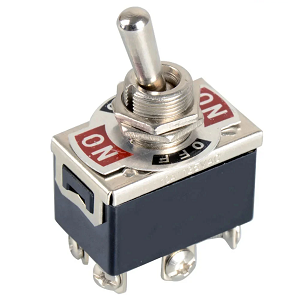

Co to jest przełącznik DPDT?

A Podwójny rzut podwójny biegun (DPDT) Przełącznik to element mechaniczny, który pozwala kontrolować dwa oddzielne obwody elektryczne za pomocą jednego ruchu przełącznika.Wewnątrz przełącznika znajdują się dwa niezależne bieguny, z których każdy kontroluje własny obwód, a każdy biegun może połączyć się z jednym z dwóch wyjść.Po odwróceniu przełącznika oba obwody zmieniają ścieżki jednocześnie.Pomyśl o przełączniku DPDT jako o dwóch przełącznikach podwójnego rzutu z pojedynczym biegunem (SPDT) połączonym i obsługiwanym jednocześnie.

W zależności od modelu przełączniki DPDT są dostępne w dwóch typach typowych: On-On i On-Off.Typ włączający przełącza się bezpośrednio między dwoma wyjściami, podczas gdy typ on-off-On obejmuje pozycję środkową, która odłącza oba wyjścia.Ten środkowy stan „off” jest przydatny, gdy trzeba tymczasowo zatrzymać obwód.Ponieważ kontroluje dwa obwody jednocześnie, przełącznik DPDT może uprościć projekty, zastępując dwa oddzielne przełączniki jednym.

Struktura przełącznika DPDT

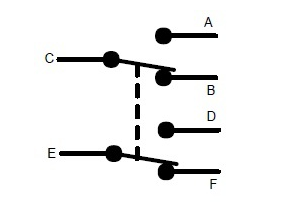

Rysunek 2. Układ terminalu przełącznika DPDT

Nazwa terminala	Opis funkcjonalny
C (wspólne 1)	Główny terminal pierwszego bieguna;łączy się z lub B w zależności od pozycji przełącznika
A (nr 1)	Zwykle otwarty kontakt pierwszego słupa;łączy się z c Po przełączaniu przełącznika na bok
B (NC 1)	Zwykle zamknięty kontakt pierwszego bieguna;łączy się z c Gdy przełącznik jest w pozycji domyślnej
E (wspólne 2)	Główny terminal drugiego bieguna;łączy się z d lub F w zależności od pozycji przełącznika
D (nr 2)	Zwykle otwarty kontakt drugiego bieguna;łączy się z e Po przełączaniu przełącznika na bok
F (NC 2)	Zwykle zamknięty kontakt drugiego bieguna;łączy się z e Gdy przełącznik jest w pozycji domyślnej

Jak działa przełącznik DPDT?

Przełącznik DPDT zmienia przepływ prądu w dwóch obwodach, przełączając dwa zestawy zacisków wyjściowych.Każdy biegun łączy pojedyncze wejście (zacisk COM) z jednym z dwóch wyjść (NO lub NC), w zależności od pozycji przełącznika.Po odwróceniu przełącznika na jedną stronę wspólne zaciski łączą się z jednym zestawem wyjść.Odwracanie go w drugą stronę łączy je z przeciwnym zestawem.Ta funkcja pozwala przełącznikowi odwrócić kierunek prądu lub zmieniać ścieżki obwodu.Wersja włączona przełącza się między dwoma aktywnymi stanami, podczas gdy wersja włączona obejmuje pozycję środkową, która rozbija obwód, przydatną, gdy trzeba zatrzymać lub wyłączyć oba obwody tymczasowo.

Kolejnym ważnym rozróżnieniem jest to, czy przełącznik jest chwilowy czy utrzymany: chwilowy przełącznik powraca do swojej pierwotnej pozycji po zwolnieniu, podczas gdy utrzymany przełącznik pozostaje w jego pozycji, aż do ponownego odrzucenia ręcznego.Typy chwilowych są używane do tymczasowych działań, takich jak testowanie lub wybór trybu, podczas gdy utrzymywane typy są preferowane do stabilnej, długoterminowej kontroli w aplikacjach takich jak przełączanie zasilania lub kierunek silnika.

Rodzaje przełączników DPDT

Przełączniki DPDT są dostępne w różnych stylach fizycznych i konfiguracjach mechanicznych.Każdy typ jest dostosowany do określonych zadań lub środowisk.

Standardowy przełącznik

Standardowy przełącznik DPDT ma dźwignię w stylu nietoperzy, którą można przerzucić do różnych pozycji, oferując silne informacje zwrotne w dotykowym.Ten typ przełącznika jest używany w aplikacjach, w których potrzebna jest wyraźna ręczna kontrola, takie jak przemysłowe panele sterowania, systemy generatora i różne rodzaje maszyn.Projektowanie przełączania ułatwia dostrzeganie i odczuwanie pozycji, w której jest przełącznik, co jest przydatne w środowiskach, w których wymagane jest szybkie i pewne przejście.

Jako przełącznik podwójnego rzutu (DPDT), standardowa wersja przełączania może kontrolować dwa osobne obwody jednocześnie.Każdy biegun ma dwa rzuty, umożliwiając podłączenie każdego obwodu z jednym z dwóch wyjść.To sprawia, że ​​przełącznik jest idealny do odwracania kierunków silników, przełączania między dwoma źródłami zasilania lub przełączania między trybami operacyjnymi w złożonych systemach.

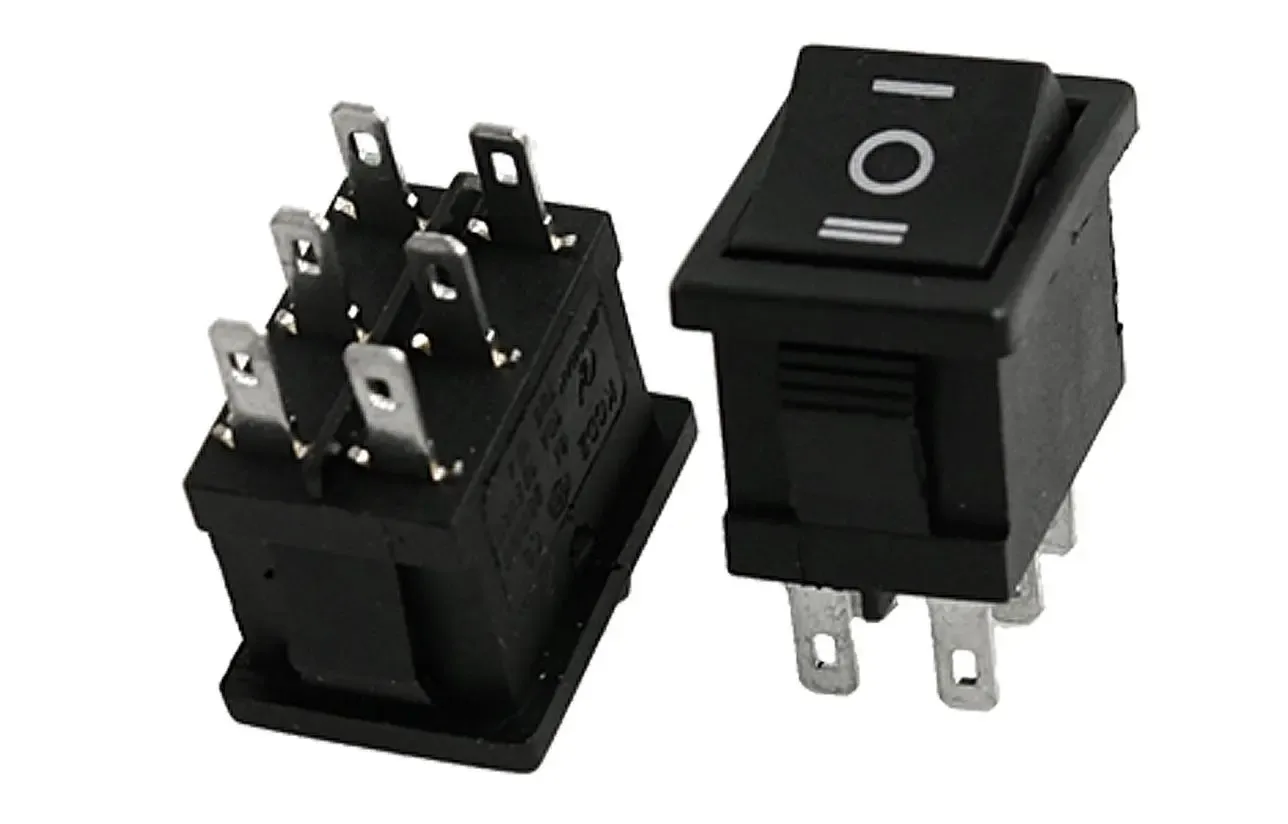

Rysunek 3. Standardowy przełącznik

Przełącznik rockera

Przełącznik wahacza jest rodzajem przełącznika DPDT, który działa poprzez naciskanie jednej strony płaskiego, obrotowego siłownika, powodując wzrost drugiej strony.W przeciwieństwie do bardziej mechanicznego wyczucia przełącznika przełączników, przełączniki wahacze oferują gładszą, cichą działalność, dzięki czemu są idealne do zastosowań, w których pożądany jest bardziej dopracowany lub niskoprofilowy interfejs.Ich powierzchnia siedzi spłukiwanie lub lekko uniesiona z panelu, przyczyniając się do czystej i nowoczesnej estetyki, dlatego powszechnie znajdują się je w urządzeniach domowych, sprzęcie medycznym i elektronice biurowej.

Funkcjonalnie przełącznik wahacza DPDT może kontrolować dwa oddzielne obwody, przy czym każdy biegun może przełączać się między dwoma zaciskami wyjściowymi.Pozwala to na te same wszechstronne aplikacje widoczne w innych formatach DPDT, takich jak sterowanie kierunkiem silnika, przełączanie obwodu lub przełączanie trybu, ale z eleganckim interfejsem i często lepszą łatwością użytkowania.

Rysunek 4. Przełącznik rocka

Przełącznik slajdowy

Przełącznik slajdów jest rodzajem przełącznika DPDT, który działa poprzez poruszanie małego siłownika w poziomie lub w pionie wzdłuż prostej ścieżki.Zamiast przewrócić lub kołysać, po prostu przesuwa przełącznik na przesunięcie między pozycjami, zapewniając niskoprofilową, intuicyjną metodę zmiany stanów.Przełączniki slajdów są preferowane w kompaktowych urządzeniach elektronicznych, takich jak miksery audio, instrumenty ręczne, zdalne sterowanie i elektronika.

Podobnie jak wszystkie przełączniki DPDT, przełącznik slajdów może jednocześnie przełączać dwa oddzielne obwody, przy czym każdy biegun łączy się z jednym z dwóch rzutów.Umożliwia to różne funkcje, takie jak odwrócenie polaryzacji, routing sygnałowy lub wybór wielu trybu, wszystko w niewielkim stopniu.Ślizgowe działanie daje wyraźne informacje zwrotne i często utrzymuje swoją pozycję bezpiecznie, co czyni ją niezawodną w przypadku zastosowań, w których należy unikać przypadkowego przełączania.

Rysunek 5. Przełącznik slajdów

Przełącznik blokujący

Przełącznik blokujący jest rodzajem przełącznika DPDT, który zawiera mechaniczny mechanizm blokujący do mocno utrzymywania siłownika po jego zaangażowaniu.Aby zmienić pozycję przełącznika, musisz zastosować dodatkową siłę lub wykonać określony ruch, taki jak ciągnięcie, pchanie lub skręcenie siłownika.Ta dodatkowa opór zapewnia, że ​​przełącznik nie jest przypadkowo przełączony, co czyni go wysoce odpowiednim dla systemów krytycznych bezpieczeństwa, maszyn przemysłowych, paneli lotniczych i środowisk o wysokiej wibracji, w których niezamierzone działanie może prowadzić do awarii lub niebezpieczeństwa.

Funkcjonalnie nadal działa jako podwójny przełącznik podwójnego rzutu, co oznacza, że ​​może kontrolować dwa niezależne obwody, z których każdy przełącza się między dwoma wyjściami.Zapewnia to wszechstronną kontrolę przy jednoczesnym zachowaniu bezpiecznego, celowego działania.Solidna konstrukcja i wzmocniony mechanizm bezpieczeństwa przełącznika blokującego są cenne w kontekstach, w których niezawodność, trwałość i intencje operatora.

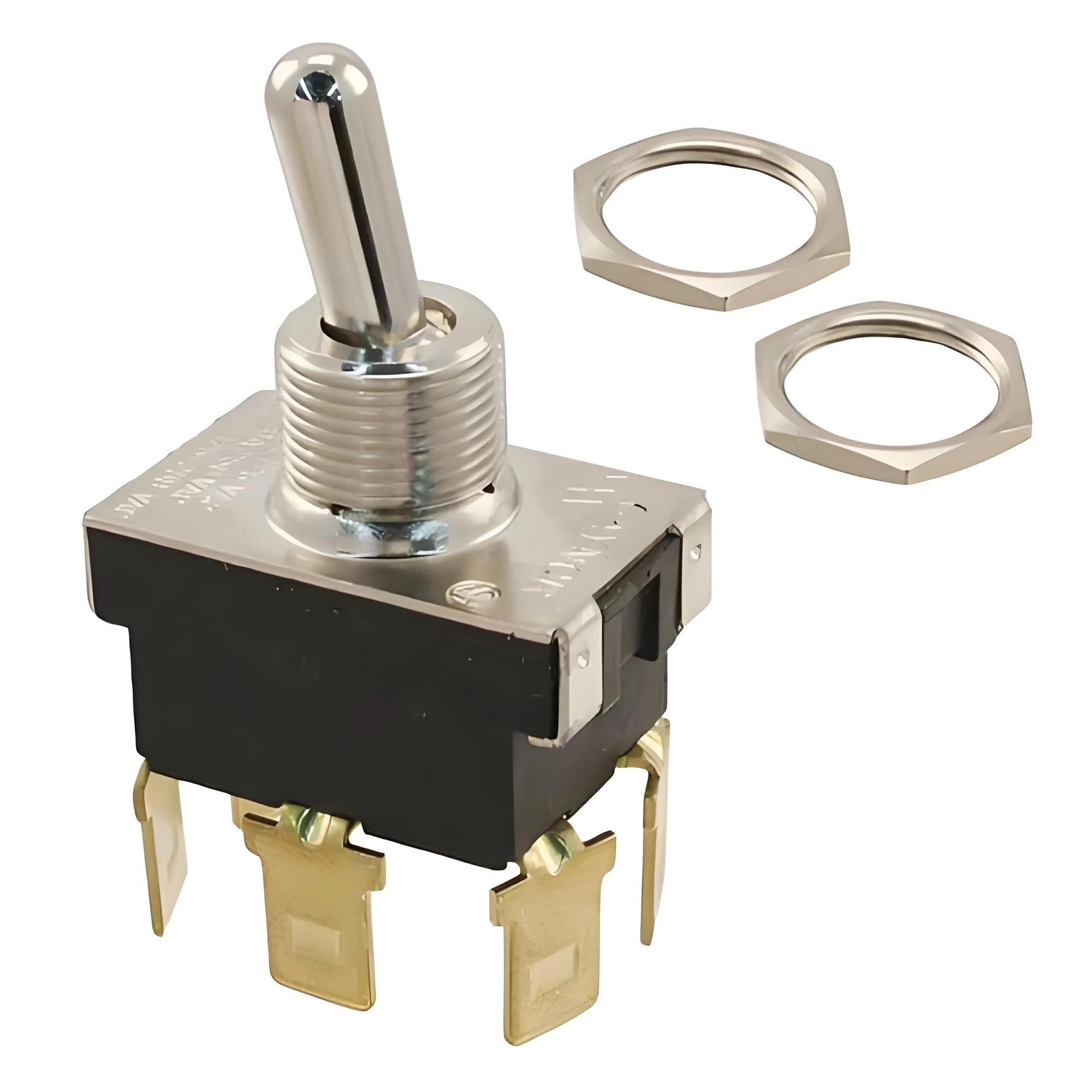

Rysunek 6. Przełącznik blokujący

Chwila dpdt

Chwilowy przełącznik DPDT to przełącznik sprężynowy, który powraca do jego domyślnej pozycji po zwolnieniu.W przeciwieństwie do przełączników zatrzasku, które pozostają na miejscu po przełączeniu, chwilowy przełącznik utrzymuje swój stan tylko podczas aktywnego naciskowania lub trzymania.To sprawia, że ​​jest bardzo odpowiednia do funkcji tymczasowych, takich jak zdarzenia wyzwalające, wysyłanie sygnałów sterowania lub angażowanie krótkoterminowych połączeń w systemach.Typowe zastosowania obejmują sprzęt testowy, panele kontrolne, robotyczne systemy uruchamiania i inne interfejsy wymagają krótkiego, ręcznego wejścia.

Jako podwójny przełącznik rzutu podwójnego bieguna, momentowy typ nadal kontroluje dwa niezależne obwody jednocześnie, przy czym każde przełączanie bieguna między dwoma rzucami.Ta funkcja pozwala jej być używane do zadań, takich jak odwracanie polaryzacji silnika, chwilowe przełączanie podwójnych wyjść lub wysyłanie szybkich impulsów w systemach automatyzacji.Jego wbudowany mechanizm wiosenny zapewnia szybki reset, który jest idealny do zapobiegania długotrwałym lub niezamierzonym zaangażowaniu obwodów.

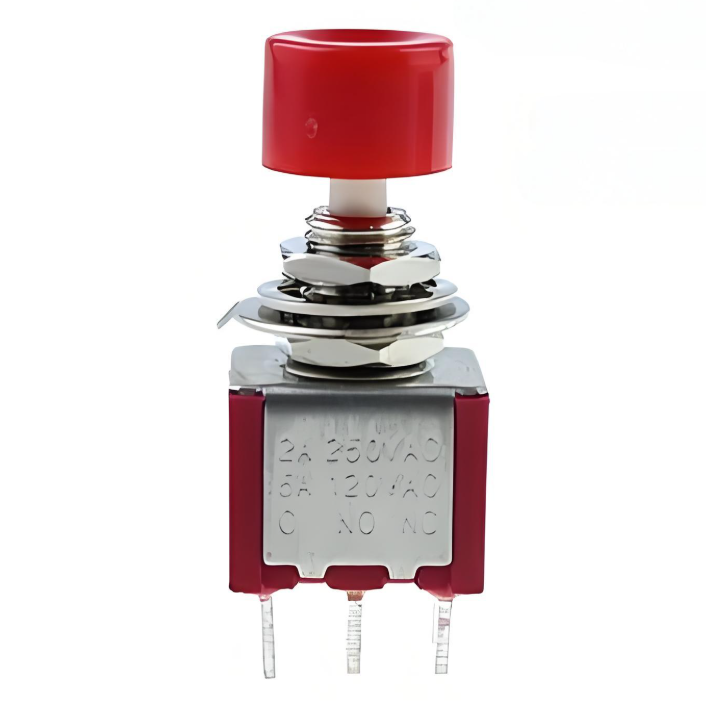

Rysunek 7. Chwilowy DPDT

Za pomocą przełącznika DPDT do sterowania silnikiem DC

Przełącznik podwójnego rzutu podwójnego bieguna (DPDT) jest praktyczną i szeroko stosowaną metodą odwrócenia kierunku silnika prądu stałego.Działa podobnie do ręcznego obwodu mostka H, ​​umożliwiając zmianę polaryzacji napięcia dostarczonego do silnika.Ta zmiana polaryzacji zmienia kierunek prądu przez silnik, co z kolei odwraca jego obrót.

Rysunek 8. Przełącznik DPDT na połączenie silnika

W pokazanym obwodzie zasilacz jest podłączony do środkowych zacisków przełącznika DPDT, oznaczonego C i D. Silnik jest podłączony na górnych zaciskach, a i B. Dolne zaciski, E i F, są połączone krzyżowo na górze: zacisk E jest podłączony do B, a F jest podłączony do A. to ten krzyżowy jest kluczem do odwrócenia kierunku silnika.Gdy przełącznik jest przełączany do jednej pozycji, prąd przepływa przez silnik w jednym kierunku, powodując obracanie się zgodnie z ruchem wskazówek zegara.Odwracanie przełącznika do przeciwnej pozycji odwraca przepływ prądu, powodując, że silnik wiruje w kierunku przeciwnym do ruchu wskazówek zegara.

Co to jest przełącznik DPDT?

Przełącznik przełączający DPDT jest określonym typem DPDT, który używa dźwigni (lub „uchwytu nietoperza”) do zmiany stanów.Działanie przełączające daje mocne, zauważalne kliknięcie, co jest pomocne, gdy ważne jest ręczne potwierdzenie.Większość przełączników przełączania DPDT ma konfigurację Off-On.Pozwala to przełączać się między dwiema ścieżkami obwodów, a także całkowicie odłączyć oba obwody w środkowej pozycji.

Wewnętrznie przełącznik przełączający działa jak dwa zsynchronizowane przełączniki SPDT.Umożliwia to zarządzanie dwoma oddzielnymi sygnałami lub liniami energetycznymi jednocześnie, takimi jak żywe i neutralne przewody w obwodach prądu przemiennego.Przełączniki te są powszechne w sterowaniu morskim, pulpitowaniu pojazdów i wytrzymałym sprzęcie.Wiele z nich jest uszczelnionych, aby oprzeć się wody, kurzu i brudu, spełniając standardy IP dla trudnych środowisk.

Porównanie DPDT z innymi typami przełączników

Typ przełącznika	Zdolność sterowania	Liczba obwodów Kontrolowane	Opcje wyjściowe	Typowe zastosowanie	Zsynchronizowane przełączanie
Spst	Proste włączanie/wyłączenie	1	1	Podstawowa kontrola światła lub mocy	NIE
Spdt	Przełącza jedno wejście między dwoma wyjściami	1	2	Routing sygnału, podstawowe przełączniki selektora	NIE
Dpdt	Przełącza dwa obwody między dwoma wyjściami	2	2 na obwód (4 ogółem)	Odwracanie silnika, podwójna kontrola systemu	Tak
Trójstronny przełącznik	Kontroluje jeden obwód z dwóch lokalizacji	1	2 pozycje	Oświetlenie domowe z wielu punktów	NIE
Przełącznik obrotowy	Wybiera z wielu wyjść w rotacji	1 (lub więcej, w zależności od projektu)	Wiele	Selektory wejściowe audio, wentylatory wielobiegowe	Nie (zwykle nie podwójna synchronizacja)

Zalety i wady

Zalety

• Kontroluje dwa obwody jednocześnie.

• Zastępuje dwa przełączniki SPDT, zmniejszając części.

• Włącza odwrócenie polaryzacji i przełączanie podwójne.

• Kompatybilny z systemami AC i DC.

• Projekt mechaniczny jest prosty i niezawodny.

Wady

• Droższe niż typy SPST/SPDT ze względu na wewnętrzną złożoność.

• Ręczna operacja brakuje inteligentnych funkcji, takich jak zdalne sterowanie lub opinie.

• Może zajmować więcej miejsca na zatłoczonych płytach obwodowych.

• Potrzebuje komponentów ochrony podczas przełączania obciążeń indukcyjnych o dużej mocy.

Zastosowania przełączników DPDT

Przełączniki DPDT są używane w dowolnym miejscu, aby kontrolować dwa obwody jednocześnie.Niektóre typowe zastosowania obejmują:

Kontrola silnika DC

Przełączniki DPDT mogą zmienić kierunek, w którym obryskuje silnik prądu stałego.Odbywa się to poprzez odwrócenie przepływu prądu elektrycznego.Na przykład, jeśli budujesz robota lub małą maszynę, możesz chcieć, aby koła lub ramiona poruszały się do przodu i do tyłu.Przełącznik DPDT może sprawić, że zdarzy się to łatwo, po prostu odwracając go w taki czy inny sposób.

Wybór źródła zasilania

Czasami urządzenie musi pracować z więcej niż jednym źródłem zasilania, takim jak zmiana baterii i wylotu ściany.Przełącznik DPDT ułatwia zmianę z głównego zasilania na kopię zapasową.Pomaga to utrzymać płynne działanie podczas cięć zasilania lub gdy jedno źródło nie jest dostępne.

Routing audio

W systemach audio możesz wybrać między różnymi wejściami dźwiękowymi (takimi jak mikrofon lub odtwarzacz muzyki) lub wyjściami (takimi jak słuchawki lub głośniki).Przełącznik DPDT może pomóc Ci wybrać, które dane wejściowe chcesz użyć lub dokąd powinien iść dźwięk, po prostu odwracając przełącznik.

Model Railroads

Zestawy pociągów modelowych często używają przełączników DPDT do kontrolowania kierunku pociągów.Przełącznik może odwrócić polaryzację torów, co zmienia kierunek poruszający się pociąg.To dodaje więcej zabawy i kontroli konfiguracji pociągu.

Oświetlenie

Przełączniki DPDT mogą pomóc kontrolować światła w bardziej złożonych konfiguracjach.Na przykład, jeśli masz oprawę oświetleniową z więcej niż jednym obwodem lub poziomem jasności, przełącznik DPDT może pozwolić ci wybrać, jak jasne jest światło lub która grupa świateł powinna włączyć.

Systemy automatyzacji

W systemach, które zwykle działają automatycznie, mogą być czasy, w których dana osoba musi przejąć kontrolę.Przełącznik DPDT może działać jako ręczne zastąpienie, umożliwiając osobie przejęcie kontroli w razie potrzeby.Można go również użyć do przełączania między różnymi trybami pracy, co daje większą elastyczność w działaniach systemu.

Wniosek

Przełącznik DPDT jest przydatny, ponieważ może kontrolować dwie ścieżki elektryczne jednocześnie za pomocą jednego prostego ruchu.Działa jak dwa mniejsze przełączniki współpracujące razem.Istnieją różne style przełączników DPDT, takie jak przełącznik lub slajd, każdy z różnych zadań.Przełączniki te doskonale nadają się do zmiany kierunku silnika, zbierania między źródłami zasilania lub podawanie ręcznej kontroli w systemach automatycznych.Chociaż mogą kosztować więcej i zajmować więcej miejsca niż przełączniki podstawowe, ich zdolność do obsługi dwóch obwodów jednocześnie sprawia, że ​​są inteligentnym wyborem dla wielu zadań elektrycznych.
