Kompleksowy przewodnik po ADC0804 ADC: pinout, schemat i użycie

Konwerterów analogowo-cyfrowych (ADC) wypełnia lukę między światami analogowymi i cyfrowymi, co czyni je niezbędnymi w nowoczesnej elektronice.Przekształcając sygnały analogowe, takie jak napięcie lub prąd, w precyzyjne wyniki cyfrowe, ADC umożliwiają urządzenia cyfrowe przetwarzanie i interpretowanie zjawisk.W miarę ewolucji technologii ADC stały się podstawowe dla systemów opartych na mikrokontrolerze, wpływając na branże, od automatyzacji po elektronikę konsumpcyjną.Wśród nich ADC0804 wyróżnia się jego historycznym znaczeniem i wszechstronnością.W tym artykule bada konfigurację, konfigurację obwodu i zastosowania ADC0804, rzucając światło na jego trwałe znaczenie w konwersji analogowo-cyfrowej.

Katalog

1. Przegląd ADC0804
2. Konfiguracja pinów
3. Funkcje ADC0804
4. Schemat obwodu ADC0804
5. Integracja ADC0804
6. Zastosowania dla ADC0804
7. Modele równoważne
8. Pakiet
9. Wniosek
Comprehensive Guide to ADC0804 ADC: Pinout, Schematic, and Usage

ADC0804 Przegląd

. ADC0804 jest 8-bitowym konwerterem CMOS, który wykorzystuje metodę kolejnej przybliżenia w celu osiągnięcia skutecznej konwersji cyfrowej.Zaprojektowany do wydajnej komunikacji z magistrali kontrolnej 8080A, jego trzypasmowe wyjścia upraszczają interakcje procesora, funkcjonując jako lokalizacje pamięci lub porty we/wy, usuwając wymagania dotyczące dodatkowego sprzętu interfejsu.Jego integracja z mikrokontrolerów-na przykład Raspberry Pi-jest wzmocniona przez wbudowane generowanie zegara, które łagodzi potrzebę zewnętrznych sygnałów czasowych.Oferując 8-bitową rozdzielczość, moduł ten staje się wszechstronny w różnych zastosowaniach, takich jak precyzyjne monitorowanie temperatury, podkreślając jego znaczący wpływ na nowoczesne ekosystemy technologiczne.Jego obszerne zastosowanie podkreśla głębokie poczucie niezawodności i zdolności.

W naszym codziennym życiu wyniki często pojawiają się jako ciągłe wartości matematyczne, przedstawiając wyzwania dla systemów opracowanych w dyskretnych domenach częstotliwości.ADC odgrywają główną część, przekształcając analogowe wejścia w dyskretne sygnały cyfrowe, które urządzenia elektroniczne mogą szybko przetwarzać, rozszerzając w ten sposób swoją użyteczność w różnych sektorach zaawansowanych technologii.Codzienne okoliczności wzmacniają konieczność tej konwersji, która pozwala złożonym systemom funkcjonować bez przeszkód.

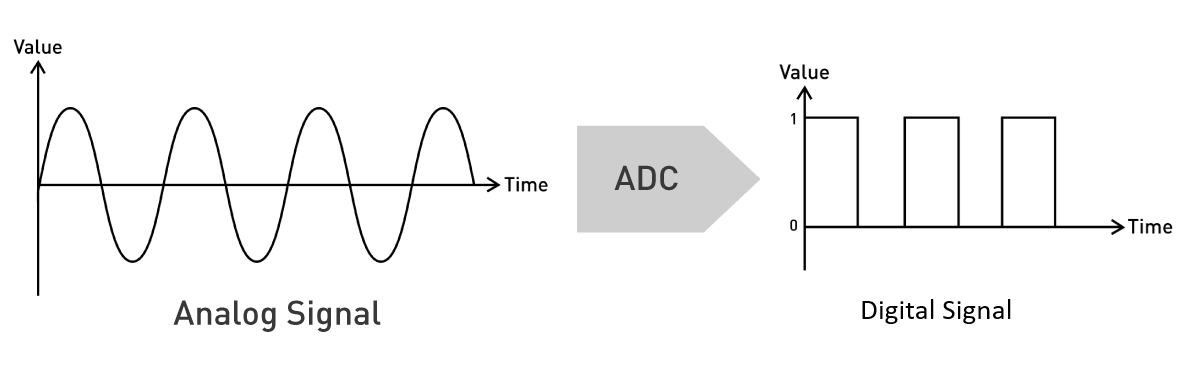

Analog-to Digital Converters

Konfiguracja pinów

W ramach 20-pinowej konfiguracji każdy PIN na ADC0804 jest przeznaczony do wyraźnego zadania, co stanowi podstawę jego wydajnej wydajności.

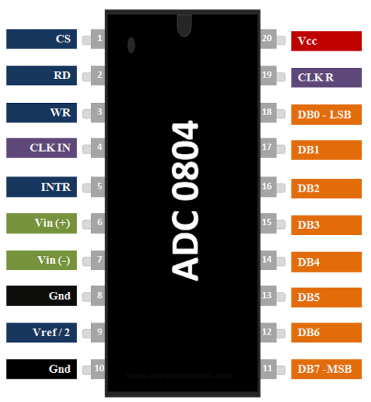

ADC0804 Pin Diagram

Funkcje pin

Pin
Nazwa pin
Opis
1
Chip Select (CS)
Wybór układu jest używany, jeśli używany jest więcej niż jeden moduł ADC. Domyślnie, uziemiony.
2
Przeczytaj (Rd)
Odczyt PIN musi być uziemiony, aby odczytać wartość analogową.
3
Napisz (WR)
PIN Write powinien być pulsowany wysoko, aby rozpocząć konwersję danych.
4
Clk in
Zegar zewnętrzny można tu podłączyć, w przeciwnym razie można użyć RC Aby uzyskać dostęp do zegara wewnętrznego.
5
Przerwanie (INTR)
Idzie wysoko na żądanie przerwania.
6
Vin (+)
Różnicowe wejście analogowe +.Połącz się z wejściem ADC.
7
Vin (-)
Różnicowe wejście analogowe -.Połącz się z podłożem.
8
Grunt
Analogowy szpilka uziemienia podłączona do uziemienia obwodu.
9
VREF/2
Napięcie odniesienia dla konwersji ADC.
10
Grunt
Cyfrowy szpilka uziemienia podłączona do uziemienia obwodu.
11–18
Bit danych 0 do bit 7
Siedem punktów bitowych danych wyjściowych, z których uzyskano wyjście.
19
Clk r
RC Rezystor czasowy dla zegara wewnętrznego generacja.
20
VCC
Wasowaj moduł ADC, użyj +5v.

Każdy pin w zespole ADC0804 odgrywa część operacji urządzenia, umożliwiając szczegółową interakcję z zewnętrznymi komponentami elektronicznymi.Układ pinów zapewnia płynne włączenie do wielu systemów elektronicznych, rozszerzając użyteczność ADC0804 w różnych scenariuszach.

Rola PIN VREF/2

PIN VREF/2 znacznie kształtuje napięcie odniesienia ADC, wpływając na sposób, w jaki fluktuacje wejściowe są tłumaczone na formę cyfrową.Gdy pin-9 pozostaje niezwiązany, pozwala na działanie w zakresie od 0 do 5 woltów, a konwersja nastąpiła w etapach 19,6 mV.Ta charakterystyka jest zgodna z zadaniami wymagającymi wysoce dokładnych pomiarów, ponieważ wpływa zarówno na zakres ADC, jak i rozdzielczość jego wyjścia.Uznanie tych etapów konwersji pomaga w udoskonaleniu projektowania systemów, które wymagają skrupulatnych cyfrowych reprezentacji sygnałów analogowych, podkreślając ich wrażliwość i precyzję w praktycznych zastosowaniach.

Funkcje ADC0804

Funkcja
Opis
Kompatybilność mikroprocesora
Bezproblemowa integracja ze wszystkimi mikroprocesorami lub samodzielna operacja.
Moduł ADC
8-bitowy moduł ADC jednokanałowy.
Zegar na chipie
Nie jest wymagany zewnętrzny oscylator (zegar).
Wyjście cyfrowe
Zakresy od 0 do 255.
Zakres napięcia wejściowego
2,5 V - 6,5 V.
Rozmiar kroku
Z VREF ustawionym na 5 V, każda 19,53 mV wzrasta wartość analogowa powoduje wzrost jednego bitu.
Opcje pakietu
Dostępne w 20-pinowych pakietach PDIP i SOIC.
Czas konwersji
Konwersja analogowo -cyfrowa wymaga 110 mikrosekund.
Wewnętrzna częstotliwość zegara
Działa przy 640 kilohertz.
Zdolność pomiaru napięcia
Mierzy napięcia od 0 do 5 woltów z wejściem 5 V dostarczać.
Zgodność odniesienia napięcia
Kompatybilny z różnymi odniesieniami do napięcia, z Minimum 2,5 V.
Kompatybilność urządzenia
W pełni funkcjonalne z urządzeniami CMOS i TTL.
Zegar wewnętrzny
Częstotliwość robocza przy 640 kHz.
Zerowa regulacja
Brak potrzeby zerowej regulacji podczas pracy.
Minimalny czas konwersji
110 mikrosekund.
Wejście napięcia różnicowego
Obejmuje zróżnicowane analogowe wejście napięcia.

Schemat obwodu ADC0804

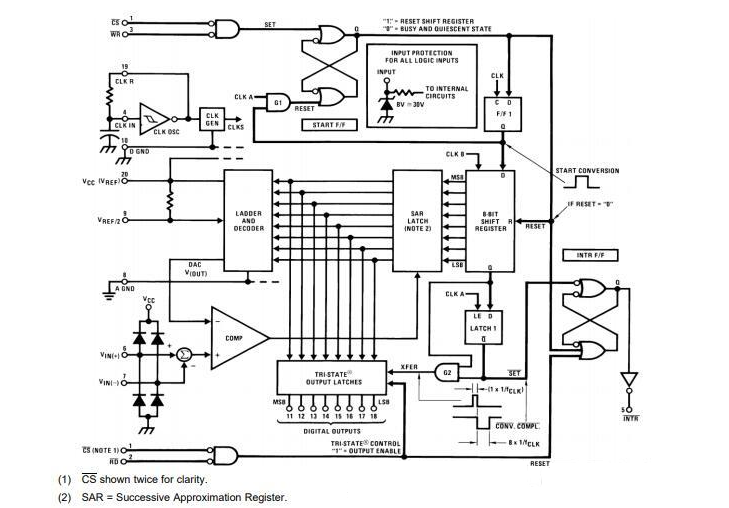

Funkcjonalny schemat blokowy

ADC0804 Circuit Diagram

Obwód wewnętrzny

ADC0804 wykonuje delikatne zadanie przekształcenia sygnałów analogowych w dane cyfrowe, procedura głęboko zakorzeniona w wielu scenariuszach wymagających dokładnego pomiaru i regulacji.Aby w pełni wykorzystać to urządzenie, należy zbadać fascynujące interakcje elektronów wewnątrz.Ta eksploracja wykracza poza zwykłą konwersję sygnału, obejmując harmonię różnych podrzędnych pracujących płynnie razem.Szczegółowe zrozumienie tego procesu może zapewnić głęboki wgląd w maksymalizację wydajności, osiągając zarówno spójną wydajność, jak i niezawodność w ustawieniach praktycznych.

Obejmując złożoną strukturę wewnętrzną, ADC0804 wdraża zaawansowaną sieć bram, klapek i dekoderów zaangażowanych w transformację sygnału.Zatrzmieć SAR (kolejne rejestr aproksymacji) jest kluczem, wykonując algorytm wyszukiwania binarnego do konwersji ciągłych wejść analogowych na dokładne wyniki cyfrowe.W przypadku tego zadania wymagane było skoordynowane działanie dodatkowych komponentów, takich jak bufory trójstanowe i 8-bitowe zmiany biegów, które łącznie zapewniają strukturalny i spójny przepływ danych.Opierając się na praktycznych doświadczeniach inżynierskich, dopracowanie tych elementów może znacznie zwiększyć precyzję konwersji-głównie w środowiskach, w których nawet niewielkie rozbieżności znacznie wpływają na wyniki.W ramach złożonych systemów chwytanie tych subtelności oferuje taktyczną korzyść w rafinacji i dostosowywaniu się do różnych wymagań.

Integracja ADC0804

Rozpocznij sekwencję integracji, angażując ADC, pociągając pin CS do niskiego stanu.Następnie zainicjuj konwersję analogowo-cyfrową, dostosowując pin WR.Należy go dostosować do intrin;Niski stan odzwierciedla zakończony proces konwersji.Uzyskaj dostęp do wyjścia cyfrowego, dostosowując pin RD.Poniżej znajduje się przykład kodu C, który rzuca światło na te kroki proceduralne:

• Ustaw `CS = 0;` // Włącz ADC, wybierając układ.

• `WR = 0;` // Wskaż uruchomienie operacji zapisu.

• Wprowadź „opóźnienie (10);` // Zezwalaj na wystarczającą ilość czasu na stabilizację sygnału.

• Ustaw `WR = 1;` // Wywołaj proces konwersji.

• Wykorzystaj pętlę `(INTR == 1);` // STELAIN OTCZECZANIE, aż zakończy się konwersja.

• Ustaw `rd = 0;` // odzyskaj i odczytaj wynik konwersji.

Precyzja potrzebna w czasie i sekwencji jest dominująca w celu zapewnienia dokładnego wyszukiwania danych.Korzystając z osobistych spostrzeżeń, skrupulatna uwaga na czas może głęboko wpływać na wiarygodność wyników konwersji, podobnie jak poleganie na rytmie, tworząc harmonijne melodie.

Demonstracja obwodu proteusowego

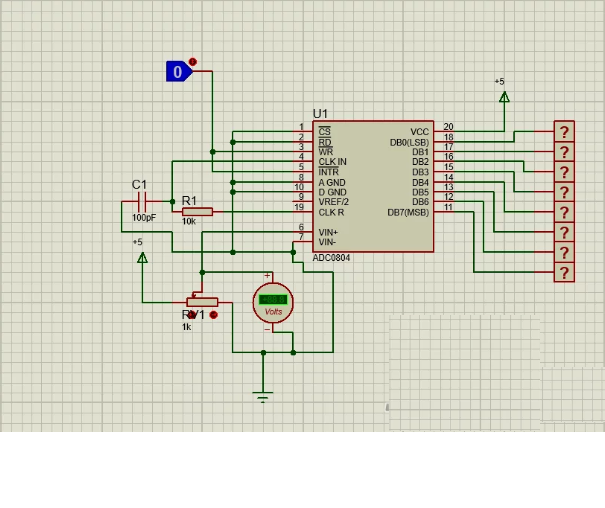

Example Circuit Proteus 1.

W szczegółowej symulacji proteusowej funkcjonalność konwersji Adept ADC0804 jest intensywnie wykazana.Konfiguracja pociąga za sobą połączenie między źródłem napięcia zmiennego a analogicznymi pinami wejściowymi ADC, zjednoczonymi przez wspólne uziemienie.Ta konfiguracja zapewnia, że ​​wyniki cyfrowe zmiany lustra w sygnałach wejściowych o wysokiej wierności.

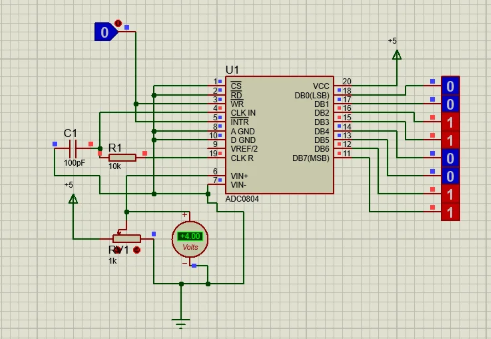

Example Circuit Proteus 2.

Na przykład wprowadzanie około 4 woltów zazwyczaj skutkuje wyjściem binarnym „11001100”, co przekłada się na wyjście analogowe 3,9 V po konwersji.To prawie dokładne analogowe odbicie podkreśla zdolność ADC0804 do tłumaczenia sygnałów analogowych na formaty cyfrowe.Takie symulacje są stosowane podczas dopracowania systemów aplikacji, podkreślając nieocenioną rolę wiedzy empirycznej w osiąganiu doskonałości w tych konwersjach.

Aplikacje dla ADC0804

Integracja platformy

ADC0804 słynie z zdolności adaptacyjnych i jest często stosowany na różnych platformach, z niezwykłym zastosowaniem w popularnym Raspberry Pi.Jego płynna zdolność interfejsu z różnorodną gamą źródeł wejściowych pokazuje jego przydatność w projektach koncentrujących się na konwersji analogowo-cyfrowej.Obserwacje z wielu scenariuszy integracji sugerują, że w połączeniu z platformami takimi jak Raspberry Pi, interakcja jest uproszczona, zachęcając do zwiększonego doświadczenia poprzez dostarczanie precyzyjnych wyników cyfrowych z sygnałów analogowych.Ta symbiotyczna integracja ułatwia środowisko, w którym przetwarzanie danych jest bardziej usprawnione, umożliwiając innowacyjne osiągnięcia w obszarach takich jak automatyzacja domu i gromadzenie danych.

Czujnik i przetwornik

ADC0804, z jego biegłością w integracji czujników i przetworników, jest głównie przydatny.Wykonuje funkcję dynamiczną poprzez przekształcenie sygnałów analogowych z czujników temperatury, wskaźników ciśnienia i różnych przetworników w dane cyfrowe zarządzane przez współczesne mikrokontrolery.Ta harmonia gwarantuje, że przetłumaczone dane utrzymują dokładność i reakcję, co jest nieocenione w dynamicznych ustawieniach monitorowania.Przezwyciężanie problemów takich jak szum sygnałowy staje się możliwy do osiągnięcia poprzez przemyślany projekt obwodu i staranne wybór komponentów, zapewniając w ten sposób niezawodną integralność danych.

Tablice czujników

W dziedzinie macierzy czujników ADC0804 jest wysoce ceniony ze względu na możliwość skutecznego obsługi wielu wejść.Konwencjonalne konfiguracje obwodów podkreślają swoją wydajność w projektach wymagających zsynchronizowanego pozyskiwania danych z wielu czujników.Wdrożenie ADC0804 w takich środowiskach często powoduje skalowanie możliwości sieci czujników.Ta aplikacja jest w większości korzystna w systemach monitorowania środowiska, gdzie dynamiczne jest ciągłe gromadzenie danych z wielu lokalizacji.

Pomiar i wskazanie napięcia

ADC0804 znajduje wyraźne zastosowanie w systemach pomiaru napięcia i wskaźników, wykorzystując swoje umiejętności do zapewnienia precyzyjnych odczytów poziomu napięcia cyfrowego w systemach wymagających monitorowania i kontroli.Ta aplikacja często wykorzystywana w edukacyjnych laboratoriach i ekonomicznych konfiguracjach pomiarów, ta aplikacja jest przykładem elastyczności i dostępności komponentu na różnych poziomach.Wdrożenia strategiczne ujawniają, że sprzężenie ADC0804 z dodatkowymi komponentami może zwiększyć widoczność zmian napięcia, ułatwiając sprawne zarządzanie układami elektrycznymi.

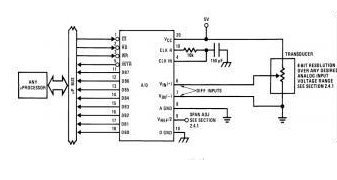

ADC0804 Typowy schemat aplikacji

ADC0804 Typical Application Schematic

Równoważne modele

• • ADC0808

• • MAX1112

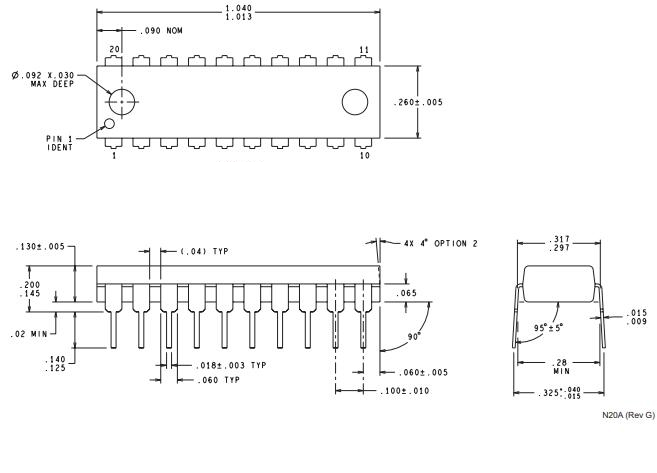

Pakiet

ADC0804 Package

Wniosek

ADC0804 pozostaje godnym uwagi przykładem wydajnej i dostępnej technologii konwersji analogowo-cyfrowej.Jego prosta architektura, w połączeniu z niezawodną wydajnością, zapewnia możliwość adaptacji w różnych zastosowaniach.Rozumiejąc jego funkcje i konfigurację, możesz wykorzystać ADC0804, aby zoptymalizować wydajność i precyzję systemu.W miarę wzrostu zapotrzebowania na skuteczne przetwarzanie sygnału, ADC0804 jest przykładem solidnego rozwiązania, łącząc tradycyjne zasady inżynieryjne z współczesnymi potrzebami technologicznymi.Dzięki starannej integracji i innowacyjnej aplikacji toruje drogę do postępów w systemach cyfrowych, udowadniając, że prostota i funkcjonalność mogą płynnie współistnieć.

O nas

ALLELCO LIMITED

Allelco to znany na całym świecie, kompleksowy Dystrybutor usług hybrydowych komponentów elektronicznych, zobowiązany do świadczenia kompleksowych usług zamówień i łańcucha dostaw dla globalnych branż produkcji i dystrybucji elektronicznej, w tym globalnych 500 najlepszych fabryk OEM i niezależnych brokerów.
Czytaj więcej

Szybkie zapytanie.

Proszę wysłać zapytanie, natychmiast odpowiemy.

Ilość

Często Zadawane Pytania [FAQ]

1. Jaką funkcję obsługuje ADC0804?

Głównym zadaniem ADC0804 jest przełożenie napięć analogowych na ich cyfrowe odpowiedniki.Ta funkcja znajduje narzędzie w aplikacjach wymagających przetwarzania systemu cyfrowego, takie jak monitorowanie temperatury lub interpretacja dźwięku.Te konwersje służą jako kanał, łącząc namacalne środowisko analogowe z cyfrową elektroniką i umożliwiając bezproblemową interakcję i analizę.

2. Jak szybko można zakończyć konwersję?

Na prędkość konwersji wpływa częstotliwość zegara, przy szczytowej wydajności 110 mikrosekund.Ta szybka konwersja obsługuje obsługę danych, która jest aktywna w systemach mających na celu szybką reakcję.Opanowując konfiguracje zegara, można zauważyć, że można zauważyć wydajność, ilustrując jego znaczenie zarówno w gadżetach przemysłowych, jak i konsumenckich.

3. Dlaczego istnieją dwa dedykowane szpilki naziemne?

Wykorzystanie oddzielnych analogowych i cyfrowych pinów naziemnych zmniejsza zakłócenia szumu.Ta separacja jest kluczem do zachowania czystości sygnału podczas konwersji, chroniąc analogowe wejście przed ingerencją cyfrową.Praktycznie stosowanie prawidłowego uziemienia może zwiększyć dokładność pomiaru i niezawodność, szczególnie w delikatnych ustawieniach.

4. W jaki sposób konfiguracja bitowa struktury ADC0804?

ADC0804, stosując 8-bitową konwersję za pomocą kolejnej metody aproksymacji, udostępnia sygnał analogowy krok po kroku dla precyzji i wydajności.Chwytając tę ​​konfigurację, dowiaduje się, w jaki sposób różne rozdzielczości spełniają określone potrzeby i jak zarządzane są kompromisy dotyczące dokładności prędkości w różnych aplikacjach.

5. Który pin ma kluczowe znaczenie dla wyboru w ADC0808?

W ADC0808 pin VREF/2 jest kluczem do konfiguracji napięcia odniesienia, kształtując widmo konwersji.Rola napięcia odniesienia jest początkowa w definiowaniu ograniczeń wejściowych i precyzji konwersji, szczególnie istotnej w wyspecjalizowanych sektorach, takich jak oprzyrządowanie i kontrola.

6. W jaki sposób sygnalizowane jest zakończenie konwersji?

Pin-5 (INT) na ADC0804 sygnalizuje koniec konwersji poprzez niskie.Ten alert wywołuje późniejsze przetwarzanie, usprawnianie automatyzacji i zwiększania wydajności systemu.Skuteczne wykorzystanie sygnału Intr w systemach może znacznie zwiększyć przepustowość operacyjną.

7. Jak porównują ADC0804 i ADC0808?

Rozróżnienie leży w konfiguracjach napięcia odniesienia i alertach końcowych konwersji między ADC0804 i ADC0808.Rozpoznanie tych kontrastów kieruje wyborem konwertera na podstawie określonych wymagań dotyczących użycia, podkreślając różne siły urządzeń zgodnych ze specyfikacjami systemu.

8. Co odróżnia ADC0804 od MAX1112?

Podczas gdy ADC0804 opiera się na równoległej konwersji, MAX1112 przyjmuje podejście szeregowe.Każda technika przynosi jej zalety: równolegle zwiększa prędkość dzięki bardziej skomplikowanym okablowaniu, a serial upraszcza projekt, choć w wolniejszym tempie.Ten wybór jest często podyktowany wymaganiami projektu, odzwierciedlając praktyczne spostrzeżenia w strumieniach projektowania i integracji.
