BTS7960B Sterownik silnika IC: Aplikacje, pinout i arkusz danych

Niniejszy przewodnik eksploruje silnik silnika BTS7960B IC, kluczową część serii novalithic zbudowanej do potężnej i wydajnej kontroli silnika.Obejmuje projekt IC, praktyczne zastosowania i zaawansowane funkcje, pokazujące, w jaki sposób przoduje w branżach wymagających niezawodnego i precyzyjnego zarządzania silnikiem.Od podstawowych funkcji po specyfikacje techniczne i aplikacje, ten przewodnik podkreśla, w jaki sposób BTS7960B napędza innowacje w technologii kontroli silników.

Katalog

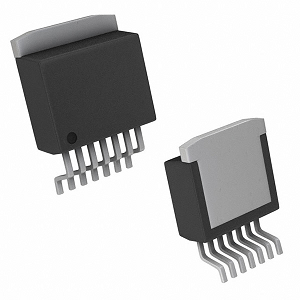

Co to jest sterownik silnika BTS7960B?

. BTS7960B jest zaawansowanym zintegrowanym obwodem zaprojektowanym do wysokiej kontroli silnika prądu, częścią serii novalithic.Obejmuje on MOSFET w kanale P i MOSFET w kanale N, w połączeniu z osadzonym sterownikiem IC.Ta konfiguracja jest dostosowana do kontroli motorycznej, biegli w przetwarzaniu silników, które wymagają znacznych prądów elektrycznych z finezją.Architektura BTS7960B wyróżnia się zarządzaniem silnikami o dużej mocy, znajdując słodki punkt między wydajnością energetyczną a niezawodnością.Integracja MOSFET na pół mostu nadaje się do dynamicznych scenariuszy obejmujących precyzyjną modulację prędkości motorycznej i momentu obrotowego.BTS7960B wyróżnia się jako wiarygodne rozwiązanie, zajmując się tymi rygorystycznymi wymaganiami.

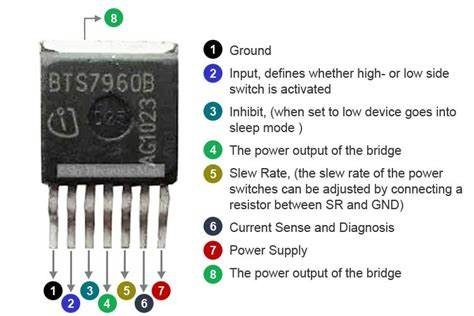

Konfiguracja PIN BTS7960B

Pin	Nazwa pin	Opis
1	GND	Grunt
2	W	Wejście określa, czy przełącznik boczny jest wysoki, czy niski aktywowany
3	Inh	Hamować (po ustawianiu na niskim poziom tryb)
4	NA ZEWNĄTRZ	Moc wyjściowa mostu
5	Sr	Szybkość obliczeń (szybkość obliczeń przełączników zasilania może być dostosowane przez podłączenie rezystora między SR i GND)
6	JEST	Obecny zmysł i diagnoza
7	Vs.	Zasilacz
8	NA ZEWNĄTRZ	Moc wyjściowa mostu

BTS7960B Funkcje i specyfikacje

Funkcje i specyfikacje	Opis
Odporność na ścieżkę	Typowe 16 MΩ @ 25 ° C
Niski prąd spoczynkowy	Typowe 7 µA @ 25 ° C
Zdolność PWM	Do 25 kHz w połączeniu z aktywnym swobodnym kółkiem
Ograniczenie prądu w trybie przełączanym	Zmniejsza rozpraszanie mocy w warunkach nadprądowych
Obecny poziom ograniczenia	Typowy 43a
Diagnoza flagi statusu	Obejmuje aktualną zdolność sensowną
Zamknięcie wyprzedzania	Zawiera zachowanie zatrzasne
Blokada przepięcia	Chroni przed nadmiernym napięciem
Zamknięcie podwozia	Zapobiega działaniu przy niewystarczającym napięciu
Obwód kierowcy	Wyposażony w dane wejściowe na poziomie logiki
Regulowane stawki	Umożliwia zoptymalizowaną wydajność EMI

BTS7960B Alternatywny sterownik silnika ICS

• • L293d

• • DRV8833

• • MX1508

• • TB6612fng

• • L298

Korzystanie z sterownika silnika BTS7960B IC

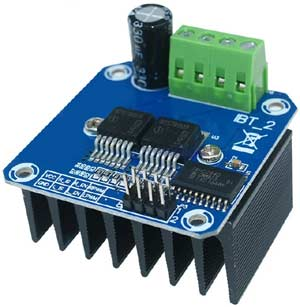

Sterownik silnika BTS7960B IC jest kluczowym elementem zarządzania silnikami o dużej mocy, które działają przy napięciach przekraczających 40 woltów.Ten układ scalony jest używany do zastosowań, które wymagają zarówno wysokiej energii, jak i precyzyjnej kontroli.W przypadku silników wymagających obrotu dwukierunkowego dwa BTS7960B ICS są używane w konfiguracji pół mostu.Ta konfiguracja umożliwia gładkie zmiany kierunku i wydajną kontrolę silnika.Poniższy rysunek pokazuje moduł sterownika silnika BTS7960B, zawierający konfigurację podwójnego układu z radiatorem do wydajnego rozpraszania ciepła.Ten moduł jest przeznaczony do sterowania silnikiem o dużej mocy, obsługującym aplikacje wymagające solidnej i niezawodnej wydajności.

Moduł BTS7960B

Aby uregulować prędkość silnika, BTS7960B opiera się na sygnałach modulacji szerokości impulsowej (PWM), które kontrolują czas trwania prądu i intensywność prądu silnika.Te sygnały PWM można wygenerować za pomocą mikrokontrolera lub IC 555 Timer.Dla początkujących Timer 555 oferuje prosty sposób nauki podstaw kontroli silnika.Dodatkowo, stosowanie IC ULN2003 pomaga chronić wrażliwe komponenty przed potencjalnymi nadmiernymi obrotami.Właściwa integracja tych komponentów zapewnia stabilne i niezawodne działanie motoryczne, zwiększając ogólną wydajność systemu.

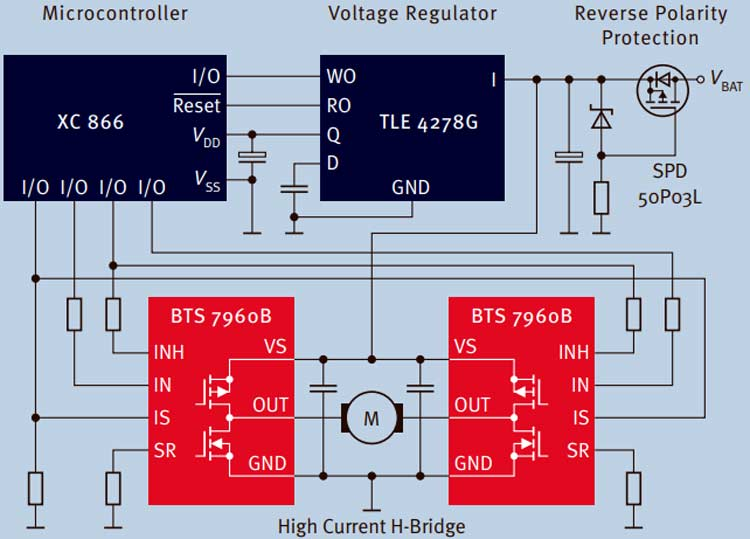

Konfiguracja mostka H jest ważna dla kontrolowania kierunku silnika, umożliwiając ruch zarówno do przodu, jak i do tyłu poprzez przełączanie polaryzacji napięcia na zaciskach silnika.Podłączenie dwóch bts7960b w konfiguracji mostka H zapewnia precyzyjną kontrolę nad obrotem silnika po sparowaniu z modulowanymi sygnałami PWM.Konieczne są ostrożne okablowanie i projektowanie, aby uniknąć problemów, takich jak przypadkowe zwarcie.Opanowanie tej konfiguracji pozwala na opracowanie elastycznych, responsywnych systemów kontroli motorycznej, które wykazują zarówno umiejętności techniczne, jak i kreatywność rozwiązywania problemów.Poniższy schemat obwodu prezentuje konfigurację okablowania dla systemu sterowania silnikiem o wysokiej prądu m mostu za pomocą dwóch układów sterownika silnika BTS7960B.Konfiguracja obejmuje mikrokontroler do generowania sygnałów PWM, regulator napięcia (TLE4278G) i ochronę odwrotnej polaryzacji.Ten układ umożliwia precyzyjną dwukierunkową kontrolę silnika, jednocześnie chroniąc komponenty przed potencjalnymi problemami elektrycznymi.

Schemat obwodu BTS7960B

Opcje pakowania BTS7960B

Pakiet do 263-7

Ten pakiet znany jako D2PAK zawiera niskoprofilową konstrukcję, która płynnie dostosowuje się do technologii montowania powierzchni (SMT).Jego kompaktowa konstrukcja optymalizuje przestrzeń płyty dla skomplikowanych konfiguracji obwodów nawet w ograniczonych środowiskach.Płaski profil, w połączeniu z doskonałą zdolnością rozpraszania ciepła, sprawia, że ​​jest wysoce pożądany w środowiskach, które cenią minimalną przestrzeń fizyczną, ale wymaga skutecznego zarządzania termicznego.Sektory takie jak elektronika i elektronika samochodowa często obejmują ten pakiet ze względu na ograniczenia przestrzeni.Kompatybilność pakietu z zautomatyzowanymi procesami SMT może prowadzić do korzyści finansowych w masowych produkcjach.

Pakiet do-220-7

Pakiet TO-220-7 wyróżnia się metodą montażu na otworze, dzięki czemu jest korzystny dla zastosowań wymagających zarządzania ciepłem.Jego silne przewody zapewniają niezawodne połączenie z PCB, utrzymując integralność strukturalną w ustawieniach narażonych na naprężenie fizyczne lub wibracje.Wyposażony w funkcje do przymocowania radiatorów, TO-220-7 zwiększa wydajność cieplną, idealnie dopasowując elektronikę energetyczną, w której skuteczne zarządzanie ciepłem zwiększa trwałość urządzenia.Pakiet ten wykazał, że jego konstrukcja termiczna obsługuje rozszerzone funkcjonowanie w środowiskach o dużej mocy, pokazując jego możliwości w zapewnieniu trwałości i niezawodności w kontekstach intensywnie wymagających.

Zastosowania BTS7960B

Wysokie prąd silnikowy

BTS7960B, zaprojektowane do zastosowań silnikowych o wysokiej prądu, płynnie oddziałuje z obwodami cyfrowymi.W robotyce i pojazdach elektrycznych jego siła polega na oferowaniu rafinowanej prędkości i zarządzania momentem obrotowym, podnosząc w ten sposób poziomy wydajności.Uwzględniając czujniki, umożliwia sprzężenie zwrotne w pętli zamkniętej, równoważenie zużycia energii i przedłużanie żywotności motorycznej.

Operacja silnika krokowego

Znana z wydajności w manewrowaniu silnikami krokowymi, jednostka ta odgrywa rolę w zadaniach związanych z precyzyjnym, takim jak drukowanie 3D i obróbka CNC.Zwiększając dokładność i powtarzalność tych operacji, jego sprawność można dodatkowo wzmocnić poprzez zintegrowanie programowania mikrokontrolera na poziomie ekspertów, zapewniając jeszcze większą działalność płynną.

Wysokie prąd LED mocowanie

BTS7960B wyróżnia się w napędzaniu LED o wysokiej prądu do oświetlenia przemysłowego i motoryzacyjnego, priorytetując wysoką jasność i stałą niezawodność.Biegle obsługuje moc do zmniejszenia emisji termicznych, co przyczynia się do przedłużenia długowieczności LED i ograniczenia wydatków na konserwację.

Funkcjonalność sterownika przekaźnika

Służąc jako sterownik przekaźnika, pomieści zarówno przekaźniki standardowe, jak i zatrzaskowe i znajduje swoją niszę w systemach automatyzacji.Jego zdolność staje się widoczna w systemach zaprojektowanych dla trwałych stanów bez przerwy.Korzystanie z technik odzyskiwania energii może zwiększyć skuteczność tych zastosowań.

Kontrola DC o dużej mocy i silnika serwomechanizmu

Jeśli chodzi o zarządzanie DC o dużej mocy i serwo, wyróżnia się, ułatwiając wyniki najwyższego poziomu w automatyzacji przemysłowej i robotyce.Jego Adept Control nad prędkością i kierunkiem jest dalej udoskonalana przez adaptacyjne algorytmy kontroli, które dynamicznie reagują na różne obciążenia, optymalizując wydajność.

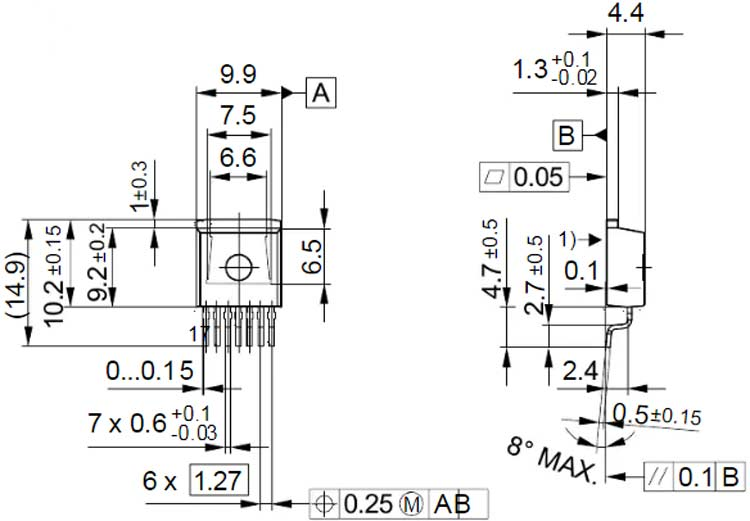

BTS7960B Modele i wymiary
